Prenez un premier interrupteur et raccordez le fil rouge, correspondant à la Phase et provenant du coffret de répartition, à la borne rouge (borne L) de l’interrupteur. Ensuite, raccordez les deux navettes (idéalement ce sont des fils de couleur différente comme le orange par exemple) au deuxième va-et-vient.
ainsi, Ou brancher le fil noir ?
Le niveau à bulles vous permet de vérifier le bon alignement du programmateur fil pilote, sur votre mur. Puis, effectuez les raccordements électriques : le Neutre (fil bleu) sur la borne N ; la phase (fil rouge ou marron) sur la borne L et le fil pilote (fil noir) sur la zone 1.
Cela dit, Quel fil brancher sur un interrupteur ?
Fil électrique pour le branchement d’un interrupteur:
Le fil électrique rencontré dans une installation d’interrupteur est de type H07VU. C’est le fil rigide le plus répandu dans l’installation électrique. Dans le cas d’un montage électrique à base d’interrupteur simple, la section du fil est de 1,5mm2.
Ensuite Comment brancher un double interrupteur avec 3 fils ? Puis, connectez les fils comme suit :
- La phase sur la borne L du premier interrupteur ;
- Un autre fil de phase (généralement rouge) reliant les deux bornes L des deux interrupteurs entre eux ;
- Un fil reliant chaque interrupteur au point lumineux souhaité (borne 1 ou 2 selon modèle) ;
Quels fils brancher pour un luminaire ?
Le fil bleu est celui du neutre, le marron celui de la phase, commandée par un interrupteur: vous pourrez donc brancher directement les conducteurs du lustre à ces deux conducteurs par l’intermédiaire d‘un domino (dé de raccordement) ou de connecteurs.
d’autre part Ou brancher le fil pilote d’un radiateur électrique ?
Raccorder le fil pilote du radiateur
Ensuite, on accède à la sortie des câbles du mur en enlevant tout simplement le cache mural. C’est là qu’on relie – si ce n’est déjà fait – le fil pilote du radiateur au connecteur correspondant parmi les branchements issus de la prise murale.
Sommaire
Ou brancher le fil marron ?
Le fil rouge, marron ou noir correspond au conducteur de phase. En clair, c’est par ce câble électrique que le courant arrive. Le fil jaune et vert rayé correspond au conducteur de protection, qui permet la mise à terre, et qui ne conduit pas le courant. Le fil orange ou le violet est un « fil navette ».
Ou brancher le fil neutre ?
Dans un tableau électrique, le neutre est branché à gauche et la phase à droite.
Comment se brancher sur un interrupteur ?
Pour brancher un interrupteur, vous devez raccorder la phase sur la borne L et le retour de la prise à une autre borne (borne 1). Le fil neutre et la terre ne sont pas raccordés à l’interrupteur, mais directement entre un tableau électrique et la prise de courant.
Comment alimenter une ampoule avec un interrupteur ?
Effectuez le raccordement des fils à la douille : fil vert / jaune dans la borne du milieu et les deux autres fils à droite et à gauche. Resserrez les vis et assurez-vous que les fils sont bien fixés en tirant légèrement dessus. Remontez la douille et vissez l’ampoule dessus.
Ou brancher le fil neutre sur un interrupteur ?
Pour commencer, vous devez visualiser le schéma électrique. Sachez que seul le fil de phase est concerné par le circuit va-et-vient : le neutre et le fil de terre, eux, raccordent l’éclairage au tableau électrique. Le premier interrupteur va-et-vient est branché à la phase, le second à l’éclairage.
Comment cabler interrupteur 2 directions ?
Au plafond, à l’emplacement où la lampe est située, il y a 3 fils électriques (un fil, généralement rouge, pour la Phase, un fil bleu pour le Neutre et un fil vert / jaune pour la Terre).
Comment mettre les fils sur une douille ?
Retirez les dominos protégeant les fils, puis dévissez la bague de la douille maintenant le corps au capuchon. Faites passer les fils électriques dans le capuchon, desserrez les vis de serrage des bornes, puis dénudez les fils. Insérez-les ensuite dans les bornes et resserrez les vis de serrage.
Comment brancher les fils d’une lampe ?
Pour installer votre lampe, vous devez raccorder les fils de la lampe à ceux du plafond, en insérant chaque fil en face du fil de la même couleur dans le domino. Reliez toujours les fils dans l’ordre suivant: d’abord, le conducteur de protection puis le conducteur neutre et en dernier, le conducteur de phase.
Comment tester un fil électrique avec un multimètre ?
Touchez un fil sur l’une des bornes et touchez avec la deuxième borne l’autre extrémité du fil électrique. Si le multimètre s’allume, émet un bip ou affiche une résistance nulle, cela signifie que l’électricité peut circuler librement dans votre fil électrique. Sinon, le fil est cassé.
Comment savoir si le courant passe dans un câble ?

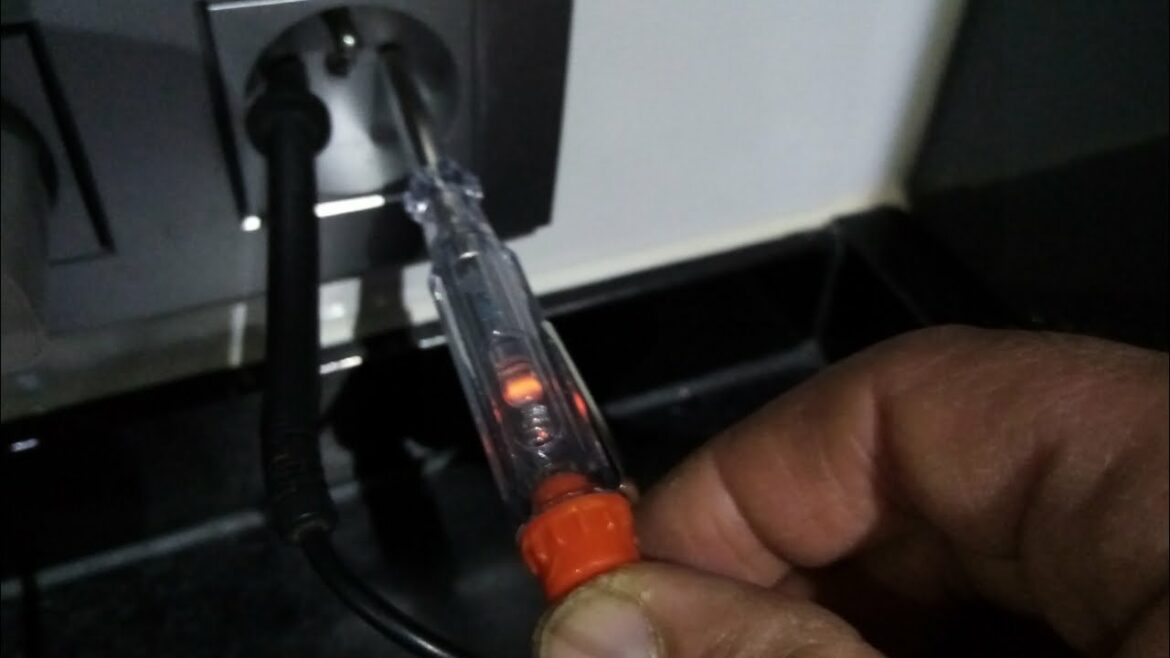

Le crayon testeur fonctionne par le principe : la détection des champs électromagnétiques par la présence de courant. Pour tester le fil électrique, vous devez approcher la pointe blanche du crayon vers le fil électrique sans le toucher. S’il y a du courant, le testeur réagit en allumant la lumière rouge.
Comment savoir si un fil électrique est coupé ?
Chaque fil doit être continu, c’est à dire biper. Si pour une cosse donnée aucun fil ne bip cela signifie qu’un fil est coupé, le cable est donc à remplacer.
Est-ce grave d’inverser la phase et le neutre ?
Une inversion phase neutre en amont du disjoncteur général entraîne l’absence de protection sur l’ensemble des conducteurs de phase de votre installation électrique. Le neutre se retrouve protégé à la place de la phase car la protection des disjoncteurs est unipolaire même si leur coupure se fait de manière bipolaire.
Quel est le rôle du neutre ?
Une fois que l’appareil est alimenté électriquement, il faut permettre au courant de retourner vers le circuit d’EDF : on utilise le neutre. Il est lui aussi théoriquement nul, sauf en cas de dysfonctionnement électrique, puisque la moyenne des tensions positives et des tensions négatives de la phase doit être de zéro.
Quel est le rôle de neutre ?
Voici à quoi sert le neutre : Le neutre permet d’avoir deux tensions disponibles avec un seul transformateur et un seul câble d’alimentation (230 volts et 400 volts) ; … On utilise le neutre car il permet au courant de retourner vers le réseau EDF, une fois que l’appareil électrique est alimenté.
Quelle est la différence entre la terre et le neutre ?
Le neutre sert de point de référence dans l’installation électrique. Le conducteur neutre est donc normalement un conducteur de courant. Il joue un rôle dans l’équilibrage de la charge. La terre n’est normalement pas un conducteur sous tension.
Quel est le rôle du neutre dans une installation ?
Une fois que l’appareil est alimenté électriquement, il faut permettre au courant de retourner vers le circuit d’EDF : on utilise le neutre. Il est théoriquement nul, sauf en cas de dysfonctionnement électrique, puisque la moyenne des tensions positives et des tensions négatives de la phase doit être de zéro.
Où va le courant du neutre ?
Du point de vue fonctionnel, le neutre sert à retourner le courant en sortie vers le réseau EDF une fois que l’appareil électrique est alimenté. Il permet également d’avoir deux tensions disponibles avec un seul transformateur et un câble d’alimentation (230 V et 400 V triphasé).
