La cote d’une forme comporte 4 détails : 1- La ligne de cote en trait fin à 8 mm des vues. 2- Les lignes d’attache elle aussi en trait fin. 3- Une flèche à chaque extrémité en trait fort.
Par ailleurs, Quelle echelle pour un plan de façade ?
Plan des façades et toitures
Chaque façade doit être représentée, avec comme dénomination, son orientation. L’échelle pourra être entre le 50ème et le 100ème. C’est obligatoire, conformément à l’article R*431-10 a) du Code de l’urbanisme.
cela dit, Comment coter un objet ?
Valeur de cote : s’écrit en trait fort et indique la dimension de l’objet à l’échelle réelle. Extrémités : réalisées en trait fort, elles précisent la longueur de la ligne de cote. Les extrémités peuvent être de forme différentes et prendre une forme de flèche, de barre oblique, de point ou de cercle.
Mais aussi Comment nommer les façades ? par rapport à sa position : façade principale, façade arrière, façade droite ou gauche, par rapport à son orientation : façade Nord, façade Sud, etc…, par rapport à sa caractéristique principale : façade ou pignon, façade sur cour, sur jardin, façade mitoyenne….
Pourquoi coter un plan ? En architecture, un plan coté est couvert de cotes . Ce dessin ou croquis remplace la rédaction de nombreuses pages de description. Il décrit les dimensions de l’objet étudié en précisant les longueurs, largeurs, profondeurs et hauteurs.
Sommaire
C’est quoi un plan en coupe ?
Le plan de coupe est une représentation graphique montrant le terrain et ses constructions vues de profil. Il permet d’identifier les volumes extérieurs des constructions.
Qu’est-ce qu’un plan de masse en 3 dimensions ?
Le plan de masse est dessiné sous 3 dimensions : la longueur, la profondeur et les hauteurs des constructions. L’administration pourra visualiser si les éléments présents sur le terrain s’intègrent bien dans celui-ci.
Comment coter un rayon ?
– Pour coter les rayons et diamètres, la direction des lignes de rappel utilisées doit passer par le centre du cercle ou de l’arc. Le texte de la cote doit être impérativement précédé du symbole θ pour diamètre, R pour rayon, SR ou Sθ pour sphères….
Qu’est-ce qu’une ligne de cote ?
LIGNE – de cote – n.f. :
Droite (ou arc parfois) parallèle au dessin coté, au-dessus de laquelle on inscrit la cote.
Comment faire une cotation intelligente ?
Coter une esquisse 2D
- Cliquez sur Cotation intelligente . (barre d’outils Cotes/Relations) ou sur Outils > Cotes > Intelligentes . …
- Sélectionnez les objets à coter , comme indiqué dans le tableau ci-dessous. Vous pouvez annuler les sélections précédentes en appuyant sur Echap. …
- Cliquez pour placer la cote. Pour coter …

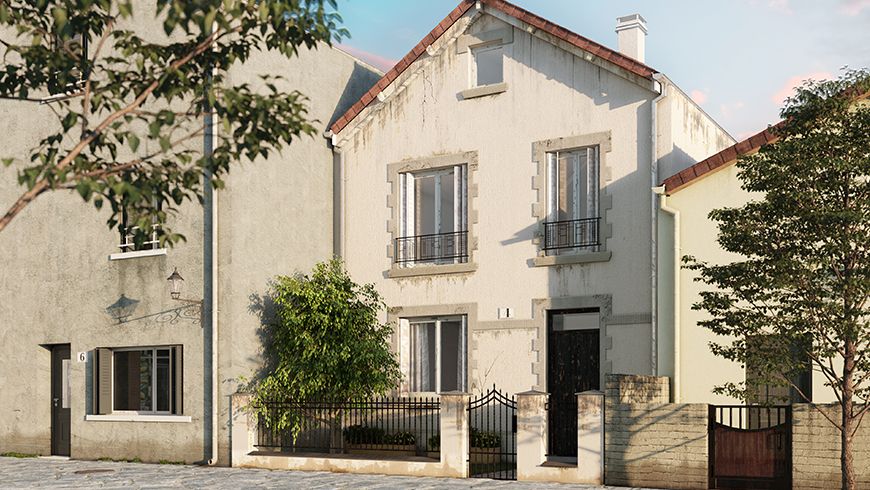

Qu’est-ce que la façade d’une maison ?
Chacune des faces extérieures d’un bâtiment (façade principale, façade postérieure, façades latérales). … Face d’un bâtiment sur laquelle s’ouvre l’entrée principale (façade sur rue, sur cour, par opposition à façade sur jardin).
Comment s’appelle le haut d’un mur ?
Pignon – Partie supérieure d’un mur qui a la forme d’un triangle, et où se termine la couverture d’un comble à deux égouts.
Comment nommer des plans ?
Les différents plans d’architecte
- Le plan de sol représente les différents espaces et limites d’un étage d’un bâtiment. …
- Une élévation représente les façades et aspects extérieurs d’un bâtiment. …
- Une coupe représente un bâtiment coupé selon un plan vertical d’intérêt pour la compréhension de la structure.
Comment lire les côtes sur un plan ?
La cote située au-dessus de la ligne de cote indique leur largeur ; celle située en dessous indique leur hauteur. On peut également coter « largeur x hauteur » placé au dessus de la ligne de cote. Al. 1.25 signifie que la hauteur du mur sous la fenêtre est égale à 1.25 m ; Al.
C’est quoi un plan côté ?
(Cartographie) Document cartographique sur lequel l’altimétrie est figurée par un ensemble de points cotés. (Cartographie) Croquis topométrique portant des indications de longueurs ou de distances horizontales.
Comment lire les côtes d’un plan ?
Les cotations ou cotes.
Elles permettent de mesurer les distances séparant un mur de l’autre. Sur les plans, elles sont en centimètres. Par exemple, si vous voyez 355, cela signifie 3 mètres 55. Pour les aménagements intérieurs, comme il s’agit de détails, les cotations seront plutôt indiquées en millimètres.
Comment faire un plan de coupe ?
Le plan en coupe doit comprendre :
- Le dessin de la pente du terrain, qui doit être tracé en théorie depuis une limite de propriété vers la limite opposée, cependant la commune peut demander que le dessin de la pente du terrain commence à partir de la voie publique. …
- Le contour extérieur des constructions.
Comment faire un plan de coupe pour piscine ?
Le plan en coupe d’un projet de piscine doit illustrer à la fois :
- L’emprise au sol du bassin de la piscine , ainsi que sa profondeur ;
- Le profil du terrain naturel ;
- L’emplacement du bassin de la piscine par rapport aux limites du terrain (voie publique, limites séparatives) ;
Comment lire un plan de coupe ?
Situer sur le plan la trace du plan de coupe vertical (trait de coupe). Indiquer, aux extrémités du trait de coupe le sens d’observation par une flèche. Repérer chaque coupe par le même lettre majuscule à chaque extrémité du trait de coupe (à chaque changement de direction si nécessaire).
Où trouver plan de masse côte dans les 3 dimensions ?
Bâtiments principaux et annexes (garage, abri de jardin, véranda, piscine) Là encore, l’effet 3 dimensions peut s’effectuer avec de simples annotations, à placer directement sur le bâtiment dessiné.
Qui peut fournir un plan de masse ?
L’architecte reste le professionnel le plus compétent pour la réalisation d’un plan de masse de votre projet de construction ou d’extension. D’ailleurs, toutes les pièces constitutives d’un dossier de permis de construire doit être impérativement être signées par un architecte qualifié.
Comment faire un plan de masse ?
Le plan de masse doit faire apparaître : L’emplacement et la taille des constructions existantes sur le terrain. L’emplacement et la taille des constructions en projet. Les parties du terrain qui vont être creusées pour réaliser les constructions en projet.
