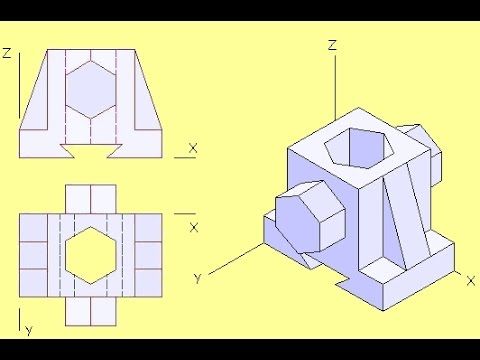

La perspective isométrique correspond à une vue selon la droite de vecteur directeur (1, 1, 1) dans ce repère. Ainsi, un cube dont les arêtes suivent les axes du repère se voit selon sa grande diagonale, comme un hexagone. Les axes se projettent donc sur un plan perpendiculaire à cette grande diagonale.
Par ailleurs, Comment dessiner une perspective à partir d’un plan ?
Pour une perspective à un point ou deux points, pour diviser l’objet, tracez une ligne perpendiculaire à l’horizon, de manière à ce qu’elle passe au centre de la diagonale (point A). Pour une perspective à trois points, connectez le point de fuite utilisé pour refléter la hauteur au centre de la diagonale.
cela dit, Comment dessiner une perspective axonométrique ?
Pour dessiner facilement des solides en perspective axonométrique , il est fortement recommandé d’utiliser du papier pointé.
…
La perspective axonométrique
- Tracer une première hauteur verticalement.
- Tracer les fuyantes des deux côtés du premier segment tracé.
- Dessiner les arêtes manquantes.
Mais aussi Comment faire une isométrie sur AutoCAD ? Vous pouvez utiliser l’outil Dessin isométrique de la barre d’état pour sélectionner le plan de votre choix. Vous pouvez également appuyer sur F5 ou sur Ctrl + E pour parcourir les plans.
Comment faire une perspective militaire ? Faire une axonométrie rapide consiste souvent à élever des verticales sur un plan déjà tracé et à construire ainsi une perspective militaire.
Sommaire
Comment faire le rabattement ?
Le rabattement d’un point:
- a lieu sur la perpendiculaire menée de la projection horizontale du point sur celle de la charnière.
- à une distance de cette charnière égale à l’hypoténuse d’un triangle rectangle dont les cotés de l’angle droit sont : la distance entre les projections horizontales du point et de la charnière.
Comment calculer la profondeur dans une perspective ?
Pour mesurer une profondeur, on va recourir aux points de fuite diagonaux. Sur le plan du sol, on trace la ligne du fuite sur laquelle se situe la profondeur à mesurer et on la prolonge jusqu’à son intersection avec la ligne de sol.
Comment dessiner une ville en perspective facile ?
2/Les étapes importantes à suivre.
- Tracez une ligne d’horizon.
- Tracez ensuite deux points assez espacés sur la ligne d’horizon. …
- A partir du point gauche, tracez librement deux lignes vers le bas de votre feuille. …
- Faites la même chose à partir du point droit.
Comment faire un dessin avec 2 points de fuite ?
- Tracez la ligne d’horizon du dessin . …
- Placez les deux points de fuite de la perspective . …
- Choisissez le point d’origine. …
- Placez les points de gauche et de droite. …
- Terminez le tracé au sol de votre dessin en perspective . …
- Montez vos verticales. …
- Définissez votre hauteur. …
- Terminez votre dessin en perspective à deux points de fuite .
Comment Appelle-t-on la perspective que tu utilises en mathématiques ?
La perspective cavalière est un outil qui permet de représenter sur une feuille de papier (en deux dimensions) des objets qui existent en volume (trois dimensions).
Quels sont les différents types de perspective ?
On distingue notamment les types suivants de perspective :
- la perspective axonométrique. la perspective dimétrique. la perspective isométrique. …
- la perspective oblique. la perspective oblique cavalière. la perspective oblique cabinet.
- la perspective à point de fuite. la perspective à un point de fuite.
Comment dessiner une perspective sur AutoCAD ?
Appuyez sur le bouton droit de la souris pour faire apparaitre le menu contextuel suivant. Cliquez sur Perspective. Les perspectives peuvent être désactivées par AutoCAD, question d’épargner la carte graphique. Pour activer une perspective, inscrivez Perspective et appuyez sur Entrée.
Comment lire un ISO tuyauterie ?
Afin de monter les tuyauteries correctement, il faut connaître leur orientation. Il est donc nécessaire de se référer à une direction repère qui doit obligatoirement figurer sur tous les plans isométriques. Cette direction repère est représentée par le biais d’une « rose des vents ».
Comment supprimer le quadrillage sur AutoCAD ?
Double-cliquez dans la fenêtre pour activer l’environnement de l’espace objet. Appuyez alors sur la touche de fonction F7 pour désactiver les lignes de quadrillage.
Quelle sont les différentes perspectives ?
On distingue notamment les types suivants de perspective :
- la perspective axonométrique. la perspective dimétrique. la perspective isométrique. …
- la perspective oblique. la perspective oblique cavalière. la perspective oblique cabinet.
- la perspective à point de fuite. la perspective à un point de fuite.
Quelle est la somme des 3 angles d’une perspective axonométrique ?
a) Perspective isométrique, propriétés et caractéristiques
Le plan de projection forme trois angles égaux (environ 35,26°) avec les trois axes de coordonnées X, Y, Z (axes liés, par exemple, aux arêtes d’un cube).
Comment faire un dessin en perspective cavalière ?
Les règles de la perspective cavalière
- Les lignes et arêtes cachées sont représentées en pointillés. …
- Les éléments situés dans un plan frontal (un plan face au dessinateur, perpendiculaire au regard) sont représentés en vraie grandeur, non déformés: mêmes angles, mêmes longueurs.
Comment trouver la vraie grandeur ?
Pour trouver la VG de la droite: Il suffit de tracer deux droites perpendiculaires et de porter sur les cotés de l’angle droit respectivement les valeurs: ( a’b’) Þ projection frontale de la droite. (XB-XA) Þ différence d’éloignements entre les 2 points.
Comment rabattre un triangle ?
– On mesure l’hypoténuse (μ t) du triangle de rabattement. – On trace le cercle C ( μ, r = ( μ t) ). – On détermine a1 = (d) ∩ C. 3) Comme B ∈ (H) = charnière ⇒ B est invariant par rabattement : B1=B.
Comment tracer l’épure d’un point ?
La mise en épure d’un point s’effectue sur les trois plans de références à l’aide du repère O, X, Y, Z. Le point est connu par trois coordonnées qui sont: – La cote; l’éloignement; la situation.
Comment calculer la longueur d’une fuyante ?
4) On peut calculer les longueurs que l’on va dessiner si le segment est sur une fuyante. Pour cela on multiplie la longueur réelle par un coefficient de perspective donné (en général 0,7 ou 0,5).
Comment trouver le point de fuite ?
le Point de Fuite et le Point de Mesures,
tous deux sur la ligne d’Horizon. Du Point de Mesures, traçons une diagonale qui passe par le point E, en bas de la verticale éloignée et qui arrive au point D sur cette Ligne de Mesures. Divisons cette distance DC en 5 parties égales.
Quels sont les principes de la perspective ?
La perspective fait partie des techniques de base du dessin. On distingue principalement la perspective linéaire, dans laquelle l’image d’une droite est une droite, et la perspective curviligne, dans laquelle l’image d’une droite est courbe.
