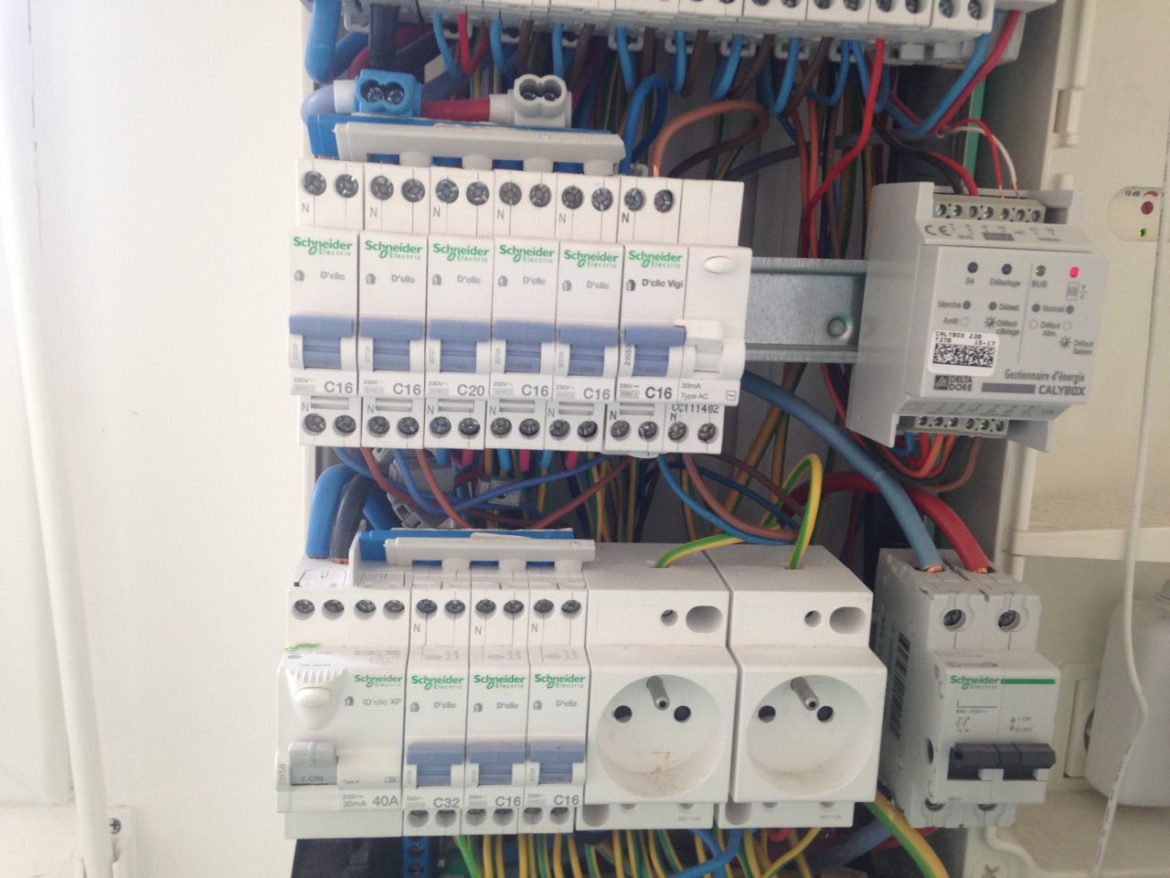

Le disjoncteur est placé à la suite de l’interrupteur différentiel (on dit aussi en aval) afin de protéger chaque circuit. Chaque circuit est donc protéger par un disjoncteur divisionnaire qui lui est propre et par un interrupteur différentiel commun à toute la rangée.
Ainsi, Comment alimenter un tableau electrique ?
En effet, le branchement de l’alimentation du tableau électrique secondaire se fait au sein du tableau électrique principal. Deux possibilités s’offrent alors généralement à vous : Les bornes de sorties du disjoncteur de branchement peuvent être directement raccordées sur les bornes d’un interrupteur différentiel.
de plus, Comment placer les disjoncteur ?
Repérez la rangée où vous comptez ajouter le disjoncteur et coupez l’interrupteur différentiel associé ; Retirez le capot du tableau électrique ; Clipsez le disjoncteur sur le rail à côté du dernier de la rangée.
et Comment relier mon tableau divisionnaire à mon tableau général ? Commencez par enlever le capot, en le dévissant. Placez votre coffret à l’endroit voulu, en prenant soin de faire sortir les fils des appareillages de votre mur. Repérez les points de fixation et sur les repères, insérez des chevilles. Installez, par la suite, le tableau divisionnaire et vissez-le.
mais encore Quel disjoncteur pour alimenter un tableau divisionnaire ?
Comment choisir le calibre des disjoncteurs sur un tableau divisionnaire ?
- Disjoncteur 10 ou 16 A : essentiellement pour l’éclairage.
- Disjoncteur de protection de 16 ou 20 A : pour les prises de courant.
Comment brancher un petit disjoncteur ?
Le raccordement sur l’alimentation générale du tableau :
Raccordez les bretelles au disjoncteur différentiel en introduisant chaque fil dans la borne correspondante et en serrant bien pour maintenir les fils en place. Branchez le circuit à protéger au disjoncteur en intégrant le câble dans le tableau.
Sommaire
17 Questions et réponses
Où installer un disjoncteur différentiel ?
Un interrupteur différentiel protège les personnes : il ne détecte pas les surtensions et les courts-circuits. Pour cette raison, il doit être placé dans le tableau électrique entre le disjoncteur d’abonné et les disjoncteurs divisionnaires.
Comment protéger un tableau secondaire ?
Il est essentiel de protéger le tableau électrique secondaire par un disjoncteur divisionnaire placé sur le tableau électrique principal. Avant de choisir ce disjoncteur divisionnaire, il est primordial de déterminer avec précision vos besoins électriques dont dépend sa longueur de cheminement.
Quel disjoncteur pour du 6mm2 ?
Pour un circuit de plaques de cuisson : un disjoncteur 32 A max sur un circuit dédié, avec section de 6 mm2 ; Pour un circuit de recharge de véhicule électrique : un disjoncteur différentiel 30 mA Type F de 20 à 40 A sur un circuit avec une section de 2,5 à 10mm².
Quel section de cable pour différentiel ?
Il faut utiliser du fil électrique de section adaptée au courant d’emploi de l’interrupteur différentiel – le calibre: 6mm2 pour 25A. 10mm2 pour 40A. 16mm2 pour 63A.
Comment installer tableau électrique secondaire ?
Dans le tableau principal, clipser un disjoncteur divisionnaire correspondant à la puissance adéquate (voir schéma d’ensemble : les fonctions du tableau électrique ).
- Fixer solidement le tableau secondaire pré-équipé à un emplacement facile d’accès et à hauteur des yeux.
- Vérifier l’aplomb de l’ensemble.
Comment brancher un second tableau électrique ?
Vous devez vérifier la possibilité de vous brancher dans le tableau électrique principal au niveau de l’alimentation. Cette étape passe par l’identification des borniers de phase et de neutre. C’est sur ces borniers que se connectera l’alimentation du second tableau. Ces borniers doivent disposer de connexions libres.
Quelle est la différence entre un disjoncteur et un disjoncteur différentiel ?
Si le disjoncteur protège les biens, l’interrupteur différentiel, lui, protège les personnes contre les risques d’électrisation ou chocs électriques. Dès qu’il détecte un courant de fuite, il coupe l’alimentation afin d’éviter tout risques électriques aux occupants du logement.
Comment reconnaître un interrupteur ou un disjoncteur différentiel ?
En effet, les deux appareils sont d’apparence similaire, toutefois l’interrupteur différentiel est facilement identifiable grâce à son bouton-test, ainsi qu’aux valeurs affichées indiquées en milliampères (mA), dont la sensibilité notée IΔn, est souvent toujours inférieure à 500 mA tandis que le calibre d’un …
Comment installer un deuxième tableau électrique ?
La demande de pose du 2ème compteur EDF se fait auprès de son fournisseur d’énergie. Celui-ci transmet la demande au gestionnaire de réseau. Ensuite, l’intervention d’un professionnel est nécessaire afin de tirer la nouvelle ligne, ainsi que pour l’installation des nouveaux équipements.
Comment monter un deuxième tableau électrique ?
Dans le tableau principal, clipser un disjoncteur divisionnaire correspondant à la puissance adéquate (voir schéma d’ensemble : les fonctions du tableau électrique ).
- Fixer solidement le tableau secondaire pré-équipé à un emplacement facile d’accès et à hauteur des yeux.
- Vérifier l’aplomb de l’ensemble.
Quel disjoncteur pour alimenter un garage ?
Pour 45 A utilisés en monophasé 230 V, (environ 10 kW) et 22 m de long il faut prévoir minimum un câble 3×10 mm² (les spécialistes disent 2G 10mm²) et un disjoncteur 45 A.
Quelle puissance maxi sur Cable 6mm2 ?
Et mon calcul d’ampérage n’est pas anodin, car avec du cable 6mm2, il ne faut pas dépasser 32A: l’utilisation de 3G6mm2 est donc possible dans le cas précis de la plaque vitrocéramique d’une puissance de 7200W que j’ai pris en exemple.
Quel est le diamètre d’un fil de 6mm2 ?
Le câble de 6 mm² présente un diamètre de 2,8 mm et celui de 10 mm² un diamètre de 3,6 mm.
Quelle section de cable pour disjoncteur 16A ?
En bref, la norme NF C 15-100 limite à : 8 prises électriques protégées par un même disjoncteur divisionnaire de 16A maximum, avec un câble de section 1,5mm² minimum, 12 prises électriques pour un même disjoncteur divisionnaire de 20A maximum, avec un câble de section 2,5mm² minimum.
Quelle section de câble pour 40 Amperes ?
4 mm² → 25 A → 5 750 W ; 6 mm² → 32 A → 7 360 W ; 10 mm² → 40 A → 9 200 W.
Quelle section de câble pour 9kw ?
Donc pour un compteur qui délivre 9 kW (45A) et qui est situé à 30m du tableau, on optera pour du câble en 16 mm² pour une installation électrique en monophasé.
Quel est le diamètre d’un câble 16mm2 ?
Température de fonctionnement -5/+70°C. Isolation PVC. Diamètre ext approximatif (mm) 7,8.
