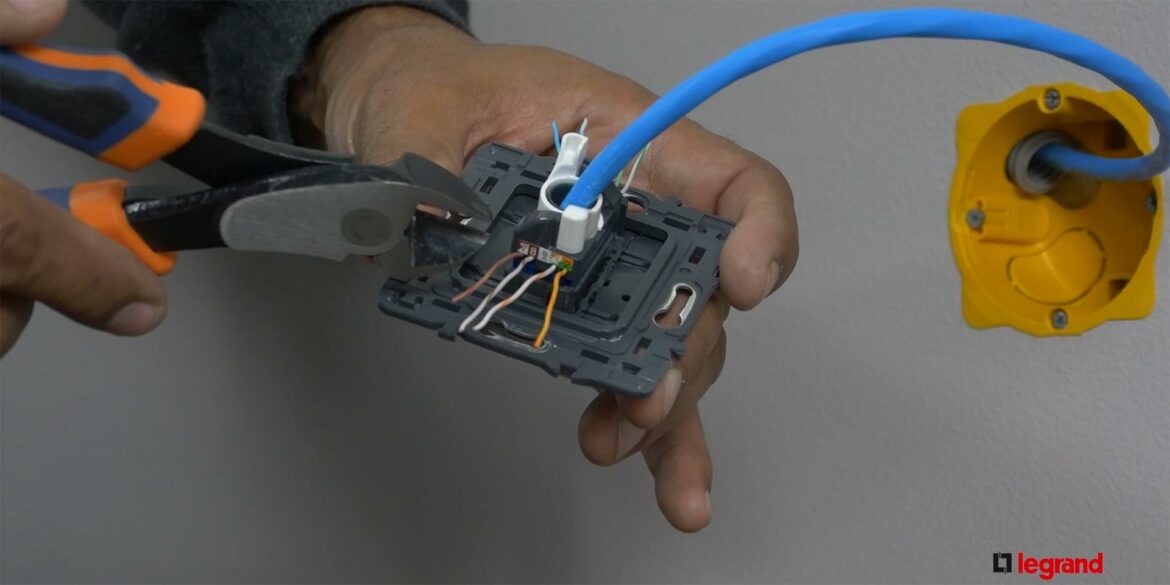

Comment faire un double interrupteur ?

Installer un interrupteur double allumage standard

1. La phase sur la borne L du premier interrupteur ;
2. Un autre fil de phase (généralement rouge) reliant les deux bornes L des deux interrupteurs entre eux ;
3. Un fil reliant chaque interrupteur au point lumineux souhaité (borne 1 ou 2 selon modèle) ;

ainsi, Pourquoi 3 fils sur un interrupteur ?

En effet, en simple allumage, l’interrupteur allume un point lumineux à partir d’un seul endroit. Dès que la lampe peut être allumée à partir de deux endroits différents, cela signifie qu’elle est commandée par un interrupteur va-et-vient aussi appelé interrupteur 3 fils ou va et vient.

Cela dit, Comment brancher 2 ampoules sur le même interrupteur ?

Branchement en parallèle de plusieurs lampes à un interrupteur

1. Reliez la phase de la source à une borne de l’ interrupteur (fil rouge).
2. Branchez le fil neutre qui part de la source dans un wago.
3. Faites partir de ce dernier deux câbles pour relier les deux lampes.

Ensuite Comment cabler interrupteur 2 directions ? Installer un interrupteur double allumage

Reliez le fil brun ou noir entrant (d’alimentation) à la vis la plus profonde (L). Reliez le fil brun ou noir sortant vers la première lampe au raccordement 1. Reliez le fil brun ou noir vers la deuxième lampe au raccordement 2.

Comment brancher plusieurs points lumineux ?

Pour créer un nouveau point de raccordement en parallèle, utilisez un domino ou un connecteur type Wago. Après avoir démonter l’interrupteur, dénudez les fils si besoin. Le neutre de l’interrupteur se raccorde au neutre du point lumineux. Les fils de terre sont à raccorder entre eux.

d’autre part Quelle section de cable pour un interrupteur ?

Type de fil électrique à utiliser:

Le fil électrique rencontré dans une installation d’interrupteur est de type H07VU. C’est le fil rigide le plus répandu dans l’installation électrique. Dans le cas d’un montage électrique à base d’interrupteur simple, la section du fil est de 1,5mm2.

Comment brancher un lustre à 3 fils ?

Pour les 3 fils : Raccordez le conducteur neutre bleu et le conducteur de phase brun à votre réseau électrique. Ensuite, il faut relier le conducteur de commutation noir à la lampe. Puis, vous raccordez celle-ci au conducteur neutre de variateur.

Comment fonctionne un interrupteur 3 voies ?

Le basculement de l’un ou l’autre des interrupteurs interrompt le circuit et éteint la lumière. Cependant, si vous deviez inverser l’autre interrupteur, le circuit utiliserait le fil rouge du voyageur cette fois et la lumière se rallumerait.

Comment alimenter une ampoule avec un interrupteur ?

Effectuez le raccordement des fils à la douille : fil vert / jaune dans la borne du milieu et les deux autres fils à droite et à gauche. Resserrez les vis et assurez-vous que les fils sont bien fixés en tirant légèrement dessus. Remontez la douille et vissez l’ampoule dessus.

Comment faire un montage en parallèle ?

Le circuit en parallèle

1. Le circuit en parallèle est un circuit dans lequel les électrons peuvent circuler dans deux ou plusieurs chemins. …
2. Brancher un premier fil dans la borne positive de la source de courant à l’interrupteur à bouton poussoir.
3. Brancher un fil à l’autre extrémité de l’interrupteur à bouton poussoir.

Comment brancher des lampes en série ?

Dans un montage en série, il y a seulement un trajet de courant. Le courant arrive dans le premier spot par le (+) et quitte ensuite ce même spot par le (-) pour se rendre au spot suivant et ainsi de suite, jusqu’au troisième spot. Le courant va dans une seule direction jusqu’à ce que tous les spots soient alimentés.

Comment brancher un Inter ?

Effectuez le raccordement des fils à la douille : fil vert / jaune dans la borne du milieu et les deux autres fils à droite et à gauche. Resserrez les vis et assurez-vous que les fils sont bien fixés en tirant légèrement dessus. Remontez la douille et vissez l’ampoule dessus.

Ou brancher le fil neutre sur un interrupteur ?

Pour commencer, vous devez visualiser le schéma électrique. Sachez que seul le fil de phase est concerné par le circuit va-et-vient : le neutre et le fil de terre, eux, raccordent l’éclairage au tableau électrique. Le premier interrupteur va-et-vient est branché à la phase, le second à l’éclairage.

Comment cabler un luminaire ?

Ôtez la douille et la fiche du boîtier DCL. Placez les fils dans la fiche DCL : la phase sur la borne L, le neutre sur la borne N, la terre au milieu. Serrez le cache-fil de la fiche sur le câble du lustre. Clipsez la fiche dans le boîtier au plafond, suspendez le luminaire au crochet et remontez le cache-fil.

Comment brancher les fils d’un plafonnier ?

Commencez par dénuder les fils du câble du plafonnier sur 8 à 10 mm. Vissez le câble du luminaire au domino fourni et accrochez-le au crochet du boîtier DCL. Reliez les câbles du plafonnier aux fils qui sortent du plafond et connectez-les au domino.

Comment brancher les fils d’une lampe ?

Pour installer votre lampe, vous devez raccorder les fils de la lampe à ceux du plafond, en insérant chaque fil en face du fil de la même couleur dans le domino. Reliez toujours les fils dans l’ordre suivant: d’abord, le conducteur de protection puis le conducteur neutre et en dernier, le conducteur de phase.

Comment connecter un va-et-vient ?

Puis, suivez les étapes indiquées ci-dessous :

1. Étape 1 : Repérez le positionnement des fils présents : la phase (en rouge) et les fils navettes (en orange) ;
2. Étape 2 : Munissez-vous du nouvel interrupteur va-et-vient ;
3. Étape 3 : Au besoin, dénudez les fils (aidez-vous du gabarit affiché sur l’ interrupteur ) ;

Comment mettre un va-et-vient ?

Pour installer un interrupteur va-et-vient, vous aurez besoin de connecter les deux interrupteurs va-et-vient entre eux à l’aide de « fils navettes », de couleur orange. Un interrupteur sera relié à la phase, un autre sera relié à l’éclairage.

Comment isoler un va-et-vient ?

C’est au niveau du va et vient supprimé qu’il faut intervenir. Ce dernier dispose de trois fils, dont deux de même couleur. Il faut connecter un de ces deux fils au troisième, isoler le fil restant, et installer l’ensemble dans un boitier.

Comment brancher un vas et viens ?

Le premier interrupteur va-et-vient est branché à la phase, le second à l’éclairage. En outre, deux autres fils doivent relier les deux interrupteurs : ils sont de couleur orange et sont appelés « fils navettes ».

Comment brancher plusieurs lampes sur une seule arrivée électrique ?

Les étapes du raccordement

1. Le fil du Neutre (bleu) est directement relié à un Wago dans la boîte de dérivation.
2. De celui-ci, plusieurs fils Neutre sont raccordés aux différentes lampes . …
3. Prenez ensuite une autre borne Wago pour le raccordement de la Terre aux lampes .

Comment brancher plusieurs points lumineux ?

Pour créer un nouveau point de raccordement en parallèle, utilisez un domino ou un connecteur type Wago. Après avoir démonter l’interrupteur, dénudez les fils si besoin. Le neutre de l’interrupteur se raccorde au neutre du point lumineux. Les fils de terre sont à raccorder entre eux.
