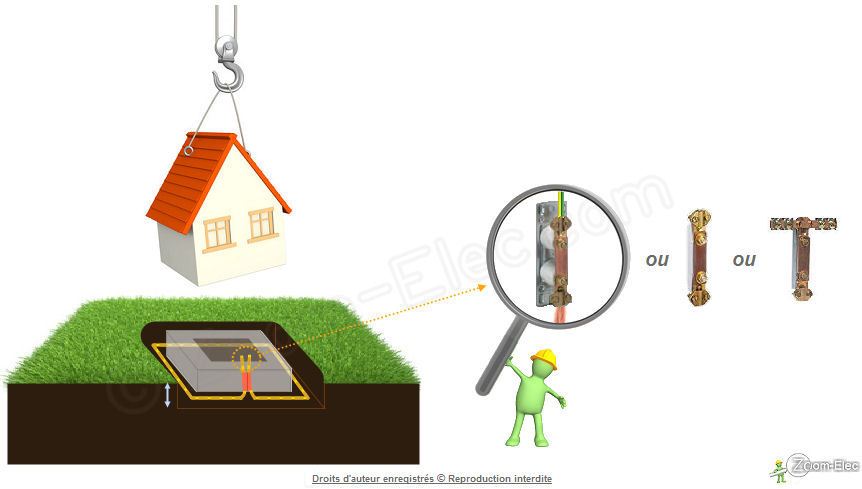

La boucle dite en fond de fouille consiste à venir installer un morceau de cablette de terre en cuivre nu (section 25mm2) lors de la réalisation des fondations. La cablette doit circuler dans la terre (et pas dans le béton) avant la mise en place des fondations: C’est une prise de terre enfouit horizontalement.
Par ailleurs, Comment faire quand il n’y a pas de prise de terre ?
Aussi avant de faire quoi que ce soit, vous devez couper l’électricité dans l’ensemble de vitre habitation. Dans le cas où c’est une maison en construction, mieux vaut privilégier l’usage d’une boucle de fond de fouille, mais aussi d’un piquet de terre pour tous autres travaux.
cela dit, Comment mesurer une boucle de terre ?
Placez une pince multimètre de terre, comme le Fluke 1630, autour du piquet de terre ou du câble de connexion. Une moitié de la pince produit une tension connue alors que l’autre moitié mesure le courant. Le testeur détermine automatiquement la résistance de la boucle de terre au niveau de cette connexion à la masse.
Mais aussi Comment relier plusieurs piquets de terre ? Lorsque plusieurs piquets verticaux sont disposés pour améliorer la résistance de la prise de terre , la distance séparant deux piquets doit être au moins égale à la longueur de chaque piquet .
…
Le conducteur de terre
- 16 mm² en cuivre isolé ;
- 25 mm² en cuivre nu ;
- 50 mm² acier galvanisé non protégé contre la corrosion.
Comment mettre à la terre une installation electrique ? Comment réaliser une mise à la terre
- Posez le fil cuivre nu de 25 mm² en fond de fouille ou ficher le(s) piquet(s) à l’aide d’une massette, le(s) recouvrir d’un regard de visite et brider le conducteur de terre nu 25 mm²
- Posez la barrette de coupure dans un endroit accessible.
Sommaire
Comment protéger une installation électrique sans terre ?
S’il s’agit d’une mise en sécurité et que le logement ne dispose pas d’une ligne de terre, il faut en priorité installer un ou plusieurs différentiels 30Ma. Si il y a un seul différentiel, celui ci doit être de type A.
Comment fonctionne la prise de terre ?
Le principe de la prise de terre est simple : il s’agit de dévier le courant électrique qui s’échapperait d’un appareil sur un conducteur métallique (câble) qui finit sur un piquet (tige) enfoui dans le sol.
Quel danger pour les personnes entraîne une absence de mise à la terre ?
L’électrisation est un phénomène qui peut être créé par un défaut d’isolement de votre installation et correspond au passage de l’électricité dans le corps, pouvant alors provoquer des brûlures, des troubles cardiaques ainsi que des lésions d’organes.
Quel est la valeur d’une prise de terre ?
La norme NF C 15-100, qui régit les installations électriques dans l’habitat (notamment) impose une valeur de 100 Ohms maximum pour la résistance de la prise de terre. Il y a une explication bien précise à cela : le phénomène de résistance en électricité.
Comment tester la prise de terre avec un Multimetre ?
Pour vérifier la résistance d’une prise de terre, vous devez utiliser un multimètre (ou voltmètre). Sélectionnez le mode sinusoïdal alternatif, puis mettez en contact les deux bornes dans les deux pôles de la prise électrique. Vous devez obtenir 230 V.
Comment mesurer une fuite de courant avec un multimètre ?
Pour mesurer l’isolement, il faut se placer sur le plus petit calibre du ohmmètre (dans le cas de ce multimètre): Ce calibre sert à mesurer la continuité (ou le défaut d’isolement), grâce à un signal sonore. On peut voir sur l’image, qu’au niveau du 200, il y a un signal en forme d’onde au dessus.
Quelle est la valeur d’une bonne terre ?
Selon la norme NF C15-100, la résistance de la prise de terre doit être au plus égale à 100 ohms. Ces normes sont établies pour assurer la sécurité par rapport aux risques d’électrocution.
Comment renforcer une prise de terre ?
Pour réduire la valeur de la résistance d’une prise de terre trop élevée, il est possible d’installer plusieurs piquets de terre, cette solution consiste à installer plusieurs piquets en acier galvanisée de 2 mètres (minimum) et séparés les uns des autres d’au moins 2 mètres.
Quelle section utiliser pour la mise à la terre ?
Si l’alimentation générale est d’une section de 10 mm², alors le conducteur principal de protection sera en 10 mm² et si l’alimentation générale est de section supérieure à 10 mm², alors le conducteur principal de protection sera en 16 mm².
Comment réaliser une bonne terre electrique ?
la prise de terre doit être enfouie à une profondeur d’environ un mètre pour être efficace par tous les temps, aussi bien lorsqu’il gèle que par temps sec. Un piquet de terre enfoncé à une profondeur de plusieurs mètres permet parfois d’atteindre des couches géologiques de plus faible résistance.
Comment raccorder la prise terre dans une vieille maison ?
Une première solution consiste à ajouter la terre aux fils déjà existants en utilisant des tire-fils. Cette technique a l’avantage de ne rien casser du bâti déjà en place, et donc de ne pas avoir à réaliser des enduits de rebouchage. De plus, s’il est bien utilisé, un simple fil de fer peut faire office de tire-fil.
Pourquoi certains appareils n’ont pas de prise de terre ?
Pourquoi certains appareils n’ont pas de prise de terre ? Il est possible que certains appareils disposent d’un câble dépourvu d’une liaison de terre. Cela signifie qu’ils sont à double isolement (classe 2) et qu’aucun élément métallique relié au réseau n’est accessible à l’utilisateur.
Est-ce que la terre est conductrice ?
La Terre est donc conductrice ? Pascal Tarits : Oui, même si elle l’est beaucoup moins qu’un métal (sauf son noyau, qui est métallique). Un courant électrique est un flux de charges, dont la conductivité mesure la vitesse de déplacement.
Comment mettre à la terre une installation électrique ?
Comment réaliser une mise à la terre
- Posez le fil cuivre nu de 25 mm² en fond de fouille ou ficher le(s) piquet(s) à l’aide d’une massette, le(s) recouvrir d’un regard de visite et brider le conducteur de terre nu 25 mm²
- Posez la barrette de coupure dans un endroit accessible.
Pourquoi du courant dans le fil de terre ?
Le phénomène de fuite de courant
Une fuite électrique correspond à une fuite du courant vers la terre ou vers d’autres éléments conducteurs comme un objet métallique ou un élément d’architecture. … La fuite électrique a pour cause principale une installation vétuste, avec des fils endommagés ou dégradés.
Où mettre la terre dans une maison ?
Ajouter la terre sur des circuits apparents. En ce qui concerne les circuits apparents (c’est-à-dire placés dans une moulure ou une goulotte, par exemple), il n’y aura pas de difficulté particulière. Il suffira de retirer moulures et goulottes pour accéder au circuit. On ajoutera alors un fil de terre.
Quelle caractéristique diminue la qualité d’une prise de terre ?
6_Quelle caractéristique diminue la qualité d’une prise de terre ? Une faible résistance Une bonne isolation Un faible courant de fuite Page 4 7_A quoi sert un disjoncteur différentiel ? 8_ Quel type de courant fournit un transformateur électrique ?
Quand faire une mise à la terre ?
Une mise à la terre n’est efficace que si elle est associée à un disjoncteur différentiel, capable de mettre automatiquement toute l’installation hors tension dès qu’il détecte une anomalie (surintensité, court-circuit…).
