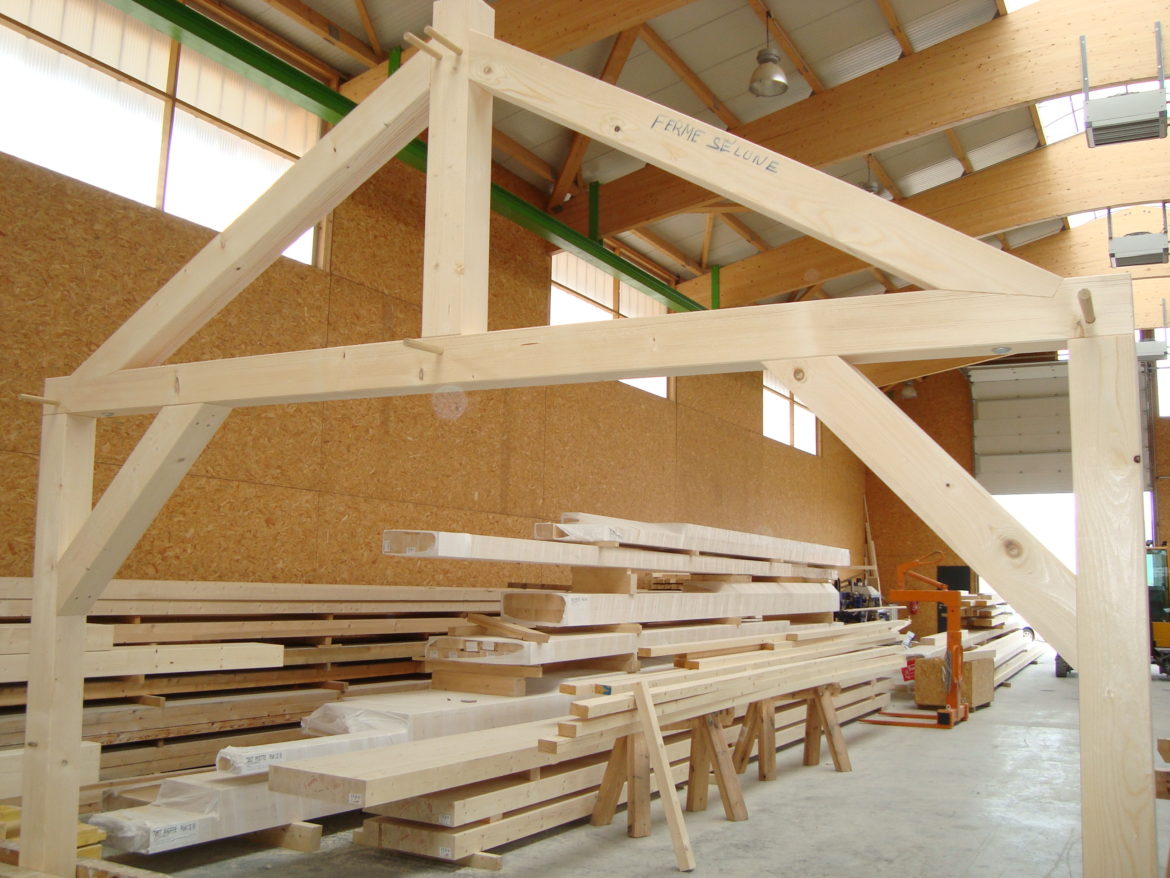

Comment faire une charpente 2 pans ?

La méthode que l’on vous propose est de réaliser un patron de découpe :

1. A partir de votre plan, fabriquer un chevron. …
2. Fixer des planches sur deux extrémités. …
3. Amenez votre patron sur un chevron vierge, plaquer les butées contre.
4. Tracer les contours du patron sur le chevron vierge.
5. Découper les parties à supprimer.

Ainsi, Comment faire une charpente toit plat ?

Si vous envisagez la construction d’une maison à toit plat, votre charpente doit réunir les caractéristiques suivantes : L’inclinaison de votre charpente doit se situer entre 2 et 15°. En deçà, l’écoulement des eaux serait impossible. Au-delà, la toiture ne serait plus considérée comme plate.

de plus, Comment on monte une charpente ?

Une simple ferme en A nécessite environ entre 4 et 8 renforts, selon la taille des chevrons, avec des coupes verticales à chaque angle. Les fermes très simples fonctionnent selon le principe du tiers. Vous pouvez diviser la longueur de l’entrait en trois, puis repérer les emplacements des renforts.

et Comment réaliser un Chevronnage ? Pour déterminer le nombre de chevrons, la largeur du pan de toiture (D) est divisée par l’entraxe choisi (E). Le nombre obtenu est arrondi à l’entier supérieur. Exemple, avec D = 4.85 m et E = 0.5 m. D/E = 9.7 soit 10 chevrons.

mais encore Comment assembler une charpente ?

Un assemblage par recouvrement

Le principe de l’assemblage à mi-bois est simple. Il consiste à relier deux pièces de même section en les entaillant de la moitié de leur épaisseur à l’endroit où elles se rencontrent. Elles se retrouvent ainsi sur le même plan, sans surépaisseur apparente.

Comment faire un toit plat ?

Pour éviter la stagnation de l’eau, la toiture doit respecter une pente d’écoulement en direction de l’orifice d’évacuation. L’inclinaison doit être au minimum de 1 % pour une toiture non accessible et de 2 à 5 % pour un toit-terrasse, selon sa surface.

16 Questions et réponses

Comment construire un toit de patio ?

Construisez votre propre toit de terrasse

1. Construire les fondations.
2. Coller la sous-couche de caoutchouc sur les chevrons.
3. Fixer la panne murale au mur de la maison.
4. Insérez la panne dans la construction porteuse.
5. Placer les chevrons et percer.
6. Visser les poteaux et les ancrages de poteau.
7. Monter les panneaux en verre.

Qui fait le toit plat ?

Les toits plats sont ainsi conçus par des bureaux d’études en structure qui valident les calculs de charge afin de garantir leur solidité. Sachez également que les toits plats supportent des panneaux photovoltaïques.

Comment Contreventer une charpente ?

Pour y faire face, dans le plan des fermes, on réalise des contreventements grâce à la triangulation des éléments les constituants. Cette triangulation est formée par le bras de contreventement, le poteau et la panne. Selon le sens des efforts, le bras travaille en traction ou en compression.

Comment faire une charpente un pan ?

Qu’il s’agisse d’une charpente 1 pan ou d’une ossature 2 pans , les matériaux utilisés sont quasiment les mêmes :

1. 2 demi-fermes : une à chaque extrémité, si l’ouvrage n’est pas trop imposant. …
2. Des chevrons espacés de 35 à 50 cm selon la section choisie. …
3. Des pannes (sablière, intermédiaires si nécessaire, faîtière) ;

Comment fixer les chevrons ?

Le chevron est muni d’une encoche perpendiculaire à la sablière. Il est par la suite fixé à la vis ou à la pointe sur cette sablière. On insère 2 vis à 45° sur les 2 faces de chaque chevron de façon à traverser le chevron et à le visser dans la panne. La longueur des vis doit donc être suffisante.

Quelle distance entre deux pannes ?

L’intervalle entre les pannes, dans le sens de la pente, est déterminé par leur section, la distance entre les murs et la section des chevrons. Il fait l’objet d’un calcul précis. A titre d’exemple, il est généralement compris entre 1.30 et 1.80 m.

Comment installer des chevron ?

1. Percez le mur pour river votre support.
2. Scellez vos tiges de fixations.
3. Encastrez votre bastaing support et vissez.
4. Installez les sabots métalliques.
5. Si votre portée dépasse les 2 mètres, réalisez un mur de refend.
6. Percez la sablière.
7. Insérez un tire-fond dans une cheville sur le haut du mur.

Comment assembler des chevrons ?

Le chevron est muni d’une encoche perpendiculaire à la sablière. Il est par la suite fixé à la vis ou à la pointe sur cette sablière. On insère 2 vis à 45° sur les 2 faces de chaque chevron de façon à traverser le chevron et à le visser dans la panne. La longueur des vis doit donc être suffisante.

Comment poser une ferme ?

Constitution d’une ferme

1. L’entrait (peut être au nombre de 2) reposant sur les murs porteurs constitue la base du triangle.
2. Les arbalétriers donnant la pente du toit forment les côtés du triangle.
3. Le poinçon joignant l’entrait au faîtage du toit représente la hauteur du triangle, et concrètement, la hauteur sous toiture.

Comment calculer section bois charpente ?

Voici comment effectuer le calcul de charpente bois pour l’effort de panne :

1. Calculer la largeur de surface pour la panne.
2. Je calcule la surface totale (longueur*largeur de la panne = surface totale en m2)
3. Je calcule le poids total au m2 (poids de la tuile au m2 + poids de la neige au m2 + poids des plafonds et du placo)

Comment réaliser un toit plat pour garage ?

La construction d’un garage à toit plat peut être réalisée en ossature-bois, en ossature métallique ou encore en parpaings classiques ou béton cellulaire.

1. L’ossature-bois a pour avantage un grande rapidité de montage. …
2. L’ossature métallique a aussi l’avantage d’un montage rapide.

Comment construire un toit en bois ?

Installer la toiture de bois

Les bardeaux ou les tavaillons doivent se superposer sur 2, 3 ou 4 couches selon l’inclinaison. Une fine lame d’air est laissée en dessous. Chaque bardeau ou tavaillon est choisi pour coller le plus possible à la couche en dessous. Sa largeur doit couvrir la jointure du dessous voire deux.

Comment réaliser une avancée de toit ?

Le toit doit s’avancer d’au moins quelques centimètres pour permettre à la gouttière de récolter les eaux de pluie. Le calcul de l’avancée de toit nécessaire doit prendre en compte les crochets, qui maintiennent la gouttière au mur. De façon générale, l’avancée de toit doit faire au moins 10 cm.

Comment construire un toit de Gazebo ?

Le toit

1. Préparez une pièce de 4 po x 4 po. …
2. Vous pouvez utiliser une pièce pleine longueur. …
3. Fixez votre pièce avec des forences en diagonale afin qu’elle soit au niveau et à l’équerre.
4. Pour le toit , j’ai opté pour une pente de 4 po sur 12 po (une dénivellation de 4 pouces pour chaque 12 po de longueur).

Comment s’appelle un toit plat ?

Un toit-terrasse (ou toiture terrasse) est un dispositif architectonique technique permettant de réaliser une toiture plate. Cette dernière peut rester inaccessible ou être utilisée comme espace à vivre, convivial ou de loisir.

Comment savoir si je peux faire un toit plat ?

Consultez le Plan local d’urbanisme (PLU) en mairie, surtout en secteur sauvegardé. En lotissement, le cahier des charges vous dira si cette solution est permise. N’oubliez pas de vous pencher sur les points techniques : structure, support de charge, étanchéité et isolation.
