Installer un interrupteur double allumage pour un double va-et-vient
- La phase sur la borne L du premier interrupteur ;
- Pour le premier interrupteur double allumage seulement : un autre fil de phase (rouge) reliant les deux bornes L des deux interrupteurs entre eux ;
✅

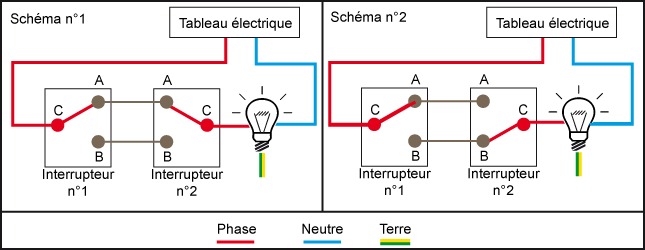

or Comment contrôler un va-et-vient ? Tester un interrupteur va et vient
Positionnez les pointes du multimètre sur une borne où est initialement connecté un fil de navette et sur la phase (borne L). Appuyez ensuite sur l’interrupteur en enclenchant ses 2 positions. Le multimètre est censé sonner seulement dans une seule position.
Comment installer un interrupteur double allumage ? Dans le cadre d’un interrupteur double, la phase est commune aux deux interrupteurs. Elle se place sur la borne L du premier interrupteur tandis qu’une autre phase reliera les deux interrupteurs, de la borne située à côté de la borne L du premier vers la borne L du second. C’est, de manière générale, le fil rouge.
Comment câbler un interrupteur double allumage ? Connectez les différents fils :
- La phase sur la borne L du premier interrupteur .
- Un autre fil (généralement rouge) qui relie les deux bornes L des deux interrupteurs entre eux.
- Un fil reliant chaque interrupteur au point lumineux souhaité
- Un fil neutre et un fil de terre reliant les deux luminaires au tableau électrique.
Sommaire
Comment faire un va-et-vient avec 2 fils ?
Commencez par dénuder les fils électriques, avec une pince à dénuder, pour le 1 er interrupteur. Raccordez le fil rouge sur la borne L ou rouge de l’interrupteur*. Raccordez ensuite les deux navettes ( fil marron) sur les bornes 1 et 2 du va et vient .
Comment vérifier le bon fonctionnement d’un Telerupteur ? Pour vérifier le circuit de puissance, il suffit de bascule le doigt de manœuvre en position haute. On doit alors mesurer la valeur de la résistance équivalente au groupement des ampoules. Dans la position basse, on a dépassement de calibre sans avoir besoin d’actionner les boutons poussoirs.
Comment tester un bouton Marche-arrêt ? 2 Testez le bouton marche – arrêt
- Débranchez les branchements de la sécurité de porte. …
- Repérez les ergots de fixation de l’interrupteur et poussez-les avec un tournevis, tout en tirant l’interrupteur à l’arrière.
- Prenez une photo pour noter la manière dont sont branchés les câbles sur le bouton . …
- Débranchez les cosses.
Comment savoir si un bouton poussoir est défectueux ? Un test simple est de shunter les 2 fils du bouton incriminé, et s’ il y a réaction, ton bouton est HS, ou le fil n’est pas bien serré. Si rien ne se passe, tu as quelque part un fil débranché, une coupure.
Ou brancher les fils sur un interrupteur ?
Comment faire le branchement d’un interrupteur ? Reliez le fil de phase à la borne L de l’interrupteur puis faites-le sortir en direction de la lampe. Reliez ensuite le neutre à la borne L1 de l’interrupteur puis faites sortir un câble de la même couleur en direction du plot neutre de la lampe. Reliez les fils de terre entre eux.
Comment brancher un double interrupteur Legrand ?
Le schéma de câblage nécessaire au branchement d’un interrupteur double est le suivant : un premier interrupteur est relié au disjoncteur divisionnaire par le fil de phase, un second interrupteur est connecté à la lampe par le fil de phase commandée.
Comment remplacer un interrupteur double ? Pour changer un interrupteur double, il faut relier les deux éclairages concernés entre eux, mais aussi relier les deux au tableau électrique et enfin relier les deux interrupteurs.
Comment brancher un interrupteur à partir d’un interrupteur ?
Pour réaliser le branchement de la prise de courant, il suffit de connecter le fil provenant de l’interrupteur sur la borne L et les deux autres fils électriques aux bornes dédiées (bleu sur neutre et vert/jaune sur terre provenant du tableau électrique).
Comment fonctionne le bouton poussoir ?
Comment fonctionne un poussoir ? Pour pouvoir revenir à sa position initiale après utilisation, le bouton poussoir est doté d’un mécanisme constitué d’un ressort de rappel. Lorsque vous appuyez dessus avec le doigt, le ressort permet au bouton de revenir à sa place.
Quel câble pour un va-et-vient ? Les types de fils électriques à utiliser pour le branchement du va et vient: Le fil électrique le plus utilisé dans une installation électrique, c’est le fil de type H70V-U. C’est un fil avec une âme en cuivre rigide entouré par un isolant. L’avantage avec une section de 1,5mm2, c’est la souplesse du fil.
Comment brancher une lampe avec un va-et-vient ? Étapes de branchement d’un interrupteur va-et-vient
- Étape 1 : Repérez le positionnement des fils présents : la phase (en rouge) et les fils navettes (en orange) ;
- Étape 2 : Munissez-vous du nouvel interrupteur va-et-vient ;
- Étape 3 : Au besoin, dénudez les fils (aidez-vous du gabarit affiché sur l’interrupteur) ;
Comment savoir si un télérupteur est défectueux ?
En effet, par éliminations successives, on doit pouvoir identifier la cause de la panne. Si le télérupteur fonctionne de façon manuelle, et que l’enclenchement de n’importe quel bouton poussoir le fait disjoncter, on peut penser à un défaut d’isolement au niveau des boutons-poussoirs.
Comment faire fonctionner un télérupteur ? Fonctionnement du télérupteur
Une pression sur un des boutons poussoirs du circuit d’éclairage crée une impulsion électromagnétique qui vient alimenter la bobine du télérupteur. Cette impulsion enclenche ensuite son contact mécanique qui assure le contact électrique jusqu’au prochain appui sur un bouton poussoir.
Quel est le principe d’un télérupteur ?
Un télérupteur est une sorte d’interrupteur va-et-vient mais qui permet d’activer un circuit électrique lumineux depuis plusieurs points différents d’une habitation, à l’aide de plusieurs commandes que sont les boutons poussoirs.
Comment savoir si un interrupteur est fermé ? Un interrupteur en position fermée est constituée d’une chaine de matériaux conducteurs et laisse passer le courant électrique. Un interrupteur ouvert ne laisse pas circuler le courant car la chaine des éléments conducteurs est interrompue par un isolant.
Comment débloquer un interrupteur ?
En premier lieu, vérifiez que le disjoncteur qui protège votre circuit électrique est bien enclenché (manette en position haute). Si la manette est en position basse, cela signifie que votre disjoncteur est coupé : remontez la manette afin de le réenclencher puis testez à nouveau votre interrupteur.
Pourquoi mon bouton poussoir ne fonctionne pas ? Contrôlez l’état du disjoncteur qui protège le circuit lampe/interrupteur concerné : est-il bien enclenché (position « ON ») ? Si ce n’est pas le cas, réarmez-le et testez de nouveau votre interrupteur. … Si le disjoncteur était bien enclenché ou si le problème persiste, c’est que l’origine du mal est ailleurs.
Comment savoir si un télérupteur est mort ?
Quant on presse les boutons un bourdonnement se fait entendre au niveau du tableau et de la pièce en photo plus haut. Normalement quant on actionne les boutons un Clac se faisait entendre mais là plus rien d’autre que le grésillement et bien sur la lumière ne s’allume pas.
Comment brancher un bouton poussoir sans télérupteur ? Branchement bouton poussoir sans télérupteur
- Coupez le courant électrique.
- Percez un trou sur l’emplacement de votre choix pour installer une boite d’encastrement. …
- Insérez la gaine avec les deux fils de couleur rouge 1.5, noir, blanc et orange.
- Fixez le tout à l’aide des deux vis.
