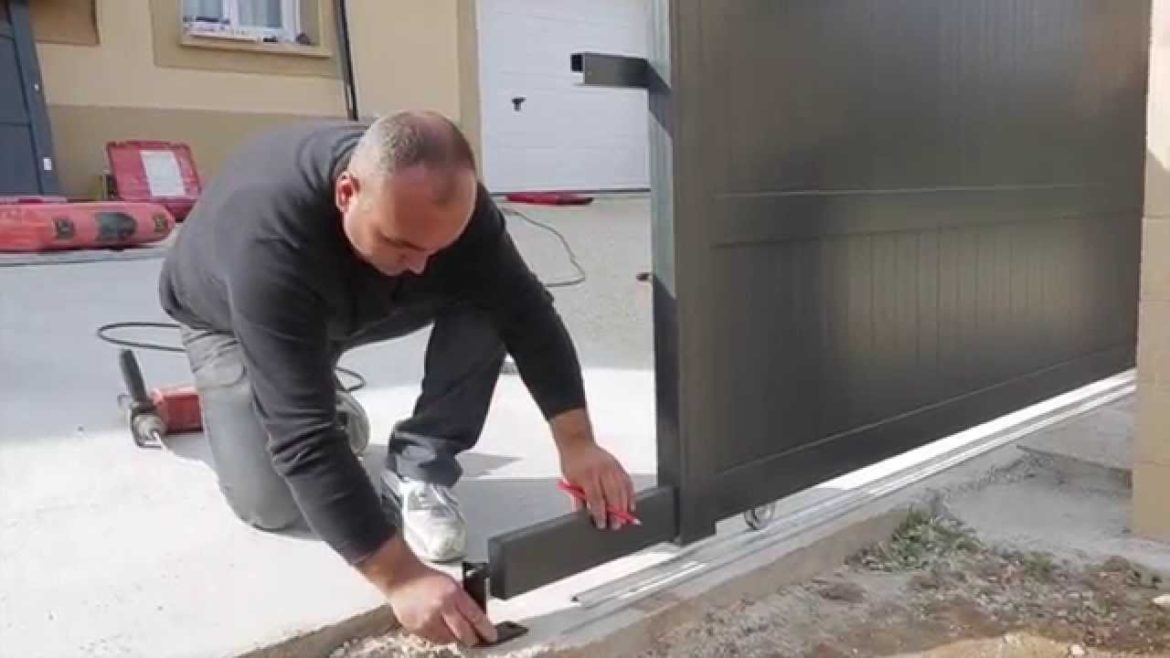

2) Poser un portail coulissant : installer les rails
Percez leurs extrémités et chevillez-les au sol. Faites maintenant tenir votre portail sur ses rails. Placez le rail de guidage sur la traverse haute du portail. Afin de l’y fixer, maintenez-le avec des serre-joints et vissez.
et Quelle Fondation pour un portail coulissant ?
Également appelée semelle bétonnée, la longrine relie les poteaux et sert de fondation au portail coulissant. Elle répartit les charges et apporte un équilibre au portail. Une fois le chantier terminé, cette semelle bétonnée sera peu visible.
voire, Quelle genre de vis pour fixer un rail de portail coulissant ?
40 Chevilles crampons Diamètre 8 et 40 vis pentures 6×40 zinguée blanche, pour fixer le rail en acier galvanisé.
mais encore Quel type de rail pour portail coulissant ? Le rail doit être scellé dans la longrine mise en place. Il est possible d’opter pour un rail à visser mais Lemaire Tricotel vous recommande le choix d’un rail à sceller pour plus de sécurité et d’aisance.
d’autre part Comment cabler un portail coulissant ?
Passer le câble qui alimentera la cellule photoélectrique.
…
Faire de même au bas du pilier.
- Ouvrir le boîtier d’une cellule et repérer sa position au-dessus de la sortie du câble .
- Percer, cheviller et visser l’embase.
- Dénuder et raccorder les conducteurs sur le bornier.
Quelle profondeur pour une semelle de portail ?
La profondeur, de 50 cm minimum, dépendra de la profondeur hors gel de la région et de la nature du terrain. Prévoir une surcote de 10 cm pour le socle de fondation.
Sommaire
19 Questions et réponses
Quelle profondeur pour fondation portail coulissant ?
Fondations pour le portail
Vous pourrez ainsi fixer les équipements dans le sol. Pour ce faire, creusez ainsi une fouille de 60 cm de profondeur minimum, selon la profondeur du gel régional. Les fondations doivent être profondes afin de supporter le poids des différents véhicules qui emprunteront ce passage.
Quel distance entre pilier pour portail coulissant de 4m ?
C’est l’espace nécessaire pour votre coulissant une fois ouvert. Il doit être au minimum égal à la largeur entre piliers L + 42 cm. Nous vous conseillons de prendre une marge de sécurité supplémentaire d’au moins 15 cm.
Comment poser une crémaillère de portail ?
La fixation de la crémaillère sur votre portail
Sachez que la pièce doit se raccorder au pignon du moteur, lequel assure le mouvement du portail. Après avoir assemblé l’ensemble des éléments constituant la crémaillère, présentez celle-ci sur la partie basse, c’est-à-dire sur toute la longueur de votre portail.
Comment fixer un portail lourd ?
Plusieurs solutions s’offrent à vous en fonction du poids de votre portail. Vous pouvez fixer les gonds sur une tige filetée que vous aurez chevillée au pilier. Des gonds réglables peuvent être montés sur une platine. Il existe également des pivots à sceller pour les portails les plus lourds.
Comment fixer un portail coulissant sans pilier ?
De simples poteaux en aluminium sont parfaits pour pouvoir mettre un portail coulissant. Visuellement très discrets, ils sont à peine perceptibles dans l’ensemble. C’est leur scellement dans le sol, réalisé par des artisans qualifiés qui, là encore, apporte la meilleure garantie de pérennité de l’ensemble.
Quelle est la distance entre deux poteaux pour portail coulissant ?
La maçonnerie se résume à la réalisation du seuil (40 cm de large) et la construction de deux piliers (boisseaux). Lors de cette phase, il est prudent de suivre les instructions du fabricant notamment sur l’écartement recommandé entre les piliers : 3,56 m pour un portail standard de 3,50 m.
Quel section de fil pour cellule portail ?
Pour la ligne d’alimentation électrique du portail, vous devez avoir un câble U1000 RV2 3×1.5 mm2 de 50 mètres ou U1000 RV2 3×2.5 mm2 de 100 mètres. Pour raccorder les photocellules, il va falloir prévoir un câble de type AWG 2×0.6 mm2 de 20 mètres.
Quelle alimentation electrique pour un portail ?
Alimentation électrique des portails
- opter pour une alimentation en 12V ou 24V – que l’on appellera basse tension,
- choisir une alimentation en 230V – le secteur,
- adopter un système à alimentation solaire.
Quel cable pour gyrophare portail ?
Câble HO5VVF 2 x 0.75 mm² de longueur 10 mètres.
Quelle profondeur pour un seuil de portail ?
Profondeur. Le seuil de portail en béton doit être à une profondeur suffisante afin qu’il repose sur un sol d‘assise à l’abri des conséquences du gel (hors gel). Cette profondeur dépend de la nature du sol et du climat. Si vous êtes en zone tempérée, il est nécessaire de descendre à au moins à 0,50 m minimum.
Quel béton pour un seuil de portail ?
Le seuil d’un portail est ce qu’on appelle une longrine. Il gagnera à avoir des fondations en béton armé, car il devra être très solide à la fois pour supporter le poids du portail lui même mais aussi le passage des véhicules.
Quelle profondeur pour fondation hors gel ?
Une fondation doit toujours être hors gel .
En France, cette profondeur se situe entre 60 et 90 cm suivant les régions et sur le bon sol. Les risques de gel varient selon les régions .
Quel distance entre pilier pour portail coulissant de 3m50 ?
La maçonnerie se résume à la réalisation du seuil (40 cm de large) et la construction de deux piliers (boisseaux). Lors de cette phase, il est prudent de suivre les instructions du fabricant notamment sur l’écartement recommandé entre les piliers : 3,56 m pour un portail standard de 3,50 m.
Quelle distance entre poteaux pour portail ?
Par exemple, si vous désirez un portail battant de 3m50, vos piliers doivent être séparés de 3m57. Cette différence de 7 mm correspond au jeu, et ce jeu est indispensable à l’ouverture du portail. Ces 7 mm se décomposent en : – 2,5 mm entre le premier pilier et le portail.
Quelle distance entre 2 piliers de portillon ?
Les piliers doivent être parfaitement droits et de niveau, et l’espacement entre les piliers devant accueillir le portail et le portillon doit être respecté: pour le portillon de 1m, une distance entre piliers de 1,03m est demandée, et 3,56m pour le portail.
Comment régler une crémaillère portail coulissant ?
Anonyme
- posez la crémaillère engrénée sur le pignon avec un niveau à bulle posé dessus.
- Tout en la maintenant de niveau, marquez les trous.
- percez les trous au centre des lumières pour permettre le réglage de l’écart pignon/ crémaillère de ~1.5mm.
Comment fixer crémaillère sur portail coulissant ?
La fixation des crémaillères
Les crémaillères fournies pour l’installation du moteur coulissant sont en matériau thermoplastique avec insert acier. Elles sont adaptées pour des portails d’un poids de 500 Kg environ. Les crémaillères se montent aisément sur le portail, par simple vissage, à l’aide de vis auto-foreuses.
Quel vis maitre pour fixer une crémaillère de portail coulissant alu ?
Je vais installer un portail en aluminium. Pour fixer les crémaillères il est préconisé d’utiliser des vis de diamètre de 6 mm.
