Comment tester une liaison équipotentielle ?

by Emna
Comment tester une liaison équipotentielle ?

Afin de s’assurer d’une réalisation correcte des liaisons équipotentielles principale et supplémentaire, il convient de mesurer :

  1. la continuité électrique des éléments métalliques entre eux ;
  2. la continuité électrique entre les éléments métalliques et la terre.

et Comment installer une liaison équipotentielle locale ?

Pour réaliser la liaison équipotentielle au niveau des huisseries métalliques, je vous conseille de vous munir de vis auto-foreuses avec des rondelles, et de venir “coller” mécaniquement le fil de terre contre votre huisserie métallique.

voire, Comment vérifier que la terre est bonne ?

La première consiste à démonter l’une de vos prises.

Vérifiez si le fil vert et jaune est bien connecté. C’est la terre. Sa présence atteste donc de la prise de terre. Pour aller plus loin et mesurer la tension de la prise de terre, vous pouvez utiliser un voltmètre ou un multimètre.

mais encore Comment tester la terre avec un multimètre ? Pour vérifier la résistance d’une prise de terre, vous devez utiliser un multimètre (ou voltmètre). Sélectionnez le mode sinusoïdal alternatif, puis mettez en contact les deux bornes dans les deux pôles de la prise électrique. Vous devez obtenir 230 V.

d’autre part Comment utiliser un testeur de terre ?

Pour mesurer une résistance, on utilise toujours la loi d’Ohm: U=RxI. Dans le cas du telluromètre, il y a une injection de courant dans la terre à une tension constante. De ce fait, suivant la mesure du courant réalisées par l’appareil, il est possible d’en déduire la valeur de la résistance de la prise de terre.

Quel est le rôle de la liaison équipotentielle ?

La liaison équipotentielle principale ou LEP est obligatoire, entre la borne principale de terre et les canalisations métalliques servant à alimenter l’habitat aussi bien en eau qu’en gaz. Elle sert à relier ces canalisations à la prise de terre.

17 Questions et réponses

Comment mettre un fil à la terre ?

Coupez le fil conducteur en cuivre et placez-le dans la gaine. Environ 15 à 20 cm de fil conducteur doivent sortir de la gaine de chaque coté. Enfilez la gaine et le fil dans la percée du regard. Dévissez le collier de serrage pour faire passer le fil conducteur entre le piquet de terre et la vis.

Où mettre la barrette de terre ?

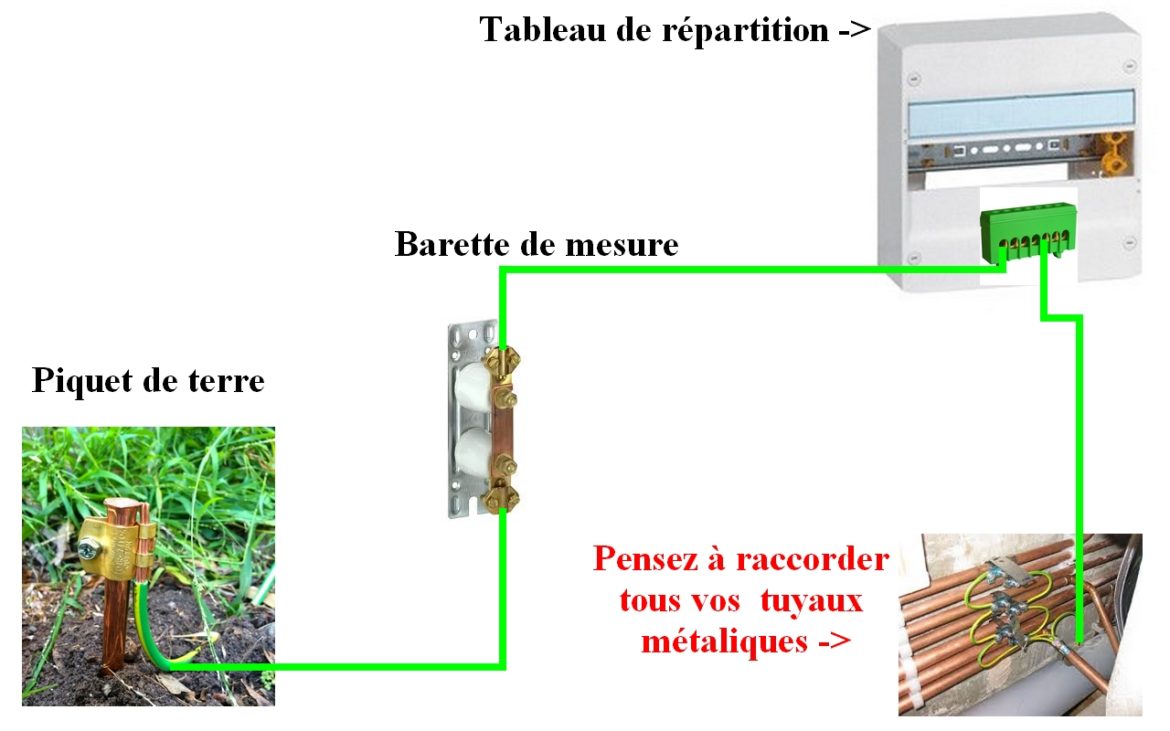

L’emplacement de la barrette dans le circuit de mise à la terre: La première des informations importante à savoir, c’est la position de la barrette de terre dans le circuit de mise à la terre. Elle se situe entre le piquet de terre et le bornier de répartition du tableau électrique.

Quelle est la valeur d’une bonne terre ?

Selon la norme NF C15-100, la résistance de la prise de terre doit être au plus égale à 100 ohms. Ces normes sont établies pour assurer la sécurité par rapport aux risques d’électrocution.

Comment tester la terre du jardin ?

Dans un verre donc, disposez quelques cuillérées de terre puis versez du vinaigre. Plus les bouillonnements sont importants et plus votre sol est calcaire. S’il n’y a pas de réaction, la terre est acide et donc idéale pour les plantes dites « de terre de bruyère » comme les rhododendrons et les azalées.

Comment détecter une fuite à la terre ?

Détecter une fuite de courant est possible. Pour cela, il faudra vous équiper d’un multimètre. La fonction ohmmètre de cet appareil vous permettra en effet de vérifier l’isolation de vos circuits. De cette façon, vous pourrez détecter les potentiels points de fuite et trouver les raisons de ce défaut d’isolation.

Comment tester la terre de son jardin ?

Prélevez un peu de terre en profondeur (10 à 15cm en dessous de la surface du sol) et remplissez une bouteille à moitié avec cette terre. Ajoutez de l’eau et secouez énergiquement pendant 3minutes. Laissez reposer la bouteille entre 1h et 24h. Analysez votre sol avec une règle.

Comment mesurer une boucle de terre ?

Placez une pince multimètre de terre, comme le Fluke 1630, autour du piquet de terre ou du câble de connexion. Une moitié de la pince produit une tension connue alors que l’autre moitié mesure le courant. Le testeur détermine automatiquement la résistance de la boucle de terre au niveau de cette connexion à la masse.

Comment vérifier que mon installation électrique est bien à la terre ?

VERIFIER LA PRESENCE DE LA TERRE SUR UNE PRISE OU AUTRE

Afin de vérifier si la terre est présente sur vos prises, il suffit déjà de démonter la prise et vérifier que le fil de terre ( Vert/Jaune) est bien présent et aussi en ouvrant votre tableau electrique afin de constater que les fils de terre s’y trouvent aussi.

Pourquoi mettre une baignoire à la terre ?

Il est obligatoire qu’un fil soit relié à la terre. Ceci permettra en cas de décharge électrique d’éviter une électrocution fatale. Le fil de terre doit être relié au chassis de la baignoire et à toutes ses composants métalliques.

Quel est le rôle d’un disjoncteur ?

Le disjoncteur électrique différentiel a pour fonction de protéger les différents circuits d’une installation électrique. C’est donc cet élément qui a pour mission de détecter les courts-circuits et les fuites d’électricité vers la terre et de réagir en conséquence.

Quel est le rôle du conducteur de protection ?

Le fil de protection, ou conducteur de protection (ou protective earth en anglais abrégé PE), souvent improprement appelé fil de terre, est le fil électrique assurant la liaison entre un équipement électrique, souvent métallique, et le tableau électrique celui-ci étant relié à la barrette de terre qui fait la liaison …

Comment faire une boucle de terre ?

La réalisation d’une prise de terre avec un piquet est simple. Le piquet est enfoncé dans une zone ou la terre est bien présente en profondeur, avec un minimum de cailloux, de pierre de ou de gravier. Le sable n’est pas un bon conducteur non plus, il ne faut pas planter le piquet de terre dans une zone sableuse.

Quelle section Cable pour terre ?

La section du conducteur de terre doit être au moins de : 16 mm² en cuivre isolé ; 25 mm² en cuivre nu ; 50 mm² acier galvanisé non protégé contre la corrosion.

Comment réaliser une bonne terre électrique ?

la prise de terre doit être enfouie à une profondeur d’environ un mètre pour être efficace par tous les temps, aussi bien lorsqu’il gèle que par temps sec. Un piquet de terre enfoncé à une profondeur de plusieurs mètres permet parfois d’atteindre des couches géologiques de plus faible résistance.

Pourquoi une barrette de terre ?

La raison essentielle de cette barrette est de pouvoir tester, ou vérifier, la qualité de la liaison, de l’installation électrique d’un bâtiment, à la terre afin de pouvoir vérifier son efficacité et garantir la sécurité des utilisateurs du bâtiment.

Comment tester la barrette de terre ?

Vous devez vous munir de deux piquets et vous placer dans un endroit où vous pouvez les enfoncer dans le sol. La tension se mesure par l’envoi d’un courant électrique dans le premier piquet et la valeur obtenue entre le second piquet et la prise de terre. Vous devez également vous préoccuper de la barrette de mesure.

Comment mesurer la mise à la terre ?

Pour la mesurer, deux solutions s’offrent à vous : En démontant l’une de vos prises électriques. Si un fil vert et jaune est connecté, ceci signifie qu’il y a bien une prise de terre. Pour la mesurer, vous pouvez utiliser un multimètre ou voltmètre.
