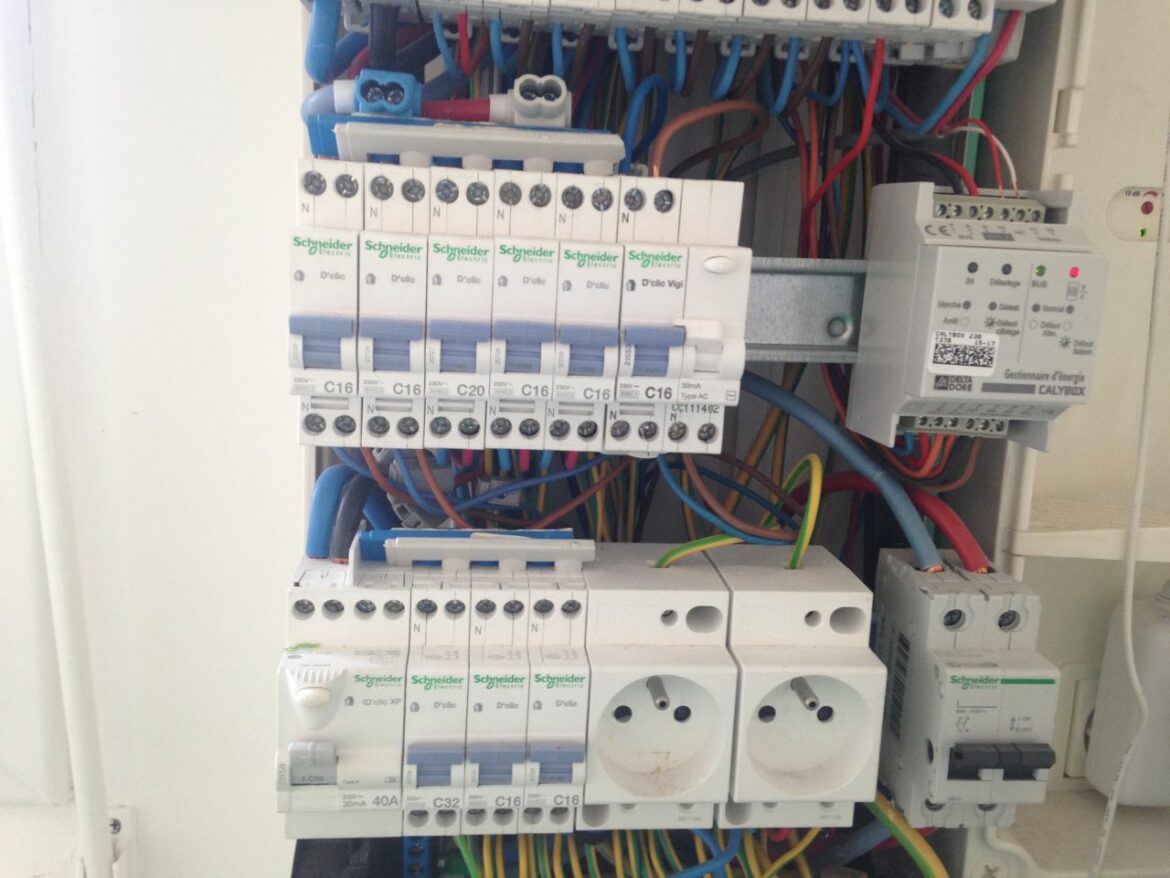

Le plus simple et le moins cher est de tirer un circuit prises 1,5² 16A (5 prises max) et un circuit éclairage 1,5² 10A depuis votre tableau principal, le tout protégé dans le tableau par un interupteur différentiel 30mA (qui peut être commun avec d’autre circuits).
ainsi, Comment disposer les disjoncteurs dans un tableau electrique ?
Le disjoncteur est placé à la suite de l’interrupteur différentiel (on dit aussi en aval) afin de protéger chaque circuit. Chaque circuit est donc protéger par un disjoncteur divisionnaire qui lui est propre et par un interrupteur différentiel commun à toute la rangée.
Cela dit, Comment tirer une ligne électrique depuis le compteur ?
Pour réaliser le branchement de la prise de courant, il suffit de connecter le fil provenant de l’interrupteur sur la borne L et les deux autres fils électriques aux bornes dédiées (bleu sur neutre et vert/jaune sur terre provenant du tableau électrique).
Ensuite Comment rallonger des fils électriques lors du remplacement du tableau ? L’idéal c’est de prendre un tableau avec une rangée de plus, de mettre cette rangée à l’endroit où vos fils trop courts s’arrêtent et de prolonger ainsi les fils.
Comment mettre de l’électricité dans un cabanon de jardin ?
Alimenter un cabanon situé à distance de la maison
Le plus simple est d’utiliser un câble UF (Underground Feeder) ou NMWU (WU pour Wet Underground), mais de plus fort calibre si on pense alimenter des appareils gourmands en électricité, par exemple une borne 240 volts pour auto électrique.
d’autre part Comment placer les disjoncteur ?
Repérez la rangée où vous comptez ajouter le disjoncteur et coupez l’interrupteur différentiel associé ; Retirez le capot du tableau électrique ; Clipsez le disjoncteur sur le rail à côté du dernier de la rangée.
Sommaire
Où placer le tableau électrique ?
Il est préférable de les poser à l’intérieur du logement à proximité de l’entrée. Il reste toutefois possible de placer son tableau électrique ou sa GTL dans un garage ou une annexe. Il faudra disposer d’un accès direct depuis l’intérieur.
Comment brancher un Inter ?
Le branchement d’un simple allumage
raccorder la Phase sur la borne L de l’appareillage électrique, connecter le Neutre au luminaire, relier le retour lampe à la borne 1 de l’interrupteur.
Comment déplacer une prise sans saignée ?
Les étapes à suivre pour déplacer une prise 2P+T
- Retirez la prise de son emplacement dans le mur. …
- Repérez le branchement existant (n’hésitez pas à prendre une photo si vous voulez) puis débranchez les fils électriques en appuyant sur les bornes auto pour un serrage automatique ou en dévissant pour un serrage à vis.
Comment prendre du courant sur un va-et-vient ?
Les circuits va-et-vient sont réservés aux sources d’éclairage. Il est toutefois possible de commander une prise. Pour cela, il faut brancher la prise de courant désirée sur une multiprise – un support réunissant plusieurs prises. Certains modèles embarquent des interrupteurs.
Comment rallonger un câble d’alimentation ?
– Avec domino ou rallonge: s’il y a besoin d’un domino ou d’une rallonge, il faut commencer par retirer la gaine de protection du câble que l’on veut allonger. La gaine doit être retirée sur une longueur d’environ 1 centimètre. Si on n’est pas sûr de la longueur, dans le doute, on peut aussi utiliser un mètre.
Comment rallonger le fil d’une suspension ?
Les étapes pour installer un tableau électrique secondaire
- Retirez le capot du tableau secondaire et placez-le contre la goulotte GTL.
- Puis, faites passer les fils et vissez directement la base du tableau sur les bords de la gaine GTL.
- Ensuite, alimentez le tableau .
Quel disjoncteur pour protéger un tableau secondaire ?
Disjoncteur 10 ou 16 A : essentiellement pour l’éclairage. Disjoncteur de protection de 16 ou 20 A : pour les prises de courant. Appareillage modulaire de 20 ou 32 A : correspond davantage à des circuits spécialisés qui possèdent une puissance maximale de 4 600 W (pour le 20 A) et de 7 360 W (pour le 32 A).
Quelle est la différence entre un disjoncteur et un disjoncteur différentiel ?
Si le disjoncteur protège les biens, l’interrupteur différentiel, lui, protège les personnes contre les risques d’électrisation ou chocs électriques. Dès qu’il détecte un courant de fuite, il coupe l’alimentation afin d’éviter tout risques électriques aux occupants du logement.
Comment calculer le disjoncteur différentiel ?
Exemple : Sur votre rangée du tableau électrique vous avez le départ du chauffe-eau en 20A, le sèche-serviettes protégé par un 10A, 2 circuits prises en 16A et un circuit lumière en 10A. On fera le calcul suivant : (20 + 10) x 1 + (16 + 16 + 10) x 0,5 = 51.
Comment reconnaître un interrupteur ou un disjoncteur différentiel ?
En effet, les deux appareils sont d’apparence similaire, toutefois l’interrupteur différentiel est facilement identifiable grâce à son bouton-test, ainsi qu’aux valeurs affichées indiquées en milliampères (mA), dont la sensibilité notée IΔn, est souvent toujours inférieure à 500 mA tandis que le calibre d’un …
Quel câble entre coffret EDF et maison ?
Le câble R02V, assurant le branchement entre le disjoncteur d’abonné et le compteur d’électricité, ne contient pas de fil de terre. En effet, la mise à la terre est assurée via le piquet de terre directement jusqu’au tableau électrique.
Quelle section de câble pour alimenter une maison en triphasé ?
Pour une alimentation monophasée, un câble 2x est nécessaire. Pour une alimentation triphasée, un câble 4x est nécessaire.
Comment calculer la section ?
2 moyens de calculer la section : π × R² ; c’est à dire : 3.14 × Rayon × Rayon. π × D² / 4 ; c’est à dire : π × Diamètre × Diamètre / 4.
Comment calculer la section d’un cable ?
Pour dimensionner un câble électrique ; il faut connaître la puissance en kW (ou l’intensité en ampères), ainsi que la longueur de votre cable. La simple lecture du tableau ci-dessous vous indique la section du câble électrique.
Comment relier mon tableau divisionnaire à mon tableau général ?
Commencez par enlever le capot, en le dévissant. Placez votre coffret à l’endroit voulu, en prenant soin de faire sortir les fils des appareillages de votre mur. Repérez les points de fixation et sur les repères, insérez des chevilles. Installez, par la suite, le tableau divisionnaire et vissez-le.
Comment protéger un tableau secondaire ?
Il est essentiel de protéger le tableau électrique secondaire par un disjoncteur divisionnaire placé sur le tableau électrique principal. Avant de choisir ce disjoncteur divisionnaire, il est primordial de déterminer avec précision vos besoins électriques dont dépend sa longueur de cheminement.
Comment brancher 2 différentiel ?
Pour brancher votre différentiel, il vous suffit de raccorder le fil neutre et le fil de phase d’alimentation générale entre ce disjoncteur et le circuit à protéger. Les couleurs vont vous aider à faire le bon choix : le neutre est de couleur bleue, la phase est de couleur rouge.
