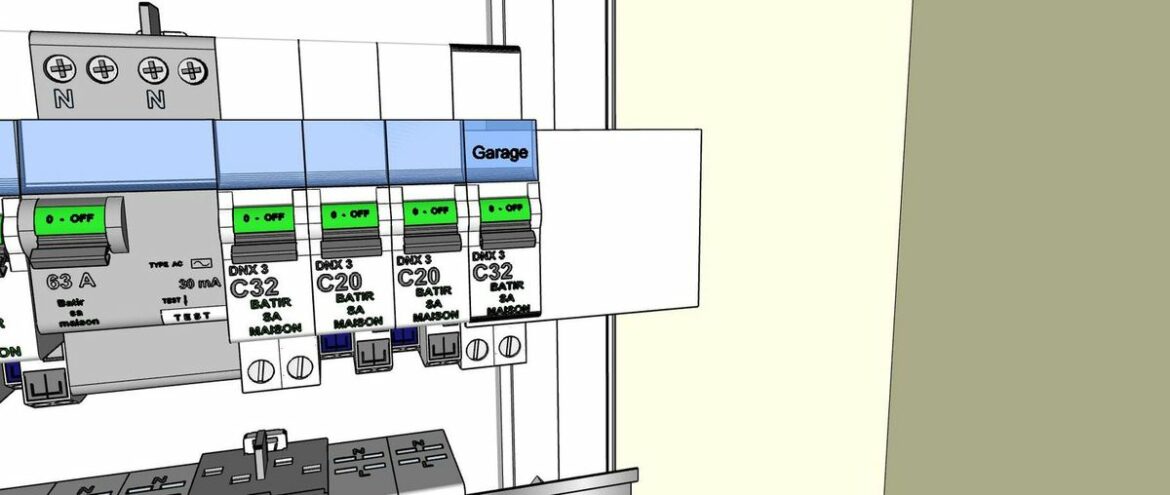

Comment tirer une ligne du tableau electrique ?

Le plus simple et le moins cher est de tirer un circuit prises 1,5² 16A (5 prises max) et un circuit éclairage 1,5² 10A depuis votre tableau principal, le tout protégé dans le tableau par un interupteur différentiel 30mA (qui peut être commun avec d’autre circuits).

Par ailleurs, Comment disposer les disjoncteurs dans un tableau electrique ?

Le disjoncteur est placé à la suite de l’interrupteur différentiel (on dit aussi en aval) afin de protéger chaque circuit. Chaque circuit est donc protéger par un disjoncteur divisionnaire qui lui est propre et par un interrupteur différentiel commun à toute la rangée.

cela dit, Comment tirer une ligne électrique depuis le compteur ?

Pour réaliser le branchement de la prise de courant, il suffit de connecter le fil provenant de l’interrupteur sur la borne L et les deux autres fils électriques aux bornes dédiées (bleu sur neutre et vert/jaune sur terre provenant du tableau électrique).

Mais aussi Comment rallonger des fils électriques lors du remplacement du tableau ? L’idéal c’est de prendre un tableau avec une rangée de plus, de mettre cette rangée à l’endroit où vos fils trop courts s’arrêtent et de prolonger ainsi les fils.

Comment mettre de l’électricité dans un cabanon de jardin ? Alimenter un cabanon situé à distance de la maison

Le plus simple est d’utiliser un câble UF (Underground Feeder) ou NMWU (WU pour Wet Underground), mais de plus fort calibre si on pense alimenter des appareils gourmands en électricité, par exemple une borne 240 volts pour auto électrique.

Comment placer les disjoncteur ?

Repérez la rangée où vous comptez ajouter le disjoncteur et coupez l’interrupteur différentiel associé ; Retirez le capot du tableau électrique ; Clipsez le disjoncteur sur le rail à côté du dernier de la rangée.

Où placer le tableau électrique ?

Il est préférable de les poser à l’intérieur du logement à proximité de l’entrée. Il reste toutefois possible de placer son tableau électrique ou sa GTL dans un garage ou une annexe. Il faudra disposer d’un accès direct depuis l’intérieur.

Comment brancher un Inter ?

Le branchement d’un simple allumage

raccorder la Phase sur la borne L de l’appareillage électrique, connecter le Neutre au luminaire, relier le retour lampe à la borne 1 de l’interrupteur.

Comment déplacer une prise sans saignée ?

Les étapes à suivre pour déplacer une prise 2P+T

1. Retirez la prise de son emplacement dans le mur. …
2. Repérez le branchement existant (n’hésitez pas à prendre une photo si vous voulez) puis débranchez les fils électriques en appuyant sur les bornes auto pour un serrage automatique ou en dévissant pour un serrage à vis.

Comment prendre du courant sur un va-et-vient ?

Les circuits va-et-vient sont réservés aux sources d’éclairage. Il est toutefois possible de commander une prise. Pour cela, il faut brancher la prise de courant désirée sur une multiprise – un support réunissant plusieurs prises. Certains modèles embarquent des interrupteurs.

Comment rallonger un câble d’alimentation ?

– Avec domino ou rallonge: s’il y a besoin d’un domino ou d’une rallonge, il faut commencer par retirer la gaine de protection du câble que l’on veut allonger. La gaine doit être retirée sur une longueur d’environ 1 centimètre. Si on n’est pas sûr de la longueur, dans le doute, on peut aussi utiliser un mètre.

Comment rallonger le fil d’une suspension ?

Le rallongement des câbles électriques avec le domino ou la rallonge. Si vous choisissez cette option, vous devez d’abord enlever la gaine de protection du câble que vous voulez rallonger d’1 cm environ. Si vous n’êtes pas certain des longueurs, vous pouvez toujours avoir recours à un mètre.

Comment rallonger un va et vient ?

Vous avez alors deux choix:

1. Installer en bout de la gaine qui a été tirée une boite de dérivation (c’est la solution la plus simple, mais la moins conventionnelle). …
2. Remonter jusqu’à la boite de dérivation dans les combles pour faire la modification à l’intérieur de cette boite et supprimer complètement l’ancienne gaine.

Quel fil électrique pour extérieur ?

Quel type de câble électrique pour l’extérieur ? Pour l’extérieur, on utilise des câbles U1000R2V. Il est préférable de les faire passer par une gaine de protection ICTA et s’ils sont enterrés de les couvrir d’un grillage situé dans le sol à 20 cm au dessus de la gaine.

Comment avoir de l’électricité dans un garage ?

La norme NF C 15-100 pour les garages

1. 1 point d’éclairage minimum situé au plafond, alimenté par un circuit lumière.
2. Si cela n’est pas possible, mettre 2 points d’éclairage en applique, ou installer 2 prises commandées alimentées par un même circuit lumière.

Quelle profondeur pour passer un câble électrique ?

La profondeur : Les câbles électriques doivent se trouver au-moins à 50 cm de la surface. Cette profondeur doit atteindre les 85 cm sous les trottoirs et les voies carrossables (chemin où les voitures peuvent rouler).

Comment brancher un petit disjoncteur ?

Le raccordement sur l’alimentation générale du tableau :

Raccordez les bretelles au disjoncteur différentiel en introduisant chaque fil dans la borne correspondante et en serrant bien pour maintenir les fils en place. Branchez le circuit à protéger au disjoncteur en intégrant le câble dans le tableau.

Où installer un disjoncteur différentiel ?

Un interrupteur différentiel protège les personnes : il ne détecte pas les surtensions et les courts-circuits. Pour cette raison, il doit être placé dans le tableau électrique entre le disjoncteur d’abonné et les disjoncteurs divisionnaires.

Quel hauteur pour un tableau électrique ?

La norme précise que les tableaux électriques doivent être installés à une hauteur minimum de 0,90 m ou 0,50 m s’il s’agit d’un tableau avec porte. Si ces recommandations ne sont obligatoires que dans le cas de construction ou de rénovation complète, iI est vivement conseillé de les appliquer à tout logement.

Comment brancher un interrupteur 3 fils ?

Prenez un premier interrupteur et raccordez le fil rouge, correspondant à la Phase et provenant du coffret de répartition, à la borne rouge (borne L) de l’interrupteur. Ensuite, raccordez les deux navettes (idéalement ce sont des fils de couleur différente comme le orange par exemple) au deuxième va-et-vient.

Comment ajouter un interrupteur sur un circuit existant ?

dévissez le mécanisme de l’interrupteur de la boîte d’encastrement ; Passez 3 fils jusqu’au deuxième va et vient (un violet, et deux oranges par exemple) Sur le 1^er interrupteur débrancher le retour lampe et le raccorder sur le fil violet (à l’aide d’un Wago ou domino).

Comment brancher un double interrupteur avec 3 fils ?

Puis, connectez les fils comme suit :

1. La phase sur la borne L du premier interrupteur ;
2. Un autre fil de phase (généralement rouge) reliant les deux bornes L des deux interrupteurs entre eux ;
3. Un fil reliant chaque interrupteur au point lumineux souhaité (borne 1 ou 2 selon modèle) ;
