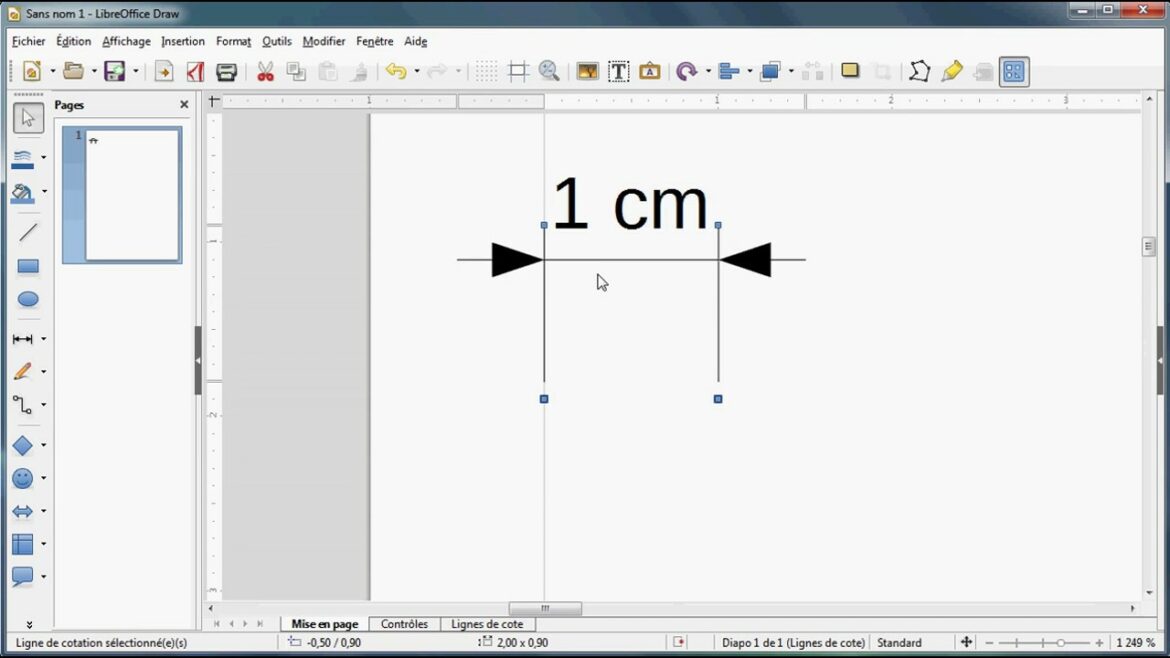

Comment tracer un plan ?

Dessiner les plans à la main

relever toutes les mesures et côtes et les reporter sur le dessin ; évaluer à l’aide des côtes les dimensions de chaque élément et les reporter sur le croquis ; mettre le tout au propre ; redessiner l’ensemble avec les proportions réelles et en respectant l’échelle fixée.

ainsi, Comment faire un plan de maison sans architecte ?

Dans le cadre d’une construction sans architecte, vous pouvez effectuer vous-même la constitution de votre demande d’autorisation. Il est également possible de consulter un professionnel pour vous accompagner. Le recours à un géomètre peut vous aider pour la relève des mesures avant l’arrivée du maître œuvre.

Cela dit, Comment faire un plan à léchelle ?

Tracez le trait qui correspond à la dimension réelle. Pour cela, tracez à partir du 0 de la règle et allez jusqu’à la dimension voulue, par exemple 11 m (graduation 11). Le trait sera donc automatiquement à l’échelle. Dans notre exemple, avec une graduation au 1:100, vous aurez un trait de 11 cm.

Ensuite Comment faire un plan à l’échelle sur ordinateur ? Sous l’onglet Création, cliquez sur Mise en page, puis sur l’onglet Échelle du dessin. Notez le paramètre d’échelle du dessin existant, puis définissez l’échelle de votre nouveau dessin pour la faire correspondre.

Quelle surface maxi sans architecte ?

Quand vous déposez un permis de construire pour agrandir une construction existante, vous n’êtes pas obligé de recourir à un architecte si la surface de plancher ou l’emprise au sol après travaux ne dépassent pas 150 m².

d’autre part Comment eviter de passer par un architecte ?

Comment éviter le recours à un architecte ?

1. Le demandeur dépose un premier permis de construire inférieur au seuil de recours obligatoire à l’ architecte (inférieur à 150 m² de surface de plancher).
2. Le Permis de Construire obtenu, ce premier permis de construire est valable 2 ou 3 ans.

Qui valide les plans d’une maison ?

Au delà de 150 m² sans les murs, une validation du plan de votre maison par un architecte est obligatoire.

Comment faire un plan sur du papier millimétré ?

Commencez par choisir une échelle. En général, les plans sont dessiner au 1/100ème : 1 cm sur le papier équivaut à 1 m en réalité. Prenez de préférence du papier millimétré, un crayon de papier, une règle et une bonne gomme, car vous en ferez largement usage !

Quel logiciel pour faire un plan à l’échelle ?

Les logiciels de plan à l’échelle Inkscape, HomeByMe, Cedar Architect (un logiciel d’architecture en ligne), SmartDraw, Kozikaza, et Cad Pro font partie des plus performants du marché.

Comment dessiner un plan à l’échelle 1 50 ?

Les échelles

Une échelle 1/50, signifie que 1 cm de dessin représente 50 cm dans la réalité soit 2 cm pour 1,00 mètre. Nous pourrons aisément interpréter le dessin avec cette échelle. Une échelle 1/20, signifie que 1 cm de dessin représente 20 cm dans la réalité soit 5 cm pour 1,00 mètre.

Comment faire un plan sur Excel ?

Créer un plan sur Excel

1. Pour cela, je sélectionne la plage de A2 à C10 (ou les lignes 2 à 10) et, dans le menu Données, dans le groupe Plan , je clique sur Grouper .
2. Cliquez simplement sur la flèche du bouton Grouper.

Quelle différence entre surface habitable et surface de plancher ?

Les échelles

Une échelle 1/50, signifie que 1 cm de dessin représente 50 cm dans la réalité soit 2 cm pour 1,00 mètre. Nous pourrons aisément interpréter le dessin avec cette échelle. Une échelle 1/20, signifie que 1 cm de dessin représente 20 cm dans la réalité soit 5 cm pour 1,00 mètre.

Comment faire un plan à l’échelle 1 200 ?

sur le plan, correspond à une distance réelle de 200 cm (même unité de mesure), c’est-à-dire 2m (conversion). 1 cm sur le plan = 2 m réel.

Quelle est l echelle d’un plan ?

On appelle « échelle » le coefficient de proportionnalité qui permet de passer des distances réelles aux distances sur le plan. Exemple : Sur une carte on peut lire échelle = 1 : 25 000 . Cela signifie que 1 cm sur la carte correspond à 25 000 cm (250 m) dans la réalité. Il s’agit d’une réduction car l’échelle < 1.

Qui peut fournir un plan de masse ?

L’architecte reste le professionnel le plus compétent pour la réalisation d’un plan de masse de votre projet de construction ou d’extension. D’ailleurs, toutes les pièces constitutives d’un dossier de permis de construire doit être impérativement être signées par un architecte qualifié.

Comment obtenir un plan de masse DP2 ?

Télécharger gratuitement un plan cadastral est possible avec le site du cadastre : www.cadastre.gouv.fr. L’intérêt est que l’extrait cadastral permet en partie de réaliser un plan de masse.

Quel logiciel pour faire un plan de masse ?

Logiciel plan de masse

Le Google SketchUp est un logiciel qui vous permet de réaliser vos plans à joindre à votre dossier de demande de permis de construire ou de déclaration préalable de travaux.

Comment dessiner un plan de masse à l’échelle ?

L’échelle de réalisation du plan et l’orientation, en indiquant le nord. L’échelle doit être comprise entre 1/50 et 1/500. L’endroit d’où ont été faites les deux photos du terrain (PC7 et PC8) à joindre au dossier.

Comment mettre un plan à l’échelle sur Autocad ?

Help

1. Cliquez sur l’onglet Début le groupe de fonctions Modification Echelle .
2. Sélectionnez l’objet à mettre à l’échelle .
3. Choisissez le point de base.
4. Entrez r (Référence).
5. Sélectionnez le premier et le deuxième point de référence ou spécifiez la valeur de la longueur de référence.

Comment faire un plan A l échelle 1-20 ?

Exemple : vous souhaitez dessiner un pigeonnier de 8 mètres de hauteur dans une feuille de 25 cm. de hauteur, avec l’échelle 1/20, 800 cm se traduiront par 800 x 1/20= 40 cm. sur le papier, c’est trop grand ! Si vous choisissez 1/100, 800 x 1/100= 8 cm.

Quelle est la définition de l échelle d’un dessin technique ?

En dessin technique, l’échelle d’un dessin indique la valeur du rapport entre les dimensions dessinées et les dimensions réelles.

Comment mettre à l’échelle 1 20eme ?

Une échelle 1/50, signifie que 1 cm de dessin représente 50 cm dans la réalité soit 2 cm pour 1,00 mètre. Nous pourrons aisément interpréter le dessin avec cette échelle. Une échelle 1/20, signifie que 1 cm de dessin représente 20 cm dans la réalité soit 5 cm pour 1,00 mètre.
