Comment trouver le neutre avec un testeur ?

Pour trouver le neutre (en principe fil bleu dans une installation normalisé) il faut soit:

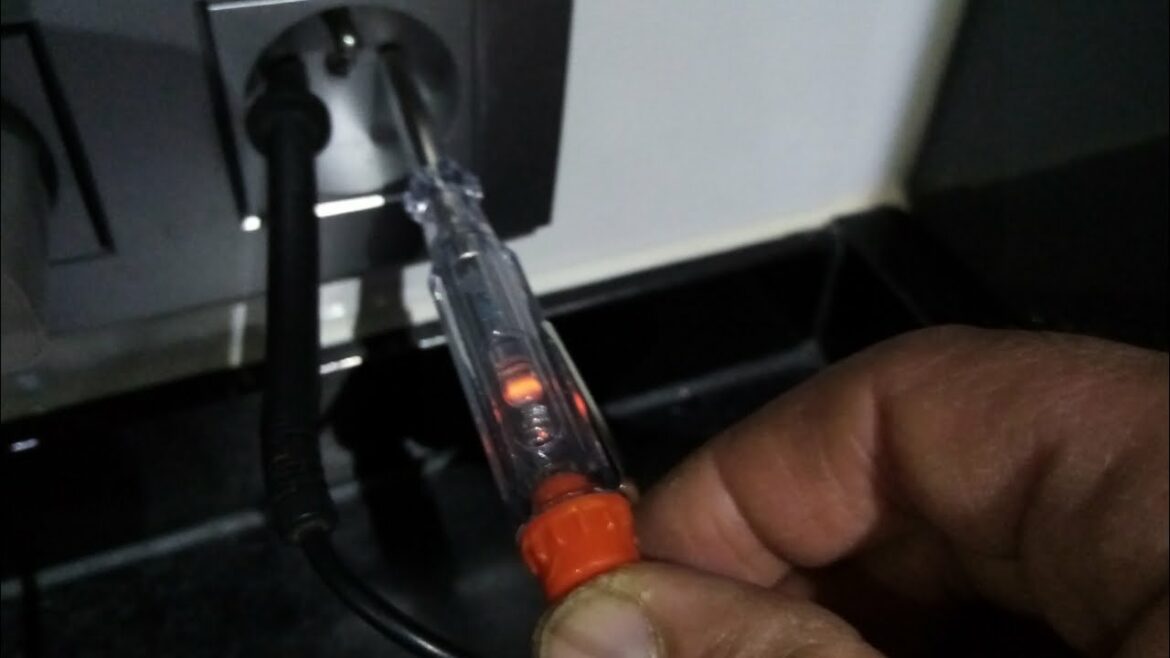

1. soit un tournevis testeur qui s’allume sur la phase (faute de mieux)
2. soit un multimètre (appareil de mesure ) entre PHASE et terre il y a une tension (environ 220v) entre NEUTRE et terre en principe rien si la terre et bonne.

Par ailleurs, Comment trouver la phase et le neutre avec un multimètre ?

Prendre le multimètre en position voltmètre, calibre supérieur à 230V. Faire la mesure au niveau de la prise entre une des arrivées et la terre: si le multimètre affiche 230V, c’est que la fiche dans laquelle la borne de mesure du multimètre est insérée est la phase, sinon, c’est le neutre.

cela dit, Comment trouver le bon neutre ?

– allumer toutes les lampes, et brancher un appareil sur une prise de chaque circuit. Débrancher les Neutres, fil par fil, noter les lampes et prises inertes, puis rebrancher. Les couples N+Ph qui donnent exactement les mêmes résultats sçont à associer.

Mais aussi Ou brancher le neutre sur une douille ? Le fil de terre est en général au milieu de la prise. La lettre N indique le neutre (fil bleu).
…
2. Reliez les fils

1. Faites passer le fil à l’arrière du culot percé.
2. Dénudez les extrémités du fil sur 5 mm grâce au couteau d’électricien ou à une pince à dénuder.
3. Reliez les fils aux bornes, et serrez les vis sans excès.

Comment tester les fils électriques ? Au cours de travaux ou lors d’une panne, on peut être amené à contrôler la présence de courant dans un fil électrique .
…
Marche à suivre

1. Mettre le multimètre en position volts alternatif calibre 250 mini (ou 300 peu importe).
2. Une touche sur le fil à tester .
3. L’autre touche sur l’endroit où l’on désire comparer.

Pourquoi respecter phase et neutre ?

Si on branche un appareil avec une phase à droite ou à gauche, tant que le neutre est présent, la tension électrique est bien existante et le courant peut alors circuler dans l’appareil branché sur la prise de courant.

Comment relier le neutre à la terre ?

Schéma du Neutre raccordé à la terre

Le neutre se relie à la terre sans impédance ni résistance de liaison. Ainsi, le courant de défaut Id entre phase et terre est pratiquement un court-circuit phase neutre, donc de valeur élevée.

Comment vérifier si il y a du courant avec un multimètre ?

Mesure de la tension

Brancher le multimètre et sélectionner la fonction voltmètre sous courant alternatif (V~) en tournant le commutateur rotatif. Ensuite régler le calibrage à sa plus grande valeur, soit 1000 V, pour plus de sécurité. Placer le cordon rouge sur le bornier correspond à la mesure de la tension à droite.

Qu’est-ce qu’un neutre commun ?

Neutres communs:

Le fil de section la plus importante provient du disjoncteur de branchement (Il peut aussi avoir un fil de section équivalente pour une prise électrique spécialisée 32A). … Un qui correspond à l’alimentation depuis le disjoncteur de branchement. Un pour le fil électrique de la prise 32A.

Quelle est la tension entre la terre et le neutre ?

La tension doit être aux environs de 120 V (en général, elle se situe entre 115 et 125 V). Vous obtenez exactement 118,5 V. La tension neutre–terre est une chute de tension (également appelée chute ohmique) causée par le courant de charge qui traverse l’impédance du fil blanc.

Pourquoi il y a du courant dans le neutre ?

… si tes charges triphasées ne sont pas équilibrées, il y a un courant dans le fil de neutre et donc une tension sur le neutre … Il serait peut-être bon de savoir quel est l’environnement exact pour lequel la question est posée. Pour le « domestique », EDF fournit le neutre.

Où est le neutre sur une ampoule ?

Au plafond, à l’emplacement où la lampe est située, il y a 3 fils électriques (un fil, généralement rouge, pour la Phase, un fil bleu pour le Neutre et un fil vert / jaune pour la Terre).

Comment mettre les fils sur une douille ?

Retirez les dominos protégeant les fils, puis dévissez la bague de la douille maintenant le corps au capuchon. Faites passer les fils électriques dans le capuchon, desserrez les vis de serrage des bornes, puis dénudez les fils. Insérez-les ensuite dans les bornes et resserrez les vis de serrage.

Comment brancher les fils d’une lampe ?

Pour installer votre lampe, vous devez raccorder les fils de la lampe à ceux du plafond, en insérant chaque fil en face du fil de la même couleur dans le domino. Reliez toujours les fils dans l’ordre suivant: d’abord, le conducteur de protection puis le conducteur neutre et en dernier, le conducteur de phase.

Comment tester un fil électrique avec un multimètre ?

Touchez un fil sur l’une des bornes et touchez avec la deuxième borne l’autre extrémité du fil électrique. Si le multimètre s’allume, émet un bip ou affiche une résistance nulle, cela signifie que l’électricité peut circuler librement dans votre fil électrique. Sinon, le fil est cassé.

Comment savoir si le courant passe dans un câble ?

Le crayon testeur fonctionne par le principe : la détection des champs électromagnétiques par la présence de courant. Pour tester le fil électrique, vous devez approcher la pointe blanche du crayon vers le fil électrique sans le toucher. S’il y a du courant, le testeur réagit en allumant la lumière rouge.

Comment savoir si un fil électrique est coupé ?

Chaque fil doit être continu, c’est à dire biper. Si pour une cosse donnée aucun fil ne bip cela signifie qu’un fil est coupé, le cable est donc à remplacer.

Est-ce grave d’inverser la phase et le neutre ?

Une inversion phase neutre en amont du disjoncteur général entraîne l’absence de protection sur l’ensemble des conducteurs de phase de votre installation électrique. Le neutre se retrouve protégé à la place de la phase car la protection des disjoncteurs est unipolaire même si leur coupure se fait de manière bipolaire.

Quel est le rôle du neutre ?

Une fois que l’appareil est alimenté électriquement, il faut permettre au courant de retourner vers le circuit d’EDF : on utilise le neutre. Il est lui aussi théoriquement nul, sauf en cas de dysfonctionnement électrique, puisque la moyenne des tensions positives et des tensions négatives de la phase doit être de zéro.

Quel est le rôle de neutre ?

Voici à quoi sert le neutre : Le neutre permet d’avoir deux tensions disponibles avec un seul transformateur et un seul câble d’alimentation (230 volts et 400 volts) ; … On utilise le neutre car il permet au courant de retourner vers le réseau EDF, une fois que l’appareil électrique est alimenté.

Quelle est la différence entre la terre et le neutre ?

Le neutre sert de point de référence dans l’installation électrique. Le conducteur neutre est donc normalement un conducteur de courant. Il joue un rôle dans l’équilibrage de la charge. La terre n’est normalement pas un conducteur sous tension.

Quel est le rôle du neutre dans une installation ?

Une fois que l’appareil est alimenté électriquement, il faut permettre au courant de retourner vers le circuit d’EDF : on utilise le neutre. Il est théoriquement nul, sauf en cas de dysfonctionnement électrique, puisque la moyenne des tensions positives et des tensions négatives de la phase doit être de zéro.

Où va le courant du neutre ?

Du point de vue fonctionnel, le neutre sert à retourner le courant en sortie vers le réseau EDF une fois que l’appareil électrique est alimenté. Il permet également d’avoir deux tensions disponibles avec un seul transformateur et un câble d’alimentation (230 V et 400 V triphasé).
