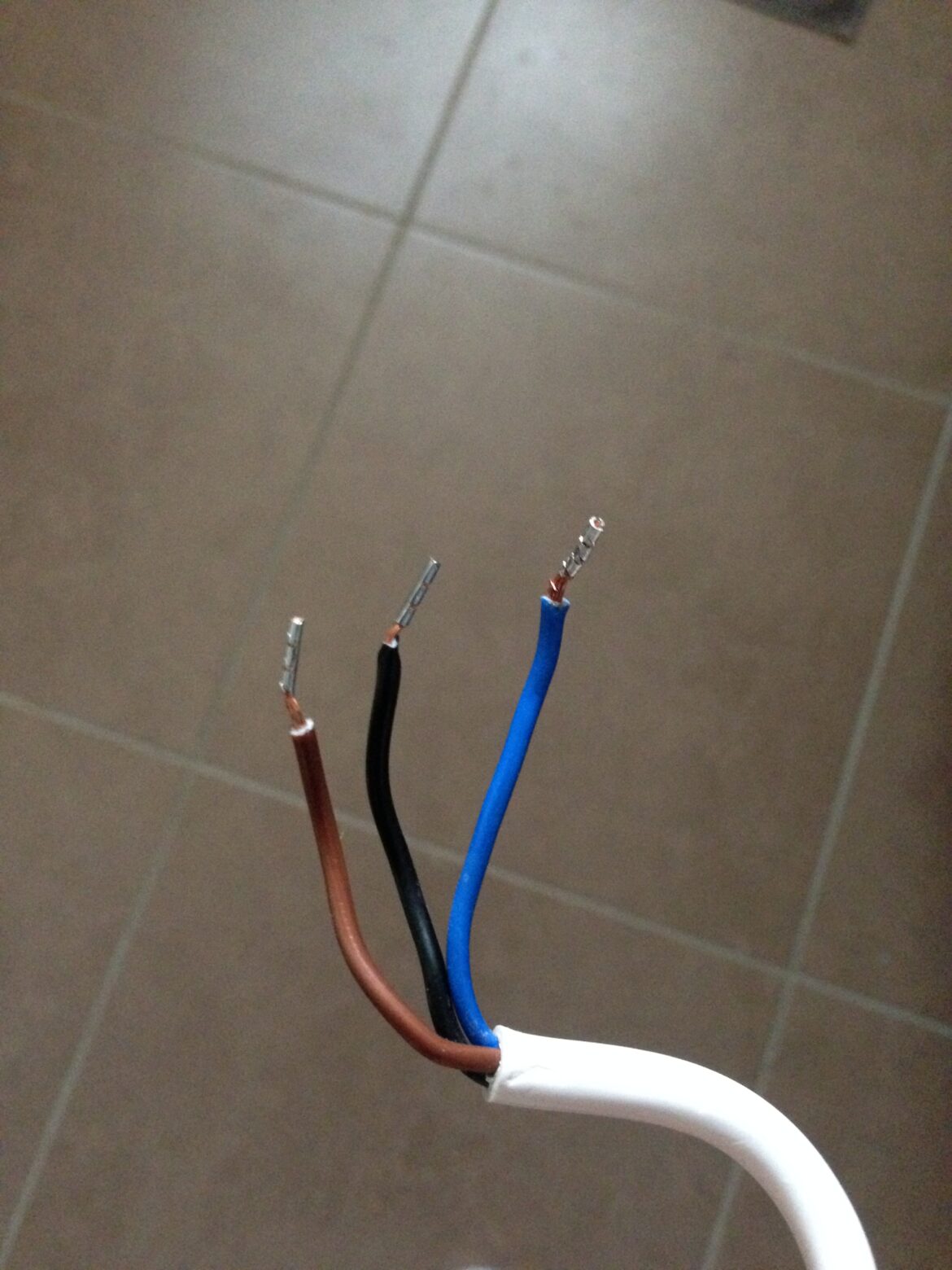

Ou brancher le fil noir ?

Le niveau à bulles vous permet de vérifier le bon alignement du programmateur fil pilote, sur votre mur. Puis, effectuez les raccordements électriques : le Neutre (fil bleu) sur la borne N ; la phase (fil rouge ou marron) sur la borne L et le fil pilote (fil noir) sur la zone 1.

Par ailleurs, Ou brancher le fil vert ?

Ces deux couleurs, le bleu et la double coloration vert-jaune qui font partie du “code couleur en électricité” (entre guillemets puisque ce n’est pas réellement un code). Elle doivent uniquement être utilisées respectivement pour le neutre et la terre.

cela dit, Ou brancher le fil pilote sur un radiateur ?

Raccorder le fil pilote du radiateur

Ensuite, on accède à la sortie des câbles du mur en enlevant tout simplement le cache mural. C’est là qu’on relie – si ce n’est déjà fait – le fil pilote du radiateur au connecteur correspondant parmi les branchements issus de la prise murale.

Mais aussi Ou brancher le fil bleu ? Le bleu sur la borne neutre, Le vert/jaune sur la borne terre, Le rouge sur la borne phase (ce fil peut être d’une couleur différente).

Comment trouver le fil pilote ? Vous n’avez pas les fils pilotes dans votre installation électrique MAIS vos radiateurs en sont équipés, vous pouvez installer un RF6600FP connecté. Comment reconnaitre le fil pilote ? Langage universel des fils. Au côté de ces trois fils, selon votre installation vous pourrez identifier le fil pilote de couleur noir.

Sommaire

Ou brancher le fil vert et jaune ?

Le bleu sur la borne neutre, Le vert/jaune sur la borne terre, Le rouge sur la borne phase (ce fil peut être d’une couleur différente).

Comment branchement luminaire 3 fils ?

Pour les 3 fils : Raccordez le conducteur neutre bleu et le conducteur de phase brun à votre réseau électrique. Ensuite, il faut relier le conducteur de commutation noir à la lampe. Puis, vous raccordez celle-ci au conducteur neutre de variateur.

Ou brancher le fil neutre ?

Par convention, sur une prise vue de face, le neutre est à gauche et la phase, à droite. Pour s’assurer qu’une prise est correctement raccordée, vous pouvez la contrôler sans rien démonter.

Qu’est-ce qu’un fil pilote sur un radiateur électrique ?

Sur un radiateur électrique, le fil pilote est un fil, le plus souvent de couleur noire ou grise, qui, comme son nom l’indique, permet de piloter et de programmer le radiateur. C’est grâce à lui que vous pouvez définir quel mode de chauffage sera appliqué au radiateur ; aussi appelée « allure de chauffage ».

Comment utiliser le fil pilote ?

Il faut brancher le Neutre, la Phase (rouge) Le I du module Fibaro sur la phase (Rouge ) et le 0 qui correspond à la sortie sur la DIODE. Ensuite au niveau de la boite d’encastrement l’ensemble rentre très bien avec les bornes Wago il suffit de rebrancher les fils du modules sur les bornes.

C’est quoi le fil pilote ?

Le fil pilote est le « transmetteur » entre la centrale de programmation et chaque appareil du logement. Il sert à activer les différents modes possibles correspondant à des consignes de température. … Les 2 ordres suivants servent pour les fonctions « confort » (température choisie) et « éco » (confort – 3,5°C).

C’est quoi un fil pilote radiateur ?

Comment savoir si il y a un fil pilote ?

Pour savoir si votre radiateur est équipé d’un fil pilote, deux possibilités : Si votre radiateur possède deux molettes de réglage : une pour la température et une comportant des icônes du type « horloge » ou bien des mentions comme « Prog » ou « Auto », c’est qu‘il est « fil pilote » et donc compatible Sowee !

Comment fonctionne le fil pilote d’un radiateur ?

En fonction des signaux électriques reçus sur cette entrée fil pilote, le radiateur va se positionner sur différents ordres de chauffe basés sur la température de consigne définie sur le thermostat du radiateur. Le radiateur ajuste son fonctionnement pour atteindre la température indiquée par l’ordre qui est donné.

Quel fil amène le courant ?

Électricité : voici le code couleur des fils électriques

Une fois que vous aurez en tête ce code couleur, vous pourrez même installer une prise électrique en Autriche. Fil rouge, marron ou noir : la phase. C’est lui qui amène le courant. Fil rayé jaune et vert : la terre.

Quels fils brancher pour un luminaire ?

Le fil bleu est celui du neutre, le marron celui de la phase, commandée par un interrupteur: vous pourrez donc brancher directement les conducteurs du lustre à ces deux conducteurs par l’intermédiaire d‘un domino (dé de raccordement) ou de connecteurs.

Comment savoir quel fil est le neutre ?

En principe, les fils électriques possèdent un code couleur : rouge pour la phase, bleu pour le neutre, jaune et vert pour les fils de terre.

Comment brancher 3 fils sur un domino ?

Etape 1 : rentrez les gaines ou les câbles dans la boîte de dérivation.
Etape 2 : coupez à longueur et dénudez les fils électriques.
Etape 3 : dévissez les vis du domino .
Etape 4 : insérez les fils électriques.
Etape 5 : protégez vos connecteurs.

Comment cabler un luminaire ?

Ôtez la douille et la fiche du boîtier DCL. Placez les fils dans la fiche DCL : la phase sur la borne L, le neutre sur la borne N, la terre au milieu. Serrez le cache-fil de la fiche sur le câble du lustre. Clipsez la fiche dans le boîtier au plafond, suspendez le luminaire au crochet et remontez le cache-fil.

Comment brancher les fils d’un plafonnier ?

Commencez par dénuder les fils du câble du plafonnier sur 8 à 10 mm. Vissez le câble du luminaire au domino fourni et accrochez-le au crochet du boîtier DCL. Reliez les câbles du plafonnier aux fils qui sortent du plafond et connectez-les au domino.

Ou brancher le fil marron ?

Le fil rouge, marron ou noir correspond au conducteur de phase. En clair, c’est par ce câble électrique que le courant arrive. Le fil jaune et vert rayé correspond au conducteur de protection, qui permet la mise à terre, et qui ne conduit pas le courant. Le fil orange ou le violet est un « fil navette ».

Comment trouver le neutre avec un testeur ?

Pour trouver le neutre (en principe fil bleu dans une installation normalisé) il faut soit:

soit un tournevis testeur qui s’allume sur la phase (faute de mieux)
soit un multimètre (appareil de mesure ) entre PHASE et terre il y a une tension (environ 220v) entre NEUTRE et terre en principe rien si la terre et bonne.

Comment savoir où est la phase et le neutre ?

En principe, les fils électriques possèdent un code couleur : rouge pour la phase, bleu pour le neutre, jaune et vert pour les fils de terre.
