Le niveau à bulles vous permet de vérifier le bon alignement du programmateur fil pilote, sur votre mur. Puis, effectuez les raccordements électriques : le Neutre (fil bleu) sur la borne N ; la phase (fil rouge ou marron) sur la borne L et le fil pilote (fil noir) sur la zone 1. ✅
or Comment savoir où est la phase et le neutre ? Le code couleur est le suivant : Neutre : bleu ; Terre : jaune / vert ; Phase : rouge et toute couleur autre que le bleu ou le jaune / vert.
Ou brancher le fil blanc ? Le blanc et le gris sont connectés uniquement à d’autres fils blancs et gris. Bien qu’ils soient neutres, ils peuvent toujours supporter le courant, en particulier la charge non équilibrée – l’électricité non utilisée et restituée au service électrique. Le vert indique la mise à la terre d’un circuit électrique.
Ou brancher le fil pilote d’un radiateur électrique ? Plus concrètement : deux possibilités s’offrent à vous selon que le fil pilote est raccordé au tableau électrique’ ou pas. S’il n’est pas relié, il est nécessaire d’utiliser une boîte de connexion afin de raccorder le thermostat avec fil pilote à la borne du tableau électrique.
Sommaire
C’est quoi un fil pilote ?
Le fil pilote est le « transmetteur » entre la centrale de programmation et chaque appareil du logement. Il sert à activer les différents modes possibles correspondant à des consignes de température. … Les 2 ordres suivants servent pour les fonctions « confort » (température choisie) et « éco » (confort – 3,5°C).
Comment savoir quel fil est le neutre ? En principe, les fils électriques possèdent un code couleur : rouge pour la phase, bleu pour le neutre, jaune et vert pour les fils de terre.
Comment reconnaître les fils électriques ? Pour reconnaître ces fils, il existe des normes qui définissent des codes couleurs à respecter. Le fil bleu correspond au neutre (N) ; Le fil rouge (noir ou marron) correspond au fil de phase (L) ; Le fil vert et jaune correspond au fil de terre.
Comment reconnaître phase et neutre sans terre ? Prendre le multimètre en position voltmètre, calibre supérieur à 230V. Faire la mesure au niveau de la prise entre une des arrivées et la terre: si le multimètre affiche 230V, c’est que la fiche dans laquelle la borne de mesure du multimètre est insérée est la phase, sinon, c’est le neutre.
Ou brancher le fil bleu ?
Comment brancher une prise électrique ?
- Le bleu sur la borne neutre,
- Le vert/jaune sur la borne terre,
- Le rouge sur la borne phase (ce fil peut être d’une couleur différente).
Ou brancher le fil jaune ? Le fil jaune est celui du « conducteur de protection », autrement dit le fil de terre, qui n’est à raccorder à la carcasse du lustre que si celle-ci est conductrice. Le plot de raccordement est en général indiqué sur les luminaires par le symbole correspondant (trois traits parallèles formant un triangle).
Ou brancher le fil neutre ?
Dans un tableau électrique, le neutre est branché à gauche et la phase à droite. C’est obligatoire notamment à cause des inscriptions sur le matériel.
Quel fil pour brancher un radiateur ? Le branchement électrique
Avant de positionner le radiateur, on va le raccorder au réseau électrique qui est composé de 3 fils, dont les couleurs sont les suivantes : bleu (neutre), rouge ou marron (pour la phase) et vert/jaune (pour la terre).
Ou brancher le fil pilote sur un thermostat ?
Pour que le système de chauffage fonctionne correctement, le thermostat avec fil pilote doit être relié à la borne du tableau électrique destinée au circuit de chauffage, via une boîte de connexion.
Quel courant passe par le fil pilote ?
Le fil pilote est basé sur le signal électrique alternatif 230 Vac. Il peut envoyer 6 ordres : Confort, Eco, Confort -1°C, Confort -2°C, Hors gel, arrêt chauffage. Ces modes de chauffe garantissent un bon confort de chauffage et des économies d’énergies.

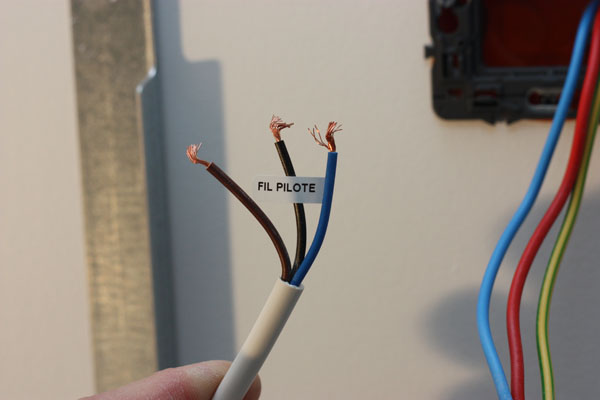

Comment savoir si on a un fil pilote ? Vérifiez le câble de raccordement, les radiateurs avec fils pilote disposent d’au moins 3 fils. Généralement, le conducteur fil pilote est de couleur noire ou grise. Dans ce cas, il sera possible d’activer la fonction « Radiateur fil pilote » dans votre App Home + Control.
Comment mettre un fil pilote ? Réussissez l’installation de votre programmateur fil pilote en 5 étapes :
- Raccorder le programmateur dans le tableau.
- Raccorder le fil pilote du radiateur.
- Installer le programmateur.
- Brancher le programmateur.
- Mettre en service le programmateur.
Qu’est-ce qu’un fil électrique neutre ?
Le neutre est le fil électrique qui permet le retour du courant au distributeur dans une installation électrique et assure d’obtenir une tension de 220 V monophasée à partir d’une tension de 380 V triphasée. Sa rupture peut néanmoins faire griller vos appareils et vous mettre en danger.
Pourquoi il y a du courant dans le neutre ? La rupture de neutre est une coupure de l’arrivée de ce fil dit « Neutre » en AMONT de votre disjoncteur de branchement ou de votre compteur de distribution. Dans tous les cas le capot supérieur de ce disjoncteur doit être plombé par l’EDF. …
Comment reconnaître le fil positif ?
Si les fils sont noir et rouge, le fil noir est le fil négatif et le fil rouge est le fil positif. Si les deux fils sont noirs, mais un des deux a des stries blanches, alors le fil strié est le fil négatif et le fil entièrement noir est le fil positif X Source de recherche .
Pourquoi 4 fils électriques ? Ces fils de la même couleur permettront de relier les deux interrupteurs. Lorsque l’on installe un interrupteur, il est obligatoire de brancher 4 fils. Cette norme bien connue des professionnels de l’électricité vous assure une installation sécurisée et parfaitement fonctionnelle.
Pourquoi certaines prises n’ont pas de terre ?
Pourquoi certains appareils n’ont pas de prise de terre ? Il est possible que certains appareils disposent d’un câble dépourvu d’une liaison de terre. Cela signifie qu’ils sont à double isolement (classe 2) et qu’aucun élément métallique relié au réseau n’est accessible à l’utilisateur.
Comment savoir quel est le fil de terre ? Les fils électriques répondent à un code de couleur : les fils de phase : en rouge ; les fils du neutre : en bleu ; les fils de terre : en jaune et vert.
Comment vérifier la mise à la terre ?
Vous pouvez utiliser un testeur électrique pour savoir si elles sont bien reliées à la terre. A l’aide d’un multimètre, mesurez la tension en position volts. Prise bien reliée à la terre : vous devez obtenir une tension de 230V entre la phase et la terre. La tension entre le neutre et la terre reste casi nulle.
