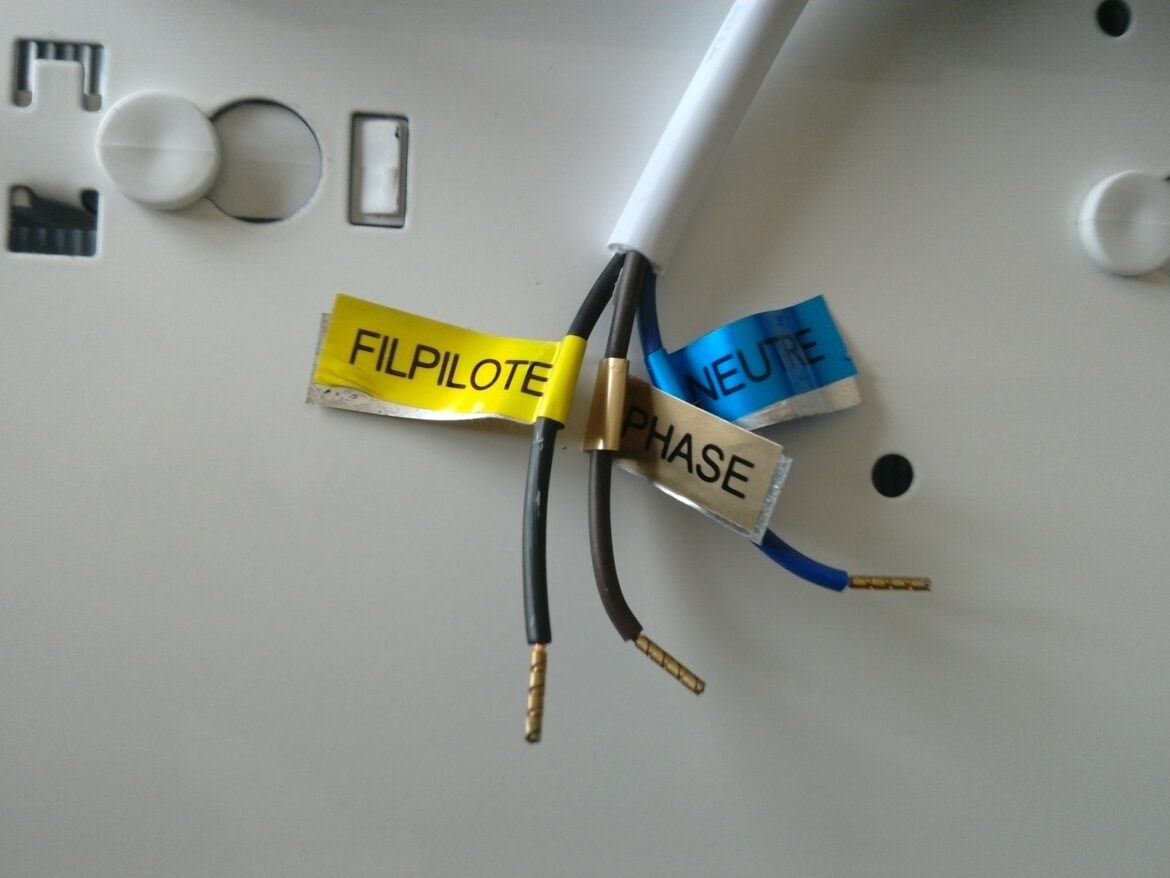

Raccorder le fil pilote du radiateur
Ensuite, on accède à la sortie des câbles du mur en enlevant tout simplement le cache mural. C’est là qu’on relie – si ce n’est déjà fait – le fil pilote du radiateur au connecteur correspondant parmi les branchements issus de la prise murale.
Par ailleurs, Ou brancher le fil marron ?
Le fil rouge, marron ou noir correspond au conducteur de phase. En clair, c’est par ce câble électrique que le courant arrive. Le fil jaune et vert rayé correspond au conducteur de protection, qui permet la mise à terre, et qui ne conduit pas le courant. Le fil orange ou le violet est un « fil navette ».
cela dit, Qu’est-ce qu’un fil pilote sur un radiateur électrique ?
Sur un radiateur électrique, le fil pilote est un fil, le plus souvent de couleur noire ou grise, qui, comme son nom l’indique, permet de piloter et de programmer le radiateur. C’est grâce à lui que vous pouvez définir quel mode de chauffage sera appliqué au radiateur ; aussi appelée « allure de chauffage ».
Mais aussi Ou brancher le fil pilote sur un thermostat ? Pour que le système de chauffage fonctionne correctement, le thermostat avec fil pilote doit être relié à la borne du tableau électrique destinée au circuit de chauffage, via une boîte de connexion.
Quel courant passe par le fil pilote ? Le fil pilote est basé sur le signal électrique alternatif 230 Vac. Il peut envoyer 6 ordres : Confort, Eco, Confort -1°C, Confort -2°C, Hors gel, arrêt chauffage. Ces modes de chauffe garantissent un bon confort de chauffage et des économies d’énergies.
Sommaire
Ou brancher le fil bleu ?
Le bleu sur la borne neutre, Le vert/jaune sur la borne terre, Le rouge sur la borne phase (ce fil peut être d’une couleur différente).
Ou brancher le fil neutre ?
Dans un tableau électrique, le neutre est branché à gauche et la phase à droite. C’est obligatoire notamment à cause des inscriptions sur le matériel.
Ou brancher le fil vert ?
Ces deux couleurs, le bleu et la double coloration vert-jaune qui font partie du “code couleur en électricité” (entre guillemets puisque ce n’est pas réellement un code). Elle doivent uniquement être utilisées respectivement pour le neutre et la terre.
Comment fonctionne le fil pilote d’un radiateur ?
En fonction des signaux électriques reçus sur cette entrée fil pilote, le radiateur va se positionner sur différents ordres de chauffe basés sur la température de consigne définie sur le thermostat du radiateur. Le radiateur ajuste son fonctionnement pour atteindre la température indiquée par l’ordre qui est donné.
Comment utiliser le fil pilote ?
Il faut brancher le Neutre, la Phase (rouge) Le I du module Fibaro sur la phase (Rouge ) et le 0 qui correspond à la sortie sur la DIODE. Ensuite au niveau de la boite d’encastrement l’ensemble rentre très bien avec les bornes Wago il suffit de rebrancher les fils du modules sur les bornes.
Comment brancher un radiateur sans le fil pilote ?
Attention il ne faut jamais relier le fil pilote de l’appareil au fil de terre (bicolore vert et jaune) de la ligne. Vous ne brancherez au domino que le fil de phase et le neutre (marron et bleu). Une fiche sur notre site est consacrée au BRANCHEMENT D’UN RADIATEUR A FLUIDE CALOPORTEUR, n’hésitez pas à la consulter.
Comment mettre un fil pilote ?
Réussissez l’ installation de votre programmateur fil pilote en 5 étapes :
- Raccorder le programmateur dans le tableau.
- Raccorder le fil pilote du radiateur.
- Installer le programmateur.
- Brancher le programmateur.
- Mettre en service le programmateur.
C’est quoi le fil pilote ?
Le fil pilote est le « transmetteur » entre la centrale de programmation et chaque appareil du logement. Il sert à activer les différents modes possibles correspondant à des consignes de température. … Les 2 ordres suivants servent pour les fonctions « confort » (température choisie) et « éco » (confort – 3,5°C).
Pourquoi couper le fil pilote ?
ATTENTION : pour installer le module sur votre radiateur il faut penser à couper le disjoncteur correspondant à votre radiateur ! Mais aussi penser à couper le disjoncteur qui gère le fil pilote car lui délivre une tension dangereuse !
Quel fils brancher en premier ?
En pratique: Pour rebrancher votre batterie:
Il faut brancher votre câble rouge positif sur la borne positive ( + ) de votre batterie en premier pour éviter tout faut contact et tout problème ! Puis vous pouvez rebrancher votre câble négatif ( – ) sur votre borne négative de votre batterie.
Quels fils brancher pour un luminaire ?
Le fil bleu est celui du neutre, le marron celui de la phase, commandée par un interrupteur: vous pourrez donc brancher directement les conducteurs du lustre à ces deux conducteurs par l’intermédiaire d‘un domino (dé de raccordement) ou de connecteurs.
Comment brancher les fils sur une prise mâle ?
Branchez ! Le branchement pour ce type de prise est on ne peut plus simple : cherchez tout d’abord la terre, qui est au milieu un peu au dessus des deux autres prises (symbolisée en jaune/vert sur notre photo). Insérez ensuite le neutre et la phase (fils rouge et bleu) dans les deux trous situés à gauche et à droite.
Comment relier le neutre à la terre ?
Schéma du Neutre raccordé à la terre
Le neutre se relie à la terre sans impédance ni résistance de liaison. Ainsi, le courant de défaut Id entre phase et terre est pratiquement un court-circuit phase neutre, donc de valeur élevée.
Comment trouver le neutre avec un testeur ?
Pour trouver le neutre (en principe fil bleu dans une installation normalisé) il faut soit:
- soit un tournevis testeur qui s’allume sur la phase (faute de mieux)
- soit un multimètre (appareil de mesure ) entre PHASE et terre il y a une tension (environ 220v) entre NEUTRE et terre en principe rien si la terre et bonne.
Comment trouver le neutre avec un multimètre ?
Prendre le multimètre en position voltmètre, calibre supérieur à 230V. Faire la mesure au niveau de la prise entre une des arrivées et la terre: si le multimètre affiche 230V, c’est que la fiche dans laquelle la borne de mesure du multimètre est insérée est la phase, sinon, c’est le neutre.
Comment branchement luminaire 3 fils ?
Pour les 3 fils : Raccordez le conducteur neutre bleu et le conducteur de phase brun à votre réseau électrique. Ensuite, il faut relier le conducteur de commutation noir à la lampe. Puis, vous raccordez celle-ci au conducteur neutre de variateur.
Comment cabler un luminaire ?
Ôtez la douille et la fiche du boîtier DCL. Placez les fils dans la fiche DCL : la phase sur la borne L, le neutre sur la borne N, la terre au milieu. Serrez le cache-fil de la fiche sur le câble du lustre. Clipsez la fiche dans le boîtier au plafond, suspendez le luminaire au crochet et remontez le cache-fil.
Comment brancher les fils d’un plafonnier ?
Commencez par dénuder les fils du câble du plafonnier sur 8 à 10 mm. Vissez le câble du luminaire au domino fourni et accrochez-le au crochet du boîtier DCL. Reliez les câbles du plafonnier aux fils qui sortent du plafond et connectez-les au domino.
