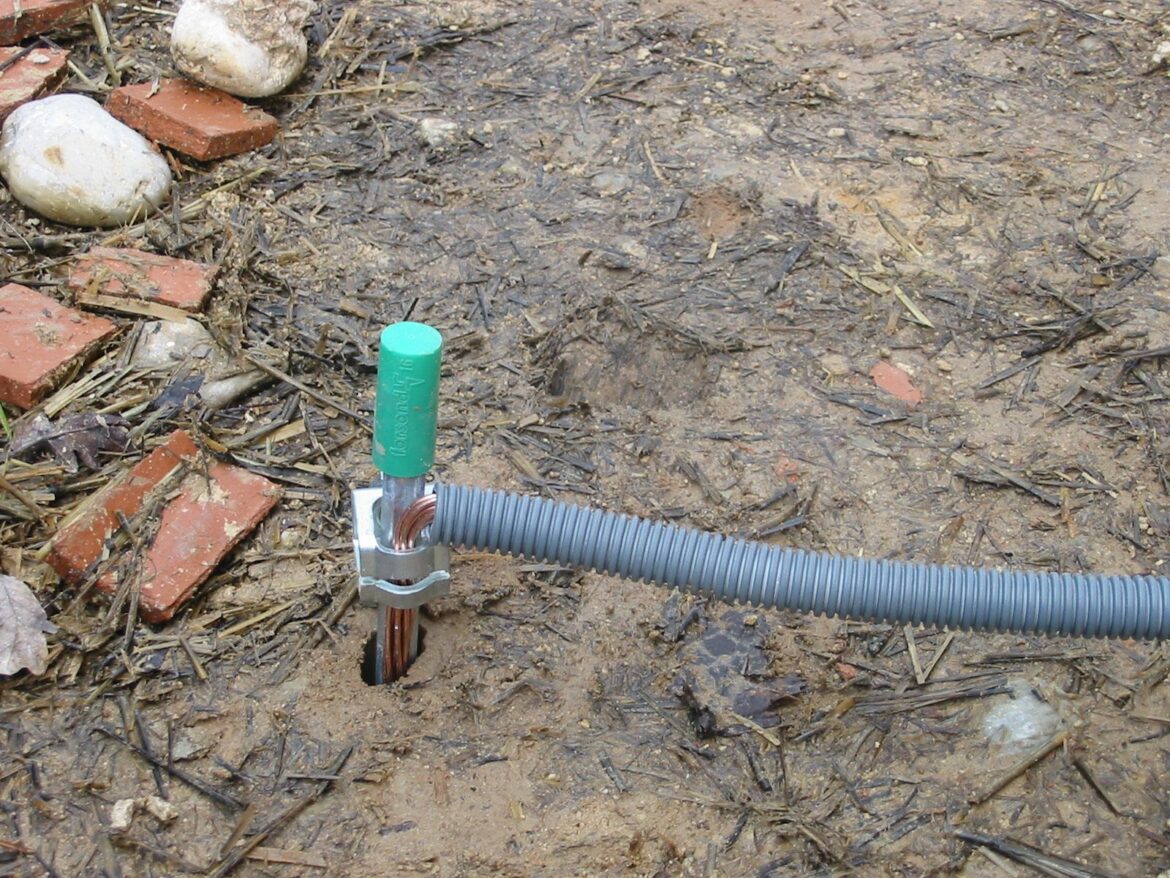

la prise de terre doit être enfouie à une profondeur d’environ un mètre pour être efficace par tous les temps, aussi bien lorsqu’il gèle que par temps sec. Un piquet de terre enfoncé à une profondeur de plusieurs mètres permet parfois d’atteindre des couches géologiques de plus faible résistance.
Par ailleurs, Où mettre la barrette de terre ?
L’emplacement de la barrette dans le circuit de mise à la terre: La première des informations importante à savoir, c’est la position de la barrette de terre dans le circuit de mise à la terre. Elle se situe entre le piquet de terre et le bornier de répartition du tableau électrique.
cela dit, Comment bien enfoncer le piquet de terre ?
Les outils pour creuser un trou de piquet : tarière, pioche et barre à mine. Une fois le piquet dans son trou, vous rebouchez avec les matériaux précédement extraits ; cailloux vers le fond pour un bon drainage et finir avec un mélange terre cailloux, arrosez si possible et tasser.
Mais aussi Comment mesurer une prise de terre avec un multimètre ? Pour la mesurer, vous pouvez utiliser un multimètre ou voltmètre. La méthode des 62 % : placez-vous à un endroit où vous pourrez enfoncer deux piquets dans le sol. La tension se mesure via une tenson envoyée dans le premier piquet et la valeur obtenue dans le deuxième.
Comment mesurer piquet de terre ? Vous devez vous munir de deux piquets et vous placer dans un endroit où vous pouvez les enfoncer dans le sol. La tension se mesure par l’envoi d’un courant électrique dans le premier piquet et la valeur obtenue entre le second piquet et la prise de terre. Vous devez également vous préoccuper de la barrette de mesure.
Sommaire
Pourquoi une barrette de terre ?
La raison essentielle de cette barrette est de pouvoir tester, ou vérifier, la qualité de la liaison, de l’installation électrique d’un bâtiment, à la terre afin de pouvoir vérifier son efficacité et garantir la sécurité des utilisateurs du bâtiment.
Comment mesurer la résistance de terre avec un Multimetre ?
Pour la mesurer, vous pouvez utiliser un multimètre ou voltmètre. La méthode des 62 % : placez-vous à un endroit où vous pourrez enfoncer deux piquets dans le sol. La tension se mesure via une tenson envoyée dans le premier piquet et la valeur obtenue dans le deuxième.
Comment tester la barrette de terre ?
Vous devez vous munir de deux piquets et vous placer dans un endroit où vous pouvez les enfoncer dans le sol. La tension se mesure par l’envoi d’un courant électrique dans le premier piquet et la valeur obtenue entre le second piquet et la prise de terre. Vous devez également vous préoccuper de la barrette de mesure.
Comment enfoncer un support de poteau à planter ?
Battre le pieds de poteau
- Placer la pointe de l’ancre sur le repère pris avec le plomb.
- A l’aide d’un marteau, enfoncer le pied de quelques centimètres,
- Prendre l’aplomb du pied avec le niveau à bulle,
- A l’aide d’une masse, continuer à battre jusqu’à l’enfoncement complet de l’ancre (la platine doit affleurer le sol).
Quel appareil pour mesurer la terre ?
Ceci conduit à la nécessité de mesurer convenablement la valeur de la résistance des terres. Le telluromètre (ou ohmmètre de terre ou contrôleur de terre) est l’appareil de mesure destiné à cette utilisation.
Comment mesurer une liaison équipotentielle ?
Mesurez ensuite la résistance entre tous les éléments métalliques raccordés par les liaisons équipotentielles et le circuit de terre : placez une pointe de mesure sur l’élément métallique (grattez la peinture si besoin) et, par exemple, l’autre pointe de mesure sur la fiche mâle de terre d’une prise de courant.
Comment mesurer un condensateur avec un multimètre ?
Il suffit de relier le multimètre au composant pour tester le condensateur, la pointe rouge du multimètre sur le + du condensateur, la pointe noire sur le -. Selon les modèles de condensateurs, le signe peut être situé directement sur le corps du condensateur, sur un fil, sur une broche ou sur une borne.
Quel est la valeur de la résistance de terre ?
Idéalement, la terre doit présenter une résistance de zéro ohm. Il n’existe pas de seuil de résistance de terre standard reconnu par tous les organismes. La NFPA et l’IEEE recommandent une valeur de résistance de terre de 5 ohms maximum.
Comment diminuer la résistance de la terre ?
Pour réduire la valeur de la résistance d’une prise de terre trop élevée, il est possible d’installer plusieurs piquets de terre, cette solution consiste à installer plusieurs piquets en acier galvanisée de 2 mètres (minimum) et séparés les uns des autres d’au moins 2 mètres.
Qu’est-ce qu’un bornier de raccordement ?
Situé dans le tableau électrique, c’est lui qui permet de relier un ou plusieurs conducteurs au reste de l’installation, comme une sorte de « pont » de distribution. On parle parfois de bornier de raccordement du tableau électrique, ou de bornier de répartition.
Comment mesurer la résistance de la prise de terre ?
Pour mesurer une résistance, on utilise toujours la loi d’Ohm: U=RxI. Dans le cas du telluromètre, il y a une injection de courant dans la terre à une tension constante. De ce fait, suivant la mesure du courant réalisées par l’appareil, il est possible d’en déduire la valeur de la résistance de la prise de terre.
Comment mesurer une boucle de terre ?
Placez une pince multimètre de terre, comme le Fluke 1630, autour du piquet de terre ou du câble de connexion. Une moitié de la pince produit une tension connue alors que l’autre moitié mesure le courant. Le testeur détermine automatiquement la résistance de la boucle de terre au niveau de cette connexion à la masse.
Comment mesurer une fuite à la terre ?
Il n’est pas toujours facile de détecter la fuite de courant. Il faut pour cela réaliser une inspection de l’installation électrique en s’aidant d’un multimètre. Cet appareil est pourvu d’une fonction ohmmètre qui peut être employée pour déterminer sans difficulté le défaut d’isolement.
Comment savoir si un immeuble est relié à la terre ?
220 à 230 volts entre les 2 broches, Si c’est une prise avec Terre , 0 à 5 Volts entre cette broche T et l’une des broches précédents , et 220 à 230 V avec l’autre broche, De même, mesurez la tension entre une chaque masse métallique ( tuyau, radiateur, …) et la borne T d’une prise voisine. Vous devrez trouver 0 Volts.
Comment fixer des pieds de poteaux ?
Voici comment les ancrer.
…
Insérer les chevilles métalliques dans chacun des trous à l’aide d’un marteau.
- Remettre le pied du poteau en place.
- Insérer les boulons munis d’une rondelle métallique.
- Visser les boulons jusqu’au serrage complet avec une clé plate, à molette ou à douille.
Comment planter un poteau dans la terre ?
Planter le poteau en pleine terre
La méthode la plus simple, mais aussi la plus risquée pour le bois et la moins robuste, consiste à planter directement le poteau en pleine terre, après avoir creusé au louchet ou à la barre à mine, un avant-trou d’au moins un quart de sa longueur.
Comment planter un piquet bien droit ?
Remplissez le trou de graviers ou de terre tassés.
- Avant de tasser la terre ou les graviers, placez un niveau à bulle contre le piquet et ajustez l’angle de celui-ci afin qu’il soit bien droit .
- Si vous souhaitez faire pousser de l’herbe au pied du piquet , utilisez de la terre et non des graviers pour la couche du haut.
