Où planter son piquet de terre ?

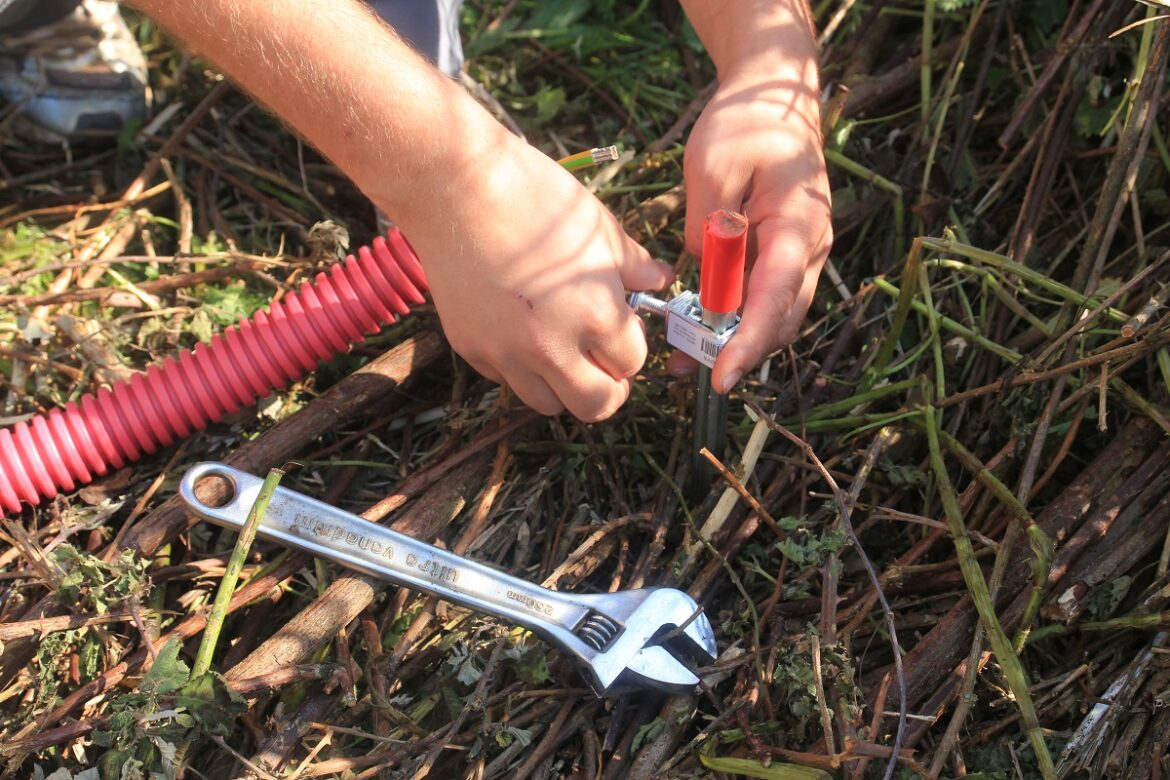

Installer un piquet de terre:

Le piquet est enfoncé dans une zone ou la terre est bien présente en profondeur, avec un minimum de cailloux, de pierre de ou de gravier. Le sable n’est pas un bon conducteur non plus, il ne faut pas planter le piquet de terre dans une zone sableuse.

Par ailleurs, Comment installer une prise de terre dans une maison ?

la prise de terre doit être enfouie à une profondeur d’environ un mètre pour être efficace par tous les temps, aussi bien lorsqu’il gèle que par temps sec. Un piquet de terre enfoncé à une profondeur de plusieurs mètres permet parfois d’atteindre des couches géologiques de plus faible résistance.

cela dit, Comment tester un piquet de terre ?

Vous devez vous munir de deux piquets et vous placer dans un endroit où vous pouvez les enfoncer dans le sol. La tension se mesure par l’envoi d’un courant électrique dans le premier piquet et la valeur obtenue entre le second piquet et la prise de terre. Vous devez également vous préoccuper de la barrette de mesure.

Mais aussi Quelle longueur pour un piquet de terre ? 1/ Les piquets verticaux

25 mm pour un tube en acier galvanisé ; 60 mm de côté pour un profilé en acier doux ; 15 mm pour une barre en cuivre ou en acier.

Comment installer un piquet de mise à la terre ? Comment réaliser une mise à la terre

1. Posez le fil cuivre nu de 25 mm² en fond de fouille ou ficher le(s) piquet (s) à l’aide d’une massette, le(s) recouvrir d’un regard de visite et brider le conducteur de terre nu 25 mm²
2. Posez la barrette de coupure dans un endroit accessible.

Comment Fait-on une prise de terre ?

Il consiste à réaliser la prise de terre en plantant un ou plusieurs piquets dans la terre, à 2 mètres minimum de profondeur pour s’affranchir des aléas climatiques. Ces piquets sont accessibles par un regard de visite et sont reliés à la borne principale de terre via le conducteur de terre.

Comment relier plusieurs piquets de terre ?

Lorsque plusieurs piquets verticaux sont disposés pour améliorer la résistance de la prise de terre , la distance séparant deux piquets doit être au moins égale à la longueur de chaque piquet .
…
Le conducteur de terre

1. 16 mm² en cuivre isolé ;
2. 25 mm² en cuivre nu ;
3. 50 mm² acier galvanisé non protégé contre la corrosion.

Comment mettre prise terre ?

Déposez tube(s) et coude(s) pour y enfiler le câble. Reposez tube(s), coude(s) et câble. Dénudez l’extrémité basse du câble et serrez-la dans la borne supérieure de la barrette avec une clé à pipe. Raccourcissez l’extrémité haute du câble (si nécessaire), dénudez-la et serrez-la dans la borne du répartiteur de terre.

Comment tester une prise de terre avec un multimètre ?

Pour vérifier la résistance d’une prise de terre, vous devez utiliser un multimètre (ou voltmètre). Sélectionnez le mode sinusoïdal alternatif, puis mettez en contact les deux bornes dans les deux pôles de la prise électrique. Vous devez obtenir 230 V.

Comment mesurer la mise à la terre ?

Pour être conforme à la réglementation française, une prise de terre doit avoir une résistance inférieure à 100 ohms. Pour la mesurer, deux solutions s’offrent à vous : En démontant l’une de vos prises électriques. Si un fil vert et jaune est connecté, ceci signifie qu’il y a bien une prise de terre.

Comment tester un appareil électrique défectueux ?

Posez une sonde du multimètre sur chaque borne de l’interrupteur, allumez l’interrupteur et donc fermez le circuit. Si le multimètre sonne, l’interrupteur fonctionne convenablement. Vous pouvez également faire ce test sur des fusibles ou des fils électriques.

Pourquoi mettre un piquet de terre ?

Pour le commun des mortels, la prise de terre n’est rien de plus qu’un élément mentionné sur le schéma électrique de la maison. … En effet, la prise de terre permet d’évacuer le trop plein d’électricité lorsqu’un appareil est mal isolé. Elle vous protège ainsi de l’électrocution.

Quelle doit être la valeur de la prise de terre ?

En effet, cette terre doit avoir une valeur bien spécifique (exprimée en Ohms ; unité de mesure de la résistance). La norme NF C 15-100, qui régit les installations électriques dans l’habitat (notamment) impose une valeur de 100 Ohms maximum pour la résistance de la prise de terre.

Comment enfoncer un poteau dans la terre ?

Planter le poteau en pleine terre

La méthode la plus simple, mais aussi la plus risquée pour le bois et la moins robuste, consiste à planter directement le poteau en pleine terre, après avoir creusé au louchet ou à la barre à mine, un avant-trou d’au moins un quart de sa longueur.

Comment savoir si j’ai la terre chez moi ?

La première consiste à démonter l’une de vos prises.

Vérifiez si le fil vert et jaune est bien connecté. C’est la terre. Sa présence atteste donc de la prise de terre. Pour aller plus loin et mesurer la tension de la prise de terre, vous pouvez utiliser un voltmètre ou un multimètre.

Comment mesurer une boucle de terre ?

Placez une pince multimètre de terre, comme le Fluke 1630, autour du piquet de terre ou du câble de connexion. Une moitié de la pince produit une tension connue alors que l’autre moitié mesure le courant. Le testeur détermine automatiquement la résistance de la boucle de terre au niveau de cette connexion à la masse.

Qu’est-ce que la mise à la terre ?

Elle consiste à faire arriver le surplus de courant vers un ou plusieurs piquets en acier galvanisé enfoncé(s) dans le sol. Chaque piquet mesurera au moins 1,50 m. S’il y a plusieurs piquets, ils devront être installés à une distance d’au moins 2 mètres.

Comment faire une prise de terre en fond de fouille ?

Comment réaliser une mise à la terre

1. Posez le fil cuivre nu de 25 mm² en fond de fouille ou ficher le(s) piquet(s) à l’aide d’une massette, le(s) recouvrir d’un regard de visite et brider le conducteur de terre nu 25 mm²
2. Posez la barrette de coupure dans un endroit accessible.

Comment renforcer une prise de terre ?

Pour réduire la valeur de la résistance d’une prise de terre trop élevée, il est possible d’installer plusieurs piquets de terre, cette solution consiste à installer plusieurs piquets en acier galvanisée de 2 mètres (minimum) et séparés les uns des autres d’au moins 2 mètres.

Comment détecter une fuite de courant à la terre ?

Détecter une fuite de courant est possible. Pour cela, il faudra vous équiper d’un multimètre. La fonction ohmmètre de cet appareil vous permettra en effet de vérifier l’isolation de vos circuits. De cette façon, vous pourrez détecter les potentiels points de fuite et trouver les raisons de ce défaut d’isolation.

Comment mettre à la terre dans un appartement ?

Créer une prise de terre dans une maison neuve ou en rénovation, c’est généralement assez facile. Pour faire simple, il suffit de planter un piquet spécifique dans la terre et de le raccorder au tableau électrique, et le tour est joué.

Comment tester un fusible avec un multimètre ?

Tester un fusible avec un multimètre

– branchez le fil noir du multimètre sur « COM » et le fil rouge sur « V » ; – réglez l’appareil en mode ohmmètre en ajustant la position du sélecteur sur Ohm x 200 ou Ohm x 2 000 ; – testez votre appareil en croisant les pointes des deux câbles.

Comment vérifier si une prise téléphonique fonctionne ?

Pour vérifier si vous êtes connecté à la compagnie de téléphone, vous n’avez pas besoin de débrancher quoi que ce soit ou de desserrer les vis. Au lieu de cela, il suffit de régler votre voltmètre à « volts » ou « VDC » et touchez le fil de la sonde noire au fil rouge à l’intérieur de la boîte.

Comment trouver un Court-circuit avec un multimètre ?

Si vous utilisez un multimètre analogique, l’aiguille d’affichage se déplace à l’extrême gauche si le circuit est ouvert, mais à l’extrême droite s’il y a un court–circuit. Avec un multimètre numérique, un circuit ouvert est indiqué par « OL » pour « boucle ouverte », tandis que « 0.00 » indique un court–circuit.
