Pourquoi 3 fils sur un interrupteur ?

En effet, en simple allumage, l’interrupteur allume un point lumineux à partir d’un seul endroit. Dès que la lampe peut être allumée à partir de deux endroits différents, cela signifie qu’elle est commandée par un interrupteur va-et-vient aussi appelé interrupteur 3 fils ou va et vient.

ainsi, Comment brancher double interrupteur ?

Installer un interrupteur double allumage standard

1. La phase sur la borne L du premier interrupteur ;
2. Un autre fil de phase (généralement rouge) reliant les deux bornes L des deux interrupteurs entre eux ;
3. Un fil reliant chaque interrupteur au point lumineux souhaité (borne 1 ou 2 selon modèle) ;

Cela dit, Quelle section de cable pour un interrupteur ?

Type de fil électrique à utiliser:

Le fil électrique rencontré dans une installation d’interrupteur est de type H07VU. C’est le fil rigide le plus répandu dans l’installation électrique. Dans le cas d’un montage électrique à base d’interrupteur simple, la section du fil est de 1,5mm2.

Ensuite Comment brancher un lustre à 3 fils ? Pour les 3 fils : Raccordez le conducteur neutre bleu et le conducteur de phase brun à votre réseau électrique. Ensuite, il faut relier le conducteur de commutation noir à la lampe. Puis, vous raccordez celle-ci au conducteur neutre de variateur.

Comment fonctionne un interrupteur 3 voies ?

Le basculement de l’un ou l’autre des interrupteurs interrompt le circuit et éteint la lumière. Cependant, si vous deviez inverser l’autre interrupteur, le circuit utiliserait le fil rouge du voyageur cette fois et la lumière se rallumerait.

d’autre part Comment passer d’un interrupteur simple à double ?

Pour changer un interrupteur double, il faut relier les deux éclairages concernés entre eux, mais aussi relier les deux au tableau électrique et enfin relier les deux interrupteurs.

Comment brancher plusieurs lampes sur une seule arrivée électrique ?

Les étapes du raccordement

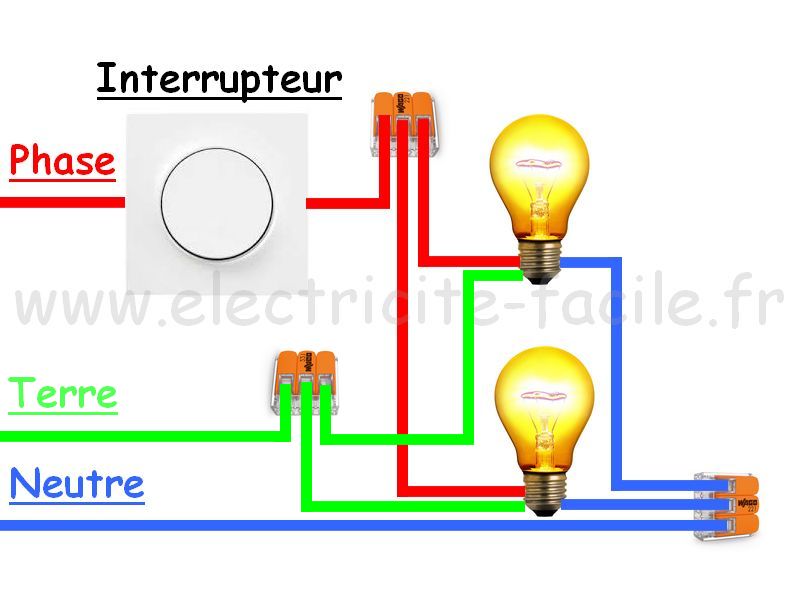

1. Le fil du Neutre (bleu) est directement relié à un Wago dans la boîte de dérivation.
2. De celui-ci, plusieurs fils Neutre sont raccordés aux différentes lampes . …
3. Prenez ensuite une autre borne Wago pour le raccordement de la Terre aux lampes .

Comment brancher un vas et viens ?

Le premier interrupteur va-et-vient est branché à la phase, le second à l’éclairage. En outre, deux autres fils doivent relier les deux interrupteurs : ils sont de couleur orange et sont appelés « fils navettes ».

Comment reconnaître le diamètre d’un fil électrique ?

Savoir mesurer une section de fil conducteur !

1. π × R² ; c’est à dire : 3.14 × Rayon × Rayon .
2. π × D² / 4 ; c’est à dire : π × Diamètre × Diamètre / 4.

Qu’est-ce qu’un cable R2V ?

Le câble R2V 3G1.5 est donc un câble électrique rigide multibrins avec un isolant en PVC double isolation. Il contient 3 fils de section 1,5 mm² dont un fil de terre. La section de conducteur (en mm²) du câble électrique R2V est définie par la norme NF C 32-321.

Quel type de cable pour spots LED ?

Spots commandés en courant : pour les spots commandés en courant 700 mA, vous utilisez également un fil de 1,5 mm². Cela vaut aussi notamment pour d’autres intensités de courant fréquentes, telles que 350 mA et 500 mA, parce que la consommation des LED est très faible.

Comment cabler un luminaire ?

Dans le montage en parallèle, le circuit de courant reste intact et tous les autres spots continuent à fonctionner. Dans le montage en série, le courant ne peut plus circuler, et les autres spots s’éteignent.

Quel cable pour relier des spots à LED ?

Spots commandés en courant : pour les spots commandés en courant 700 mA, vous utilisez également un fil de 1,5 mm². Cela vaut aussi notamment pour d’autres intensités de courant fréquentes, telles que 350 mA et 500 mA, parce que la consommation des LED est très faible.

Comment brancher un spot au plafond ?

Insérez-la dans le trou et plaquez les rebords contre le faux plafond, c’est tout. Il s’agit maintenant de poser les connexions. Au moyen d’un fil, tirez les câbles jusqu’à ce qu’ils apparaissent à l’ouverture correspondante. Par la suite, il faut raccorder les câbles au culot du spot.

Comment brancher 2 appliqués ?

Re: Branchement 2 appliques murales

Logiquement vous devez avoir sur un point 4 fils, 2 rouge et 2 bleus et sur l’autre pont 2 fils, 1 rouge et 1 bleu. Réunissez les 2 rouges ensemble et les 2 bleus ensemble sur le premier point. Ensuite vous y brancher votre applique sur ce montage et pareil sur l’autre point .

Comment doubler une suspension ?

Un crochet ou une extension

C’est la solution la plus basique. Fixez un crochet à l’emplacement voulu et venez y suspendre le cordon de votre luminaire, sans qu’il ne soit trop tendu. Si votre suspension est lourde, ajoutez sur le cordon une petite pièce de fixation qui viendra s’accrocher sur le crochet.

Comment faire un montage en parallèle ?

Pour le montage en parallèle, les points d’entrée (+) et de sortie (-) des différents spots sont connectés entre eux. Contrairement au montage en série, le courant circule ici à travers plusieurs circuits. Donc quand un spot est cassé, les autres spots ne tombent pas en panne.

Comment déplacer une prise sans saignée ?

Les étapes à suivre pour déplacer une prise 2P+T

1. Retirez la prise de son emplacement dans le mur. …
2. Repérez le branchement existant (n’hésitez pas à prendre une photo si vous voulez) puis débranchez les fils électriques en appuyant sur les bornes auto pour un serrage automatique ou en dévissant pour un serrage à vis.

Comment installer une prise de courant à partir du tableau ?

1. Etape 1 : Coupez l’interrupteur différentiel.
2. Etape 2 : Installez le nouveau disjoncteur.
3. Etape 3 : Préparez les peignes d’alimentation.
4. Etape 4 : Placez les nouveaux peignes.
5. Etape 5 : Raccordez les fils électriques .
6. Etape 6 : Repérez les circuits.
7. Etape 7 : Vérifiez votre installation électrique .

Quel sens installer une prise de courant ?

3) Si des prises de courant sont montées autrement qu’en position horizontale, elles doivent être orientées de façon que l’encoche en U pour la prise de terre soit située à la partie supérieure de la prise de courant.

Comment brancher une prise 4 fils ?

Effectuez le raccordement à la prise triphasée

1. Procédez au raccordement en plaçant les fils dans les bornes correspondantes : le fil bleu sur la borne repérée N (neutre) ; le fil vert et jaune sur la borne repérée = (terre) ; …
2. Une fois les fils serrés, rangez-les dans le fond du socle.
3. Refermez le couvercle.

Comment brancher les fils sur une prise mâle ?

Branchez ! Le branchement pour ce type de prise est on ne peut plus simple : cherchez tout d’abord la terre, qui est au milieu un peu au dessus des deux autres prises (symbolisée en jaune/vert sur notre photo). Insérez ensuite le neutre et la phase (fils rouge et bleu) dans les deux trous situés à gauche et à droite.
