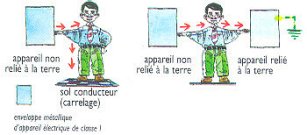

Pourquoi certains appareils n’ont pas de prise de terre ? Il est possible que certains appareils disposent d’un câble dépourvu d’une liaison de terre. Cela signifie qu’ils sont à double isolement (classe 2) et qu’aucun élément métallique relié au réseau n’est accessible à l’utilisateur.
Par ailleurs, Pourquoi Utilisons-nous le fil de terre dans l’électrification des maisons ?
En effet, la prise de terre permet d’évacuer le trop plein d’électricité lorsqu’un appareil est mal isolé. Elle vous protège ainsi de l’électrocution.
cela dit, Pourquoi le courant passe par la terre ?
Rôle du fil de terre (gnd)
Le fil de terre (ground en anglais, d’où le symbole « gnd ») est une brèche que l’on prépositionne en amont du courant afin qu’en cas d’écoulement intempestif, le courant passe d’abord et plutôt par cette brèche que par le corps humain de l’utilisateur, qui fonctionne comme une résistance.
Mais aussi Comment savoir si la maison est bien reliée à la terre ? Vérifiez si le fil vert et jaune est bien connecté. C’est la terre. Sa présence atteste donc de la prise de terre. Pour aller plus loin et mesurer la tension de la prise de terre, vous pouvez utiliser un voltmètre ou un multimètre.
Où mettre la mise à la terre ? En rénovation, la terre se matérialise généralement à l’extérieur par la présence d’un piquet (au pied d’une maison) sur lequel est vissé un conducteur d’une section de 6 mm2 minimum et de 25 mm2 maximum. Les piquets sont le plus souvent plantés dans le sol à une profondeur minimale de deux mètres.
Sommaire
Pourquoi l’électricité passe par la terre ?
L’interaction entre le Soleil (le rayonnement et le vent solaires) et le champ magnétique terrestre génère un champ électromagnétique fluctuant, qui induit des courants dans la Terre, de la même façon qu’un électroaimant crée des courants dans le métal d’une casserole posée sur une plaque à induction.
Où mettre la terre dans une maison ?
Ajouter la terre sur des circuits apparents. En ce qui concerne les circuits apparents (c’est-à-dire placés dans une moulure ou une goulotte, par exemple), il n’y aura pas de difficulté particulière. Il suffira de retirer moulures et goulottes pour accéder au circuit. On ajoutera alors un fil de terre.
Quand est arrivé lélectricité dans les maisons ?
l’électricité arrivait dans les maisons. RÉTRO IMMO – En 1881, le Figaro évoque plein d’enthousiasme les formidables inventions de l’américain Thomas Edison. Et notamment sa «lampe merveilleuse» qui commence à s’installer dans les foyers à New York.
Quel est le rôle d’une prise de courant ?
Une prise électrique est un connecteur permettant de connecter des appareils électriques, domestiques ou industriels, au réseau électrique, par enfichage sur des socles électriques.
Comment fonctionne la terre en électricité ?
La prise de courant avec terre est composée de 3 bornes, visibles sur la prise, chacune ayant un rôle spécifique : la phase et le neutre : ils permettent d’alimenter l’appareil branché puis de renvoyer l’énergie vers le circuit électrique. Ce sont les deux trous que vous voyez en façade de la prise.
C’est quoi un fil de terre ?
Le conducteur de protection (la terre) est un câble électrique qui est relié au sol (par un piquet métallique par exemple), et qui a une tension qui est théoriquement nulle. Son rôle est de vous protéger des électrocutions en cas de dysfonctionnement d’un appareil.
Quelle est la valeur d’une bonne terre ?
Selon la norme NF C15-100, la résistance de la prise de terre doit être au plus égale à 100 ohms. Ces normes sont établies pour assurer la sécurité par rapport aux risques d’électrocution.
Comment trouver la terre avec un multimètre ?
Pour vérifier la résistance d’une prise de terre, vous devez utiliser un multimètre (ou voltmètre). Sélectionnez le mode sinusoïdal alternatif, puis mettez en contact les deux bornes dans les deux pôles de la prise électrique. Vous devez obtenir 230 V.
Comment mesurer une boucle de terre ?
Placez une pince multimètre de terre, comme le Fluke 1630, autour du piquet de terre ou du câble de connexion. Une moitié de la pince produit une tension connue alors que l’autre moitié mesure le courant. Le testeur détermine automatiquement la résistance de la boucle de terre au niveau de cette connexion à la masse.
Comment se fait la mise à la terre ?
Le piquet de terre doit être enfoncé à 2 mètres de profondeur au moins pour être efficace. Le piquet de terre doit dépasser du sol, soit un dépassement de 15 à 20 cm en moyenne, en fonction de la taille du regard utilisé. Le piquet est accompagné d’un collier de serrage.
Où mettre la barrette de terre ?
Ensuite cette barrette de mesure de terre est très souvent positionnée directement à côté du tableau électrique au niveau de l’ETEL (ou Espace Technique Electrique du Logement). Par ailleurs, Il n’y a aucune contre-indication au niveau de la norme NF C 15-100 pour la positionner à l’extérieur.
Où planter son piquet de terre ?
Installer un piquet de terre:
Le piquet est enfoncé dans une zone ou la terre est bien présente en profondeur, avec un minimum de cailloux, de pierre de ou de gravier. Le sable n’est pas un bon conducteur non plus, il ne faut pas planter le piquet de terre dans une zone sableuse.
C’est quoi la prise de terre ?
Le fil de protection, ou conducteur de protection (ou protective earth en anglais abrégé PE), souvent improprement appelé fil de terre, est le fil électrique assurant la liaison entre un équipement électrique, souvent métallique, et le tableau électrique celui-ci étant relié à la barrette de terre qui fait la liaison …
Quelle est la différence entre la masse et la terre ?
Pour saisir la différence entre la masse et la terre, il faut comprendre que la connexion de masse permet l’équipotentialité, c’est-à-dire la mise au même potentiel de plusieurs appareils, circuits et structures métalliques, alors que la terre permet de maintenir ce potentiel à zéro volt.
Où planter le piquet de terre ?
la prise de terre doit être enfouie à une profondeur d’environ un mètre pour être efficace par tous les temps, aussi bien lorsqu’il gèle que par temps sec. Un piquet de terre enfoncé à une profondeur de plusieurs mètres permet parfois d’atteindre des couches géologiques de plus faible résistance.
Comment faire une prise de terre pour une maison ?
Il consiste à réaliser la prise de terre en plantant un ou plusieurs piquets dans la terre, à 2 mètres minimum de profondeur pour s’affranchir des aléas climatiques. Ces piquets sont accessibles par un regard de visite et sont reliés à la borne principale de terre via le conducteur de terre.
Comment relier plusieurs piquets de terre ?
Lorsque plusieurs piquets verticaux sont disposés pour améliorer la résistance de la prise de terre , la distance séparant deux piquets doit être au moins égale à la longueur de chaque piquet .
…
Le conducteur de terre
- 16 mm² en cuivre isolé ;
- 25 mm² en cuivre nu ;
- 50 mm² acier galvanisé non protégé contre la corrosion.
