Pourquoi certains appareils n’ont pas de prise de terre ? Il est possible que certains appareils disposent d’un câble dépourvu d’une liaison de terre. Cela signifie qu’ils sont à double isolement (classe 2) et qu’aucun élément métallique relié au réseau n’est accessible à l’utilisateur.
ainsi, Comment savoir si il y a une prise de terre dans une maison ?

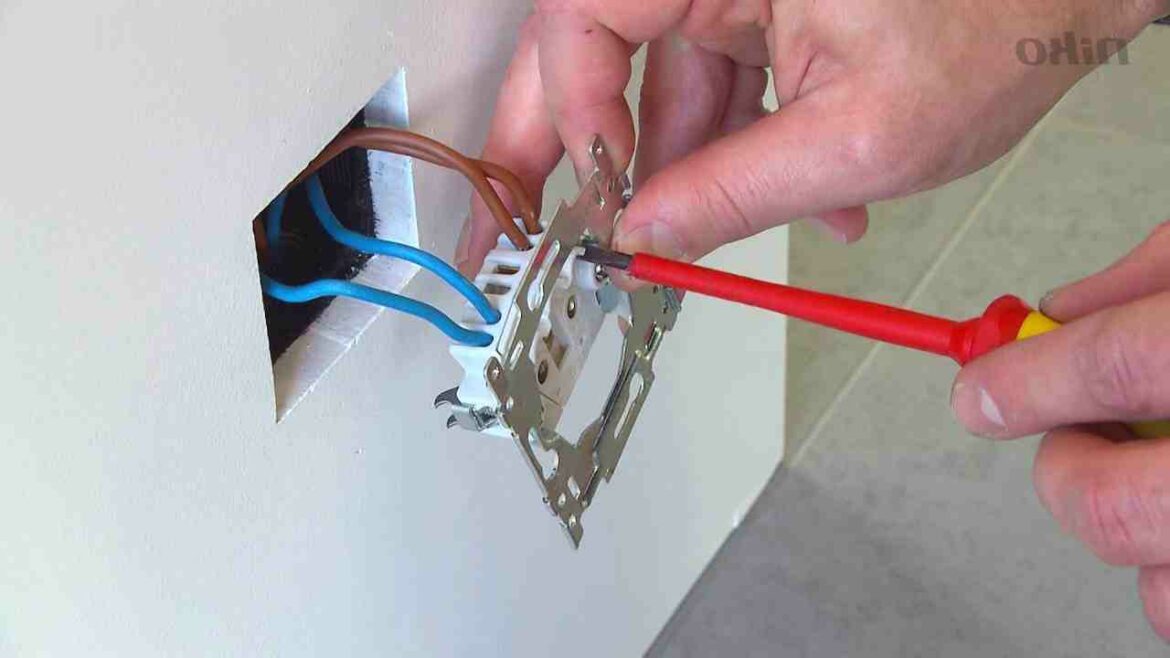

La première consiste à démonter l’une de vos prises.
Vérifiez si le fil vert et jaune est bien connecté. C’est la terre. Sa présence atteste donc de la prise de terre. Pour aller plus loin et mesurer la tension de la prise de terre, vous pouvez utiliser un voltmètre ou un multimètre.
Cela dit, Pourquoi on fait la mise à la terre ?
Une mise à la terre de qualité permettra en effet de vous protéger des risques d’électrocution et d’électrisation. Elle joue un rôle majeur dans la mise en sécurité globale de votre installation. … Elle permet d’écouler les courants de fuite jusqu’à la terre sans danger pour les biens ou les personnes.
Ensuite Pourquoi le courant passe par la terre ? Rôle du fil de terre (gnd)
Le fil de terre (ground en anglais, d’où le symbole « gnd ») est une brèche que l’on prépositionne en amont du courant afin qu’en cas d’écoulement intempestif, le courant passe d’abord et plutôt par cette brèche que par le corps humain de l’utilisateur, qui fonctionne comme une résistance.
Qu’est-ce que la mise en terre ?
Elle consiste à faire arriver le surplus de courant vers un ou plusieurs piquets en acier galvanisé enfoncé(s) dans le sol. Chaque piquet mesurera au moins 1,50 m. S’il y a plusieurs piquets, ils devront être installés à une distance d’au moins 2 mètres.
d’autre part Comment savoir si ma prise à la terre ?
À la différence d’une prise sans terre qui affiche 2 pôles, une prise de terre présente 3 pôles. Sur ce type de prise, vous observerez en plus des 2 trous, une petite barre métallique qui sort. Cette petite barre métallique est reliée à la terre (au sol) et constitue la partie apparente de la prise de terre.
Sommaire
Comment vérifier la mise à la terre ?
Pour vérifier la résistance d’une prise de terre, vous devez utiliser un multimètre (ou voltmètre). Sélectionnez le mode sinusoïdal alternatif, puis mettez en contact les deux bornes dans les deux pôles de la prise électrique. Vous devez obtenir 230 V.
Comment mesurer une boucle de terre ?
Placez une pince multimètre de terre, comme le Fluke 1630, autour du piquet de terre ou du câble de connexion. Une moitié de la pince produit une tension connue alors que l’autre moitié mesure le courant. Le testeur détermine automatiquement la résistance de la boucle de terre au niveau de cette connexion à la masse.
Comment fonctionne la prise terre ?
Le principe de la prise de terre est simple : il s’agit de dévier le courant électrique qui s’échapperait d’un appareil sur un conducteur métallique (câble) qui finit sur un piquet (tige) enfoui dans le sol.
Comment fonctionne la terre en électricité ?
La prise de courant avec terre est composée de 3 bornes, visibles sur la prise, chacune ayant un rôle spécifique : la phase et le neutre : ils permettent d’alimenter l’appareil branché puis de renvoyer l’énergie vers le circuit électrique. Ce sont les deux trous que vous voyez en façade de la prise.
Comment ça marche la terre ?
La Terre tourne sur elle-même tout en étant inclinée par rapport au Soleil. Le fait qu’elle tourne sur elle-même fait qu’il y a toujours une partie exposée au soleil : il y fait jour, tandis qu’une autre partie reste dans l’ombre : c’est la nuit. Lors de la rotation, cela s’inverse peu à peu.
Comment Fait-on une mise à la terre ?
La prise de terre peut être installée en boucle à fond de fouille par l’enfouissement d’un câble en cuivre nu d’une section de 25 mm² ou d’acier galvanisé d’une section de 95 mm² minimum et d’une longueur d’au moins 20 mètres définie selon la résistance du sol.
Comment mesurer la terre de son installation electrique ?
Vous devez vous munir de deux piquets et vous placer dans un endroit où vous pouvez les enfoncer dans le sol. La tension se mesure par l’envoi d’un courant électrique dans le premier piquet et la valeur obtenue entre le second piquet et la prise de terre. Vous devez également vous préoccuper de la barrette de mesure.
Comment faire une mise à la terre et en Court-circuit ?
Dispositifs de mise à la terre et en court – circuit
- Débrancher complètement l’installation.
- Sécuriser contre toute remise sous tension.
- Vérifier l’absence de tension.
- Effectuer la mise à la terre et en court – circuit .
- Fournir une protection contre les pièces voisines sous tension.
Quelle section utiliser pour la mise à la terre ?
Si l’alimentation générale est d’une section de 10 mm², alors le conducteur principal de protection sera en 10 mm² et si l’alimentation générale est de section supérieure à 10 mm², alors le conducteur principal de protection sera en 16 mm².
Comment réaliser une bonne terre electrique ?
la prise de terre doit être enfouie à une profondeur d’environ un mètre pour être efficace par tous les temps, aussi bien lorsqu’il gèle que par temps sec. Un piquet de terre enfoncé à une profondeur de plusieurs mètres permet parfois d’atteindre des couches géologiques de plus faible résistance.
Quel est la profondeur d’un piquet de terre ?
la prise de terre doit être enfouie à une profondeur d’environ un mètre pour être efficace par tous les temps, aussi bien lorsqu’il gèle que par temps sec. Un piquet de terre enfoncé à une profondeur de plusieurs mètres permet parfois d’atteindre des couches géologiques de plus faible résistance.
Comment tester un piquet de terre ?
Vous devez vous munir de deux piquets et vous placer dans un endroit où vous pouvez les enfoncer dans le sol. La tension se mesure par l’envoi d’un courant électrique dans le premier piquet et la valeur obtenue entre le second piquet et la prise de terre. Vous devez également vous préoccuper de la barrette de mesure.
Quelle est la section minimum du câble de terre ?
Sa section doit être au moins de 25mm² en cuivre nu ou 16mm² en cuivre isolé. Il assure la liaison entre la barrette de terre et le tableau de répartition. Sa section est identique à celle du conducteur de phase, c’est à dire à la section d’arrivée d’EDF (soit de 6, 10 ou 16mm²).
Comment mesurer terre d’une installation électrique ?
Pour être conforme à la réglementation française, une prise de terre doit avoir une résistance inférieure à 100 ohms. Pour la mesurer, deux solutions s’offrent à vous : En démontant l’une de vos prises électriques. Si un fil vert et jaune est connecté, ceci signifie qu’il y a bien une prise de terre.
Quel est la valeur d’une prise de terre ?
La norme NF C 15-100, qui régit les installations électriques dans l’habitat (notamment) impose une valeur de 100 Ohms maximum pour la résistance de la prise de terre. Il y a une explication bien précise à cela : le phénomène de résistance en électricité.
Comment tester la prise de terre avec un Multimetre ?
Pour vérifier la résistance d’une prise de terre, vous devez utiliser un multimètre (ou voltmètre). Sélectionnez le mode sinusoïdal alternatif, puis mettez en contact les deux bornes dans les deux pôles de la prise électrique. Vous devez obtenir 230 V.
