Elle permet d’éviter les risques d’électrisation et d’électrocution qui pourraient être provoqués par un appareil électrique dont les fils sont abîmés ou mal isolés électriquement. Lorsqu’un appareil électrique est mal isolé, le simple contact avec un élément conducteur va créer un accident électrique.
ainsi, Pourquoi 2 fils de terre ?
S’il y a 2 fils, ceux-ci doivent être raccordés à l’applique au moyen de domino ou wago. S’il y a 2 fils de terre, le deuxième est là très certainement pour assurer une continuité de terre dédiée à un autre équipement..
Cela dit, Pourquoi certains appareils n’ont pas de prise de terre ?
Pourquoi certains appareils n’ont pas de prise de terre ? Il est possible que certains appareils disposent d’un câble dépourvu d’une liaison de terre. Cela signifie qu’ils sont à double isolement (classe 2) et qu’aucun élément métallique relié au réseau n’est accessible à l’utilisateur.
Ensuite Où mettre la terre dans une maison ? Ajouter la terre sur des circuits apparents. En ce qui concerne les circuits apparents (c’est-à-dire placés dans une moulure ou une goulotte, par exemple), il n’y aura pas de difficulté particulière. Il suffira de retirer moulures et goulottes pour accéder au circuit. On ajoutera alors un fil de terre.
Comment brancher un luminaire avec 2 fils ?
Dans le cas d’un branchement luminaire à 2 fils, vous devez : Raccorder le conducteur de phase brun au réseau électrique. Le conducteur de commutation noir est lié à votre lampe que vous brancherez au conducteur neutre avec le réseau électrique.
d’autre part Comment mettre à la terre dans un appartement ?
Créer une prise de terre dans une maison neuve ou en rénovation, c’est généralement assez facile. Pour faire simple, il suffit de planter un piquet spécifique dans la terre et de le raccorder au tableau électrique, et le tour est joué.
Sommaire
Comment savoir si on est bien relié à la terre ?
La première consiste à démonter l’une de vos prises.
Vérifiez si le fil vert et jaune est bien connecté. C’est la terre. Sa présence atteste donc de la prise de terre. Pour aller plus loin et mesurer la tension de la prise de terre, vous pouvez utiliser un voltmètre ou un multimètre.
Où mettre la mise à la terre ?
En rénovation, la terre se matérialise généralement à l’extérieur par la présence d’un piquet (au pied d’une maison) sur lequel est vissé un conducteur d’une section de 6 mm2 minimum et de 25 mm2 maximum. Les piquets sont le plus souvent plantés dans le sol à une profondeur minimale de deux mètres.
Qu’est-ce que la mise en terre ?
Elle consiste à faire arriver le surplus de courant vers un ou plusieurs piquets en acier galvanisé enfoncé(s) dans le sol. Chaque piquet mesurera au moins 1,50 m. S’il y a plusieurs piquets, ils devront être installés à une distance d’au moins 2 mètres.
Où planter le piquet de terre ?
la prise de terre doit être enfouie à une profondeur d’environ un mètre pour être efficace par tous les temps, aussi bien lorsqu’il gèle que par temps sec. Un piquet de terre enfoncé à une profondeur de plusieurs mètres permet parfois d’atteindre des couches géologiques de plus faible résistance.
Comment faire une prise de terre pour une maison ?
Il consiste à réaliser la prise de terre en plantant un ou plusieurs piquets dans la terre, à 2 mètres minimum de profondeur pour s’affranchir des aléas climatiques. Ces piquets sont accessibles par un regard de visite et sont reliés à la borne principale de terre via le conducteur de terre.
Comment relier plusieurs piquets de terre ?
La tension aux bornes des prises Phase (P) et Neutre (N) est égale à la tension du secteur qui est de : UPN = 230 V.

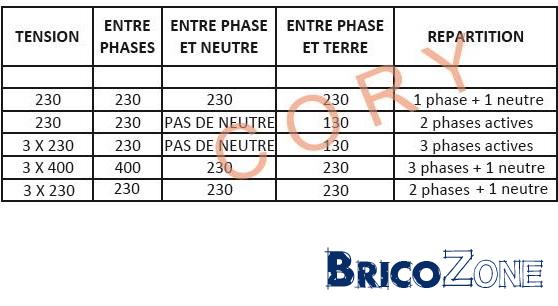

Quelle est la tension entre 2 phases ?
La plupart du temps, une différence de tension de 230 V sépare chaque fil de phase du neutre, tandis qu’une différence de tension de 400 V existe entre 2 fils de phase.
Quelles sont les caractéristiques de la tension de secteur ?
La tension du secteur est une tension alternative sinusoïdale de fréquence 50 Hertz (donc de période T = 20 ms = 0.02 s). Un appareil utilisé en mode tension continue indique une tension qui varie entre 325 V et -325 V. … La tension du secteur a une valeur efficace de 230 V.
Est-il normal d’avoir du courant sur la terre ?
Ce que l’on appelle « fuite électrique » correspond à une fuite du courant vers la terre. Ce phénomène peut occasionner une surconsommation électrique et peut même être dangereux. Il est donc important de savoir le repérer et l’éviter.
Pourquoi tension entre neutre et terre ?
La tension neutre–terre est une chute de tension (également appelée chute ohmique) causée par le courant de charge qui traverse l’impédance du fil blanc.
Qu’est-ce qu’une rupture de neutre ?
On parle donc de rupture de neutre quand ce dernier fil est en défaut, ou coupé, ce qui fait que l‘ensemble des équipements branchés à l’installation n’est plus sous du 220 V, mais sur du 380 V. … Dans les cas les plus extrêmes, la rupture de neutre peut même conduire à l’incendie du logement.
Pourquoi il y a du courant dans le neutre ?
soit elle est causée par le distributeur d’électricité lors d’un problème affectant le réseau (coupure de courant, vétusté des lignes ou câbles électriques de haute tension, intempéries affectant les lignes, etc.)
Comment relier le neutre à la terre ?
Schéma du Neutre raccordé à la terre
Le neutre se relie à la terre sans impédance ni résistance de liaison. Ainsi, le courant de défaut Id entre phase et terre est pratiquement un court-circuit phase neutre, donc de valeur élevée.
Pourquoi la lettre L pour la phase ?
Sur mon interrupteur la lettre L pour Live en anglais, correspond à la borne de phase en rouge, tandis que la lettre N pour Neutral en anglais est associée à la borne neutre en bleue. Chaque câble a sa couleur pour repérer les fils : … bleu pour les fils de neutre.
C’est quoi le neutre en électricité ?
Le neutre est le fil électrique qui permet le retour du courant au distributeur dans une installation électrique et assure d’obtenir une tension de 220 V monophasée à partir d’une tension de 380 V triphasée. Sa rupture peut néanmoins faire griller vos appareils et vous mettre en danger.
Quel est le rôle du neutre dans une installation ?
Une fois que l’appareil est alimenté électriquement, il faut permettre au courant de retourner vers le circuit d’EDF : on utilise le neutre. Il est théoriquement nul, sauf en cas de dysfonctionnement électrique, puisque la moyenne des tensions positives et des tensions négatives de la phase doit être de zéro.
Pourquoi le neutre est relié à la terre ?
Le neutre se relie à la terre sans impédance ni résistance de liaison. Ainsi, le courant de défaut Id entre phase et terre est pratiquement un court-circuit phase neutre, donc de valeur élevée. … Le dimensionnement de la section du conducteur permet la mise à la terre du neutre du transformateur HT/BT.
