Quel chaînage pour fondation ?

Conformément au DTU 13.12 les semelles filantes sous mur doivent comporter des armatures de chainage dont la section doit être au minimum de 1,6 cm 2 dans le cas d’utilisation d’aciers Fe E 500.

ainsi, Pourquoi mettre du fer dans le béton ?

Le béton est un matériau résistant à la compression. Mais il supporte mal les efforts de traction que peut subir un ouvrage de maçonnerie. Le ferraillage permet d’éviter les désordres inhérents à ces contraintes physiques.

Cela dit, Comment mettre la ferraille dans une fondation ?

Voici les étapes à suivre :

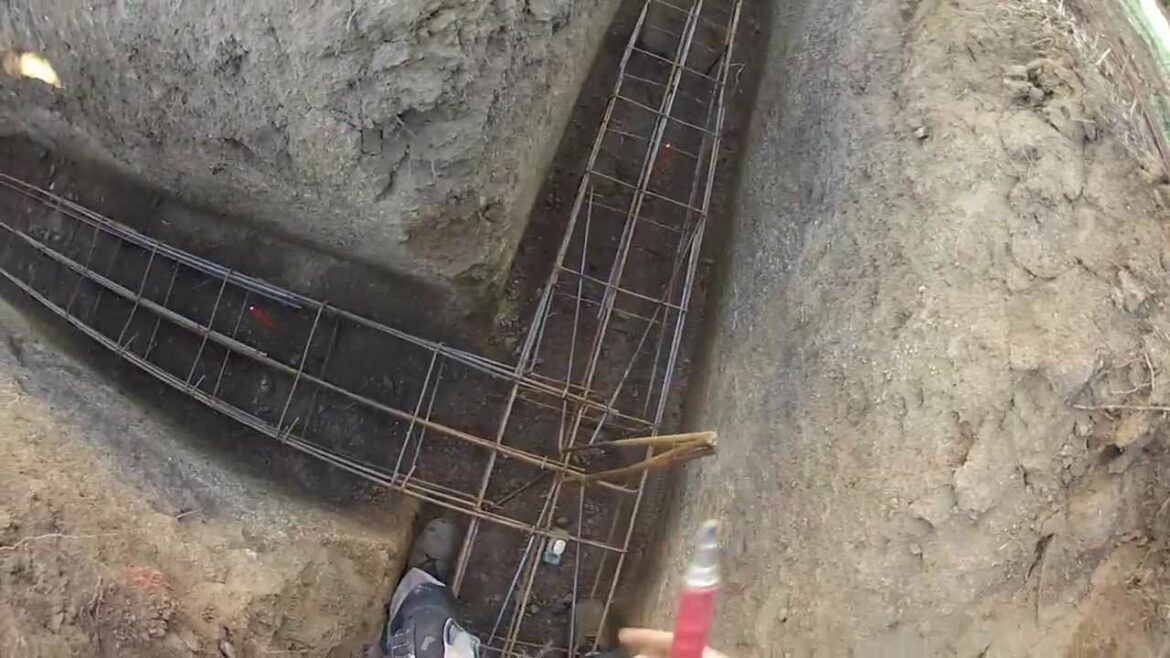

1. Placez des cales sur le gravier de manière régulière afin de surélever le ferraillage.
2. Assemblez les tronçons entre eux à l’aide de fils de fer.
3. Positionnez le ferraillage sur les cales. Celles-ci devront être complètement recouvertes au moment du coulage du béton.

Ensuite Quelle épaisseur de béton pour fondation ? Les dalles de béton de 15 à 20 cm d’épaisseur sont dédiées à recevoir de grandes charges, comme des poids-lourds, du matériel agricole ou encore du bétail. Enfin, dans le cas de fondations, optez pour 25 cm minimum.

Quelle Fondation pour un mur de 2m ?

Le poids et la taille de votre mur en parpaings.

Généralement, les fondations d’un mur en parpaings de 2 m sont profondes d‘environ 20 à 30 cm.

d’autre part Quel diamètre de fer à béton ?

Les fers à béton se présentent sous forme de barres droites torsadées de 3 ou 6 mètres de long dont le diamètre est compris entre 6 et 20 mm.

Quel est le rôle de l’acier dans le béton ?

Dans une structure en béton armé, les aciers principaux sont positionnés dans les parties tendues du béton pour compenser la mauvaise résistance du béton en traction. Pour une dalle en béton armé par exemple, on place les armatures principales en partie basse des travées et en partie haute au niveau des appuis.

Quand Faut-il ferrailler une dalle ?

Ferraillage des dalles en béton. Le mot « dalle » désigne ici un ouvrage de dimensions importantes, dont l’épaisseur varie entre 8 et 10 cm. Si la dalle repose directement sur le sol et qu’elle est de petites dimensions (une allée, par exemple), il n’est pas nécessaire de la ferrailler.

Comment consolider des fondations ?

Nous retrouvons plusieurs techniques :

1. Le renforcement par ajout de butons ou de tirants d’ancrage. …
2. Le renforcement par ajout de contres-voiles en béton armé consiste quant à lui à venir couler du béton dans une structure métallique au bord des fondations , afin de permettre leur maintien.

Comment on peut faire le ferraillage ?

Disposer un film polyane afin de protéger le béton ; Installer les treillis sur des cales et raccorder l’ensemble avec du fil de fer ; Couler le béton par-dessus le ferraillage réalisé, en sachant que l’armature dalle en béton doit être recouverte par 3 cm béton (5 cm en bord de bord) afin d’éviter la rouille.

Comment poser des semelle ?

Mur maçonné : réaliser une semelle. Pour un muret, la largeur de la semelle doit représenter le double de l’épaisseur du muret et sa profondeur doit être égale (15 cm minimum). Au-delà d’un mètre de hauteur, la largeur et la profondeur doivent être le double de l’épaisseur du mur.

Quelles largeur et profondeur semelle béton ?

Placer le ferraillage en fond de tranchée en le surélevant avec des cailloux. Positionner les départs de ferrailles verticales pour les poteaux et lier le tout à l’aide de fil de fer.

Quelles largeur et profondeur semelle béton ?

Effectuez le creusement

• La semelle de fondation doit avoir au moins 40 cm de largeur . …
• Sa hauteur est proportionnelle à sa largeur , sans jamais être inférieure à 20 cm. …
• La profondeur totale de la fouille doit assurer la mise hors gel des fondations. …
• Une petite tranchée peut se creuser à la pelle et à la pioche.

Quelle ferraille pour un seuil de portail ?

Les fers de poteaux, ou bien les aciers de chaînage, doivent être solidement ligaturés à l’armature de la semelle de fondation à l’aide de fil à ligaturer et de tire fil. Les armatures doivent être bien calées et bien les ligaturées avec du fil de fer afin qu’elles ne bougent pas au moment de couler le béton.

Comment savoir si les fondations sont bonnes ?

Comment savoir si les fondations d’une maison ont un problème ?

1. Des fissures apparaissent à l’intérieur et à l’extérieur des murs de votre maison. …
2. Des fissures au niveau des poutres s’appuyant sur les murs porteurs de la maison sont également un signe d’un affaiblissement de vos fondations .

Comment renforcer un mur sans fondation ?

Si vous avez un mur sans fondation à l’intérieur ou à l’extérieur de votre maison, il convient alors de renforcer ce mur en réalisant une reprise en sous-oeuvre. Il s’agit principalement de renforcer le mur via un décaissement puis une consolidation des fondations.

Comment sonder les fondations d’une maison ?

La technique consiste à faire passer une sonde émettrice et une sonde réceptrice dans les tubes d’auscultation, deux à deux. Pour trois tubes, on obtient donc trois passages et pour quatre tubes, six passages.

Pourquoi mettre de la ferraille dans le béton ?

Le béton est un matériau résistant à la compression. Mais il supporte mal les efforts de traction que peut subir un ouvrage de maçonnerie. Le ferraillage permet d’éviter les désordres inhérents à ces contraintes physiques.

Quel largeur de fondation pour un mur ?

Un muret de jardin se construit en général avec du parpaing de 15 cm d‘épaisseur. S’il mesure plus de 1 m de hauteur, la largeur de la semelle de fondation doit correspondre à deux fois son épaisseur, soit 30 cm.

Comment calculer la taille d’une fondation ?

Calcul de la longueur d’un côté

1. Dimension d’un côté en mm = Racine carrée de la surface de fondation .
2. Longueur du second côté en mm = Surface de fondation / longueur de votre choix.
3. Largeur de la semelle linéaire = Surface de fondation (en m²) / 1 mètre linéaire.
4. 0,50m X 0.40m X 1m X 2400Kg/m3 = 480 Kg/mètre linéaire.

Quelle fondation pour un mur de 3m ?

Dans le cas de figure où le mur mesure 3 mètres de haut, il faut mettre en place une fondation, c’est-à-dire une semelle filante de type 15-35 en 8 ou en 10 en fonction du terrain puis couler ensuite entre 35 et 40 cm de béton.

Quelle Epaisseur pour une dalle de garage ?

Pour constituer une terrasse, le plancher d’un garage ou d’une extension, la dalle béton doit être épaisse de 10 à 12 cm et ferraillée. Il faut notamment décaisser le sol et prévoir un hérisson drainant de 13 à 15 cm, qui évitera la stagnation de l’eau sous la dalle.

Quel treillis soudé pour une dalle de piscine ?

Pour le treillis soudé, utilisez du treillis dénommé ST25 .

Quel treillis pour dalle béton abri de jardin ?

Dans tous les cas, l’épaisseur minimale à respecter pour une dalle pour abri de jardin est de 12cm de béton armé d’un treillis soudé de type ST25C.
