Il existe deux types de circuits électriques : le circuit en série qui possède une seule maille (ou boucle) ; le circuit en dérivation qui possède plusieurs mailles (ou boucles). ✅
or Quels sont les différents types de circuits ? Deux types de circuits électriques
- – Circuit en Série : Dans un circuit en série, tous les dipôles sont branchés les uns à la suite des autres. …
- – Circuit en Dérivation : Il est composé de plusieurs boucles. …
- Dans un circuit en série: La lampe située à droite est mise en court- circuit . …
- Dans un circuit en dérivation :
Quel type de circuit électrique à T-ON dans les maisons ? Les installations domestiques sont réalisées en dérivation. En effet, rappelez vous de vos cours des années précédentes. Considérons deux lampes, un générateur et des fils de connexion.
Comment reconnaître un circuit en dérivation ? On dit qu’un circuit est en dérivation si tous les dipôles (ou séries de dipôles) sont branchés en dérivation. Un circuit en dérivation peut être distingué d’un circuit en série car il comporte toujours au moins deux boucles.
Sommaire
Où Trouve-t-on des circuits électriques dans la vie courante ?
Dans une habitation, les circuits électriques servent à distribuer le courant délivré par votre fournisseur d’énergie, à partir du tableau électrique. Tous n’ont pas le même usage, car ils alimentent des dipôles différents (un dipôle est un composant électrique muni de deux bornes).
Quels sont les 2 types de circuits électriques qu’on peut retrouver dans une maison ? Les différents usages des circuits électriques
- Les prises de courant classiques. Encastrées dans les murs, on y branche nos petits appareils électriques . …
- Les circuits spécialisés. …
- Les circuits pour interrupteur.
Quels sont les types de dipôles ? On distingue en général deux sortes de dipôles : Les générateurs qui convertissent une forme d’énergie en énergie électrique et peuvent ainsi permettre au courant électrique de circuler, ce sont presque toujours des dipôles actifs. Les récepteurs qui convertissent l’énergie électrique en une autre forme d’énergie.
Pourquoi les lampes Doivent-elles être montées en dérivation dans une maison ? Tous les appareils électrique d’une maison sont branchés en dérivation. De cette façon ils fonctionnent indépendamment les uns des autres. Le disjoncteur protège l’installation électrique mais également les personnes.
Comment sont branchés les appareils de la maison ?
Branchement des appareils domestiques.
Tous les appareils de la maison que l’on branche sur le secteur ont une tension d’usage voisine de 230 V. Pour que les appareils puissent tous être alimentés par cette tension et que leur fonctionnement soit indépendant les uns des autres, ils sont montés en dérivation.
Est-ce que les récepteurs domestiques sont montés en série ? Dans un circuit « série » , l’intensité du courant électrique est la même en tout point du circuit électrique . … C’ est pourquoi , le montage de récepteurs en série n’est généralement pas utilisé dans les installations domestiques et industrielles .
Qu’est-ce qu’un circuit en dérivation définition ?
Un circuit en dérivation est un montage électrique dans lequel on peut trouver au moins deux boucles de courant.
Comment reconnaître un circuit en série ? Deux composants sont en série lorsqu’ils sont placés l’un après l’autre et sont traversés par le même courant, voire mieux s’ils partagent un nœud commun et si le même courant les traverse. Le courant ne peut circuler que dans le circuit, à partir de la borne positive de la batterie, le courant passe d’abord par R 1.
Qu’est-ce qu’un dipôle en dérivation ?
Des dipôles sont associés en dérivation, si ils appartiennent à des boucles différentes. Exemple : Dans un circuit en dérivation, les différentes boucles sont indépendantes. … Si un dipôle est détérioré dans une boucle, l’autre boucle reste fermée et les dipôles qui la composent fonctionnent toujours.
Quelles sont les deux conditions pour qu’un courant circule dans un circuit électrique ?
Il faut que toutes les conditions soient réunies pour que le courant circule dans le circuit électrique .
…
C’est-à-dire :
- Présence d’un générateur.
- Absence d’interrupteur ou alors en position fermée.
- Absence de diode ou de DEL ou alors branchées dans le sens du courant électrique .

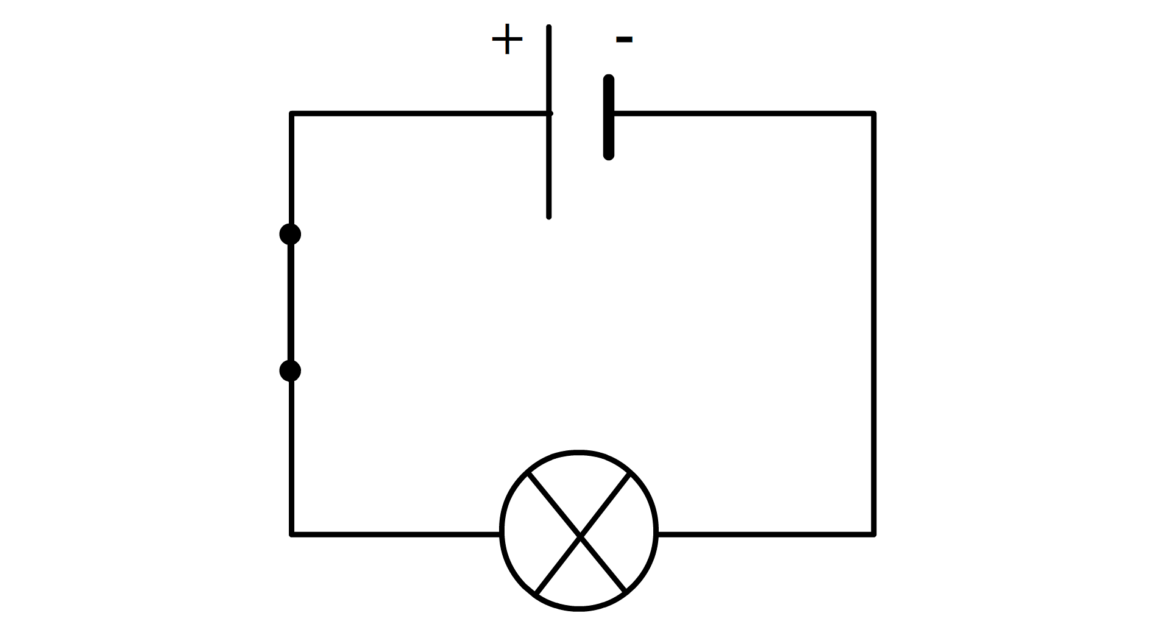

Quel est le rôle des principaux éléments d’un circuit électrique ? Un circuit électrique comporte des éléments indispensables : un générateur, qui fournit l’énergie électrique nécessaire ; un récepteur, qui utilise cette énergie électrique, et des fils de connexion qui relient les éléments entre eux. Une pile est un générateur, une lampe est un récepteur.
C’est quoi un circuit électrique simple ? – un circuit simple est un circuit comportant au minimum un générateur, un récepteur et des conducteurs. Cela fait référence à un type de montage électrique. – un montage comportant seulement une pile et une ampoule, si l’on s’en tient à la définition précédente, ne peut être considéré comme un circuit simple.
Quel type de circuit permet de brancher les appareils électriques dans une habitation ?
Il existe deux façons de brancher les éléments d’un circuit électrique : le branchement en série et celui en parallèle. Tout le système électrique que nous pouvons trouver dans les maisons, magasins ou usines est formé par un ou plusieurs circuits avec des éléments en parallèle.
Comment savoir si un circuit est en série ou en parallèle ? Dans le montage en parallèle, le circuit de courant reste intact et tous les autres spots continuent à fonctionner. Dans le montage en série, le courant ne peut plus circuler, et les autres spots s’éteignent.
Quel type de courant à la maison ?
En France. L’alimentation électrique est réalisée en monophasé 230 volts (entre phase et neutre) ou parfois en triphasé 400 volts (entre phases).
Quelles sont les dipôles recepteurs ? Définition d’un récepteur : un récepteur est un dipôle ou un appareil qui reçoit du courant électrique. Exemples de récepteurs : les lampes, les interrupteurs, les moteurs.
Quels sont les recepteurs ?
Les récepteurs sont des composants qui se laissent traverser par le courant engendré par le générateur. La quasi-totalité utilisent l’énergie transportée par le courant pour faire quelque chose d’utile. Prenons par exemple une lampe : elle transforme l’énergie du courant en lumière.
Quel dipôle est nécessaire pour commander le passage du courant ? Quel dipôle est nécessaire pour commander le passage du courant ? Pour commander le passage du courant, il faut ajouter un interrupteur.
