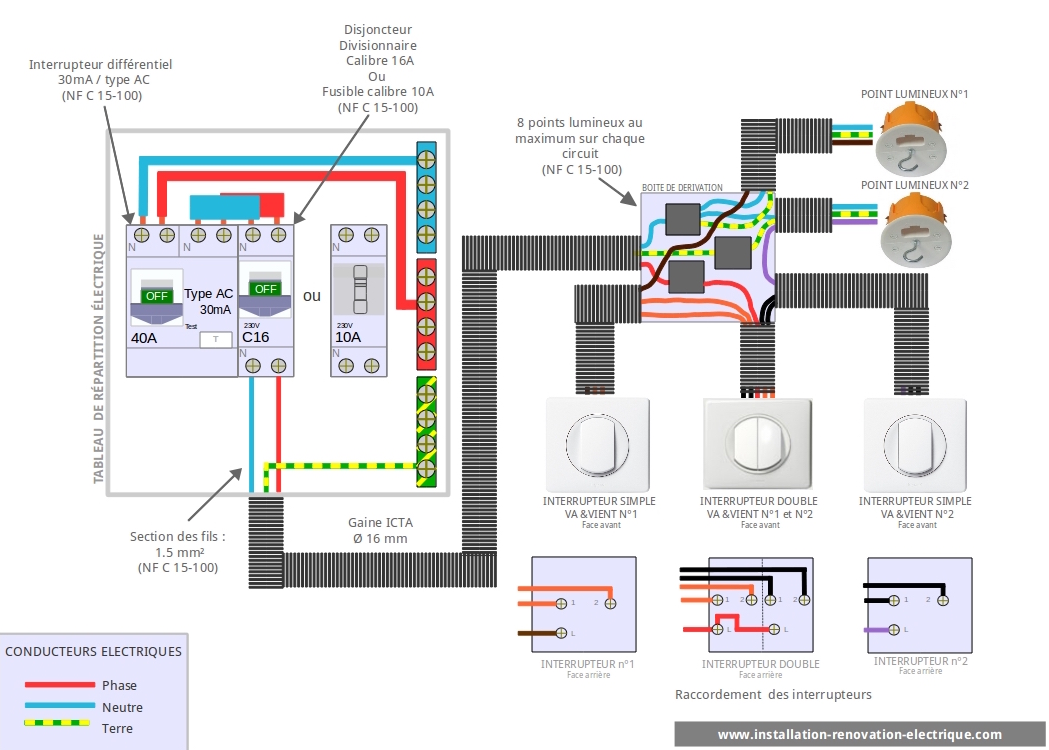

Quelles sont les installations électriques ?

Les installations électriques de votre maison sont centrées sur un élément principal : le tableau électrique. Celui-ci regroupe les circuits électriques de la maison. Grâce à lui, vous pouvez facilement gérer et visualiser les circuits électriques en un seul et même endroit.

ainsi, Quelles précautions Faut-il prendre lors de la pose du câble ?

Les canalisations placées sous protection métallique et les câbles sous plomb doivent être montés de façon à éviter le dépôt d’humidité entre la protection métallique et la paroi sur laquelle elles sont fixées. Il convient donc de les placer à une distance d’au moins 5 mm de la paroi.

Cela dit, C’est quoi l’installation électrique domestique ?

Une installation électrique est un ensemble cohérent de circuits électriques, d’appareillages électriques. Elle peut se situer dans un bâtiment ou un ensemble de bâtiments à usage d’habitation, industriel, commercial, ou de bureaux.

Ensuite Quelles sont les caractéristiques d’une installation électrique ? Il s’agit de l’Espace Technique Electrique du Logement. Situé à l’entrée de votre habitation, il se compose principalement de votre tableau électrique et d’un panneau de contrôle avec un disjoncteur différentiel. Il permet de tout mettre hors tension en cas d’urgence.

Quel est le type de l’installation électrique domestique ?

Elle consiste en un conducteur métallique (câble, piquet…) placé dans le sol, au niveau des fondations de la maison. Y sont raccordés les différentes prises et points lumineux contenus dans l’installation électrique mais aussi les objets métalliques présents dans votre habitation.

d’autre part Comment poser des câbles ?

Pose à l’air libre

Pour les fixations directes, le rayon de courbure du câble doit être au moins égal à : 6 fois le diamètre extérieur du câble pour les câbles rigides non armés ; 8 fois pour les câbles rigides armés ; 10 fois pour les câbles résistants au feu.

Quels sont les règles de câblages utilisées pour la sécurité incendie et le type de câbles utilisés ?

Les conducteurs doivent être placés sous gaines ou conduits non propagateurs de la flamme et à faible teneur en halogènes. Les câbles classés Cca contribuent 5 à 10 fois moins au développement d’un incendie qu’un câble Eca.

Comment faire une installation électrique apparente ?

La pose apparente consiste à installer les circuits et composants électriques en surface. Ils sont donc posés en applique sur la paroi, et non pas dans la paroi comme dans le cas d’une pose encastrée.

Comment fonctionne l’électricité dans une maison ?

L’électricité se diffuse selon les besoins des différents appareils électriques dans la maison. C’est grâce au fils électriques intégrés dans les murs que le courant arrive dans les prises électriques et les interrupteurs de la maison.

Comment faire son réseau électrique ?

Les circuits électriques Le tableau électrique et son alimentation L’installation pièce par pièce

1. De façon à faire son implantation sur un plan, utilisez une bibliothèque de symboles électrique .
2. En premier lieu, réaliser ou vérifier la prise de terre et la mise à la terre de l’installation électrique .

Quels sont les branchements des appareils domestiques ?

Une prise de courant est composée de deux bornes femelles ( la « Phase » et le « Neutre ») et d’une borne mâle (la tige en métal) reliée à la Terre. La borne mâle relié à la terre a un potentiel électrique nul.

Quels appareils doivent obligatoirement figurer dans une installation électrique ?

Un schéma peut être de différents types : schéma d’observation, fonctionnel, d’interprétation, bilan….

Comment expliquer un schéma ?

Un schéma est un dessin ou un tracé qui représente de façon simple une construction souvent technique. Ce peut être aussi des sous-ensembles techniques qui une fois réunis, représentent une réalisation technique complexe.

Quels sont les symboles électriques ?

S: Pour les appareils mécaniques de connexion des circuits électriques de commande. Il s’agit par exemple de bouton poussoir.
…

• L: lettre utilisée pour représenter une inductance. …
• M: C’est la lettre pour le symbole du moteur.
• P: Pour les appareils de mesure (indicateur ou enregistreur).

Comment fonctionne un TGBT ?

C’est un Tableau Général Basse Tension (TGBT) d’une entreprise équipée d’un circuit de secours alimenté par un groupe électrogène. La supervision et l’automate présent dans le TGBT gèrent la commutation entre la source normale et la source secours ainsi que le délestage des différents départs motorisés.

Qui peut entrer dans un TGBT ?

L’accès à ces locaux ou emplacements de travail n’est autorisé qu’aux personnes averties des risques électriques appelées à y travailler, les travaux devant être effectués en respectant les prescriptions de l’article 48. L’autorisation doit être donnée par le chef d’établissement.

Où Trouve-t-on le TGBT dans une entreprise ?

Le Tableau Général Basse Tension (TGBT) constitue le point central de la distribution électrique d’un bâtiment.

Comment savoir quel est le fil neutre ?

Pour trouver le neutre (en principe fil bleu dans une installation normalisé) il faut soit:

1. soit un tournevis testeur qui s’allume sur la phase (faute de mieux)
2. soit un multimètre (appareil de mesure ) entre PHASE et terre il y a une tension (environ 220v) entre NEUTRE et terre en principe rien si la terre et bonne.

Comment trouver la phase et le neutre avec un multimètre ?

Prendre le multimètre en position voltmètre, calibre supérieur à 230V. Faire la mesure au niveau de la prise entre une des arrivées et la terre: si le multimètre affiche 230V, c’est que la fiche dans laquelle la borne de mesure du multimètre est insérée est la phase, sinon, c’est le neutre.

Comment relier le neutre à la terre ?

Schéma du Neutre raccordé à la terre

Le neutre se relie à la terre sans impédance ni résistance de liaison. Ainsi, le courant de défaut Id entre phase et terre est pratiquement un court-circuit phase neutre, donc de valeur élevée.

Comment reconnaître les fils électriques ?

Pour reconnaître ces fils, il existe des normes qui définissent des codes couleurs à respecter. Le fil bleu correspond au neutre (N) ; Le fil rouge (noir ou marron) correspond au fil de phase (L) ; Le fil vert et jaune correspond au fil de terre.

Quels sont les différents types de schémas éléctriques ?

Il existe quatre types de schéma électrique :

• schéma développé,
• schéma architectural,
• schéma unifilaire,
• schéma multifilaire.

Comment Numeroter un schéma electrique ?

Les repérages, lettres et chiffres qui permettent d’identifier les éléments d’un plan en électricité .
…
Pour les contacts auxiliaires, on utilise les chiffres:

1. 1 et 2 pour chaque contact à ouverture.
2. 3 et 4 pour chaque contact à fermeture.
3. Les associations 5 6 et 7 8 sont utilisées pour numéroter des contacts spéciaux.

Comment analyser un schéma ?

Avant d’analyser un schéma, il faut repérer la manière précise selon laquelle il est construit. Plusieurs éléments doivent retenir l’attention : le titre du schéma : celui-ci indique la nature de la relation étudiée, la relation analysée : quelles sont les variables économiques concernées ?
