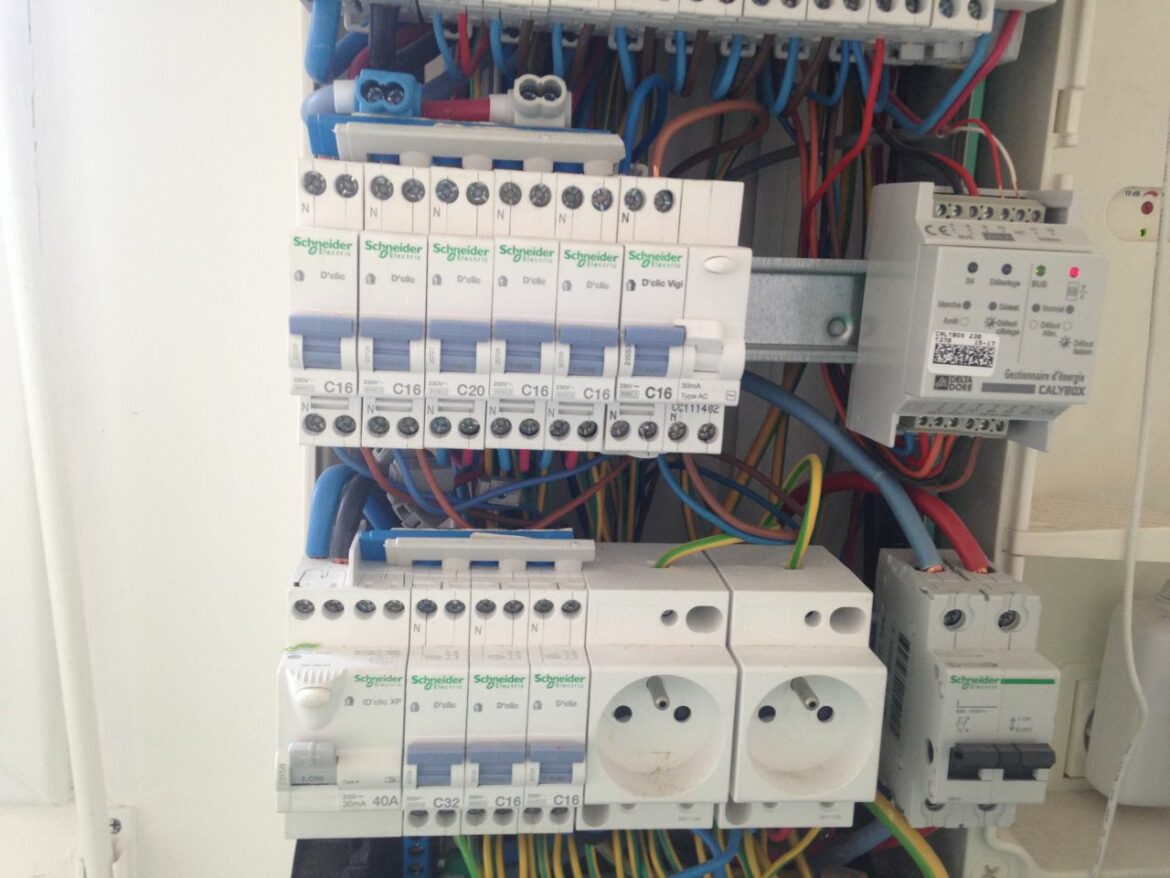

Le disjoncteur est placé à la suite de l’interrupteur différentiel (on dit aussi en aval) afin de protéger chaque circuit. Chaque circuit est donc protéger par un disjoncteur divisionnaire qui lui est propre et par un interrupteur différentiel commun à toute la rangée.
Par ailleurs, Quelle section de cable pour raccorder un tableau electrique ?
La section de câble joue un rôle essentiel dans la performance et la sécurité d’une installation électrique .
…
Si la longueur du câble est inférieure à 30 mètres et la puissance du courant est de :
- 45 A, la section de câble sera de 10 mm²
- 60 A, la section de câble sera de 16 mm² ;
- 90 A, la section de câble sera de 25 mm².
cela dit, Comment placer les disjoncteur ?
Repérez la rangée où vous comptez ajouter le disjoncteur et coupez l’interrupteur différentiel associé ; Retirez le capot du tableau électrique ; Clipsez le disjoncteur sur le rail à côté du dernier de la rangée.
Mais aussi Quelle section entre compteur et tableau ? Section de câble entre le disjoncteur et le tableau
Par exemple, pour un compteur qui délivre 9 kW et se trouve à moins de 30 m du disjoncteur, ce câble en cuivre de type RO2V sera d’une section de 16 mm².
Quelle section de câble pour alimenter un deuxième tableau ? Section de la liaison entre tableau principal et tableau électrique divisionnaire en fonction la protection électrique du tableau principal:
- Section de la liaison 1,5mm², longueur maximale de la liaison 4m.
- Section de la liaison 2 ,5mm², longueur maximale de la liaison 8m.
Sommaire
Quelle section de câble pour 40 Amperes ?
4 mm² → 25 A → 5 750 W ; 6 mm² → 32 A → 7 360 W ; 10 mm² → 40 A → 9 200 W.
Comment brancher un petit disjoncteur ?
Le raccordement sur l’alimentation générale du tableau :
Raccordez les bretelles au disjoncteur différentiel en introduisant chaque fil dans la borne correspondante et en serrant bien pour maintenir les fils en place. Branchez le circuit à protéger au disjoncteur en intégrant le câble dans le tableau.
Où installer un disjoncteur différentiel ?
Un interrupteur différentiel protège les personnes : il ne détecte pas les surtensions et les courts-circuits. Pour cette raison, il doit être placé dans le tableau électrique entre le disjoncteur d’abonné et les disjoncteurs divisionnaires.
Quelle section de câble pour 9kw ?
Donc pour un compteur qui délivre 9 kW (45A) et qui est situé à 30m du tableau, on optera pour du câble en 16 mm² pour une installation électrique en monophasé.
Comment calculer la section d’un câble ?
Vous pouvez transformer cette formule pour un calcul de section de câble en fonction de la puissance, puisqu’il P = U x I, la Puissance = Tension x Intensité.
Comment monter un deuxième tableau électrique ?
Dans le tableau principal, clipser un disjoncteur divisionnaire correspondant à la puissance adéquate (voir schéma d’ensemble : les fonctions du tableau électrique ).
- Fixer solidement le tableau secondaire pré-équipé à un emplacement facile d’accès et à hauteur des yeux.
- Vérifier l’aplomb de l’ensemble.
Comment installer un deuxième tableau électrique ?
Les étapes pour installer un tableau électrique secondaire
- Retirez le capot du tableau secondaire et placez-le contre la goulotte GTL.
- Puis, faites passer les fils et vissez directement la base du tableau sur les bords de la gaine GTL.
- Ensuite, alimentez le tableau .
Quel disjoncteur pour protéger un tableau secondaire ?
Disjoncteur 10 ou 16 A : essentiellement pour l’éclairage. Disjoncteur de protection de 16 ou 20 A : pour les prises de courant. Appareillage modulaire de 20 ou 32 A : correspond davantage à des circuits spécialisés qui possèdent une puissance maximale de 4 600 W (pour le 20 A) et de 7 360 W (pour le 32 A).
Quelle est la différence entre un disjoncteur et un disjoncteur différentiel ?
Si le disjoncteur protège les biens, l’interrupteur différentiel, lui, protège les personnes contre les risques d’électrisation ou chocs électriques. Dès qu’il détecte un courant de fuite, il coupe l’alimentation afin d’éviter tout risques électriques aux occupants du logement.
Comment calculer le disjoncteur différentiel ?
Exemple : Sur votre rangée du tableau électrique vous avez le départ du chauffe-eau en 20A, le sèche-serviettes protégé par un 10A, 2 circuits prises en 16A et un circuit lumière en 10A. On fera le calcul suivant : (20 + 10) x 1 + (16 + 16 + 10) x 0,5 = 51.
Comment reconnaître un interrupteur ou un disjoncteur différentiel ?
En effet, les deux appareils sont d’apparence similaire, toutefois l’interrupteur différentiel est facilement identifiable grâce à son bouton-test, ainsi qu’aux valeurs affichées indiquées en milliampères (mA), dont la sensibilité notée IΔn, est souvent toujours inférieure à 500 mA tandis que le calibre d’un …
Quel câble entre coffret EDF et maison ?
Le câble R02V, assurant le branchement entre le disjoncteur d’abonné et le compteur d’électricité, ne contient pas de fil de terre. En effet, la mise à la terre est assurée via le piquet de terre directement jusqu’au tableau électrique.
Quelle section de câble pour alimenter une maison en triphasé ?
Pour une alimentation monophasée, un câble 2x est nécessaire. Pour une alimentation triphasée, un câble 4x est nécessaire.
Comment calculer la section ?
2 moyens de calculer la section : π × R² ; c’est à dire : 3.14 × Rayon × Rayon. π × D² / 4 ; c’est à dire : π × Diamètre × Diamètre / 4.
Comment calculer la section d’un cable ?
Pour dimensionner un câble électrique ; il faut connaître la puissance en kW (ou l’intensité en ampères), ainsi que la longueur de votre cable. La simple lecture du tableau ci-dessous vous indique la section du câble électrique.
Comment relier mon tableau divisionnaire à mon tableau général ?
Commencez par enlever le capot, en le dévissant. Placez votre coffret à l’endroit voulu, en prenant soin de faire sortir les fils des appareillages de votre mur. Repérez les points de fixation et sur les repères, insérez des chevilles. Installez, par la suite, le tableau divisionnaire et vissez-le.
Comment protéger un tableau secondaire ?
Il est essentiel de protéger le tableau électrique secondaire par un disjoncteur divisionnaire placé sur le tableau électrique principal. Avant de choisir ce disjoncteur divisionnaire, il est primordial de déterminer avec précision vos besoins électriques dont dépend sa longueur de cheminement.
Comment brancher 2 différentiel ?
Pour brancher votre différentiel, il vous suffit de raccorder le fil neutre et le fil de phase d’alimentation générale entre ce disjoncteur et le circuit à protéger. Les couleurs vont vous aider à faire le bon choix : le neutre est de couleur bleue, la phase est de couleur rouge.
