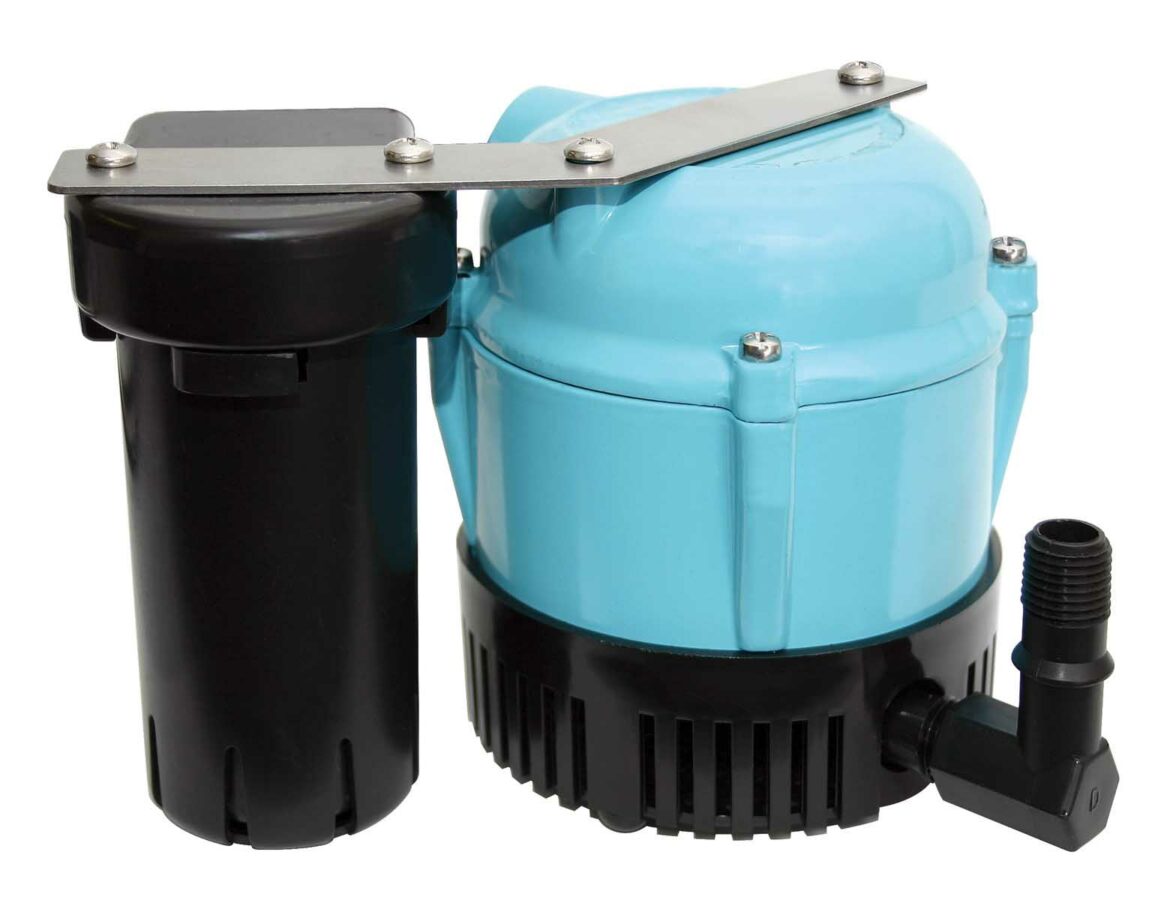

Il existe différents types de pompes de relevage, dont la pompe des eaux usées ou eaux chargées, et la pompe vide cave. Elle est souvent installée dans le sous-sol d’une maison, avec un broyeur sanitaire.
Par ailleurs, Comment dimensionner sa pompe de relevage ?
2 – Calcul de la hauteur manométrique totale ( H.M.T.)
- Calcul du débit de pointe (Qp) Qp = ( 20 x 0,150 x 3 ) / 8 = 1,125 m3/ heure.
- Détermination de la hauteur manométrique totale (HMT) Reportez vous dans le tableau ci-dessus. …
- Interprétation de la courbe de débit de la pompe de refoulement.
cela dit, Comment savoir s’il faut une pompe de relevage ?
Les principaux critères à prendre à compte pour l’achat de votre pompe à relevage sont :
- la puissance,
- la nature des eaux à évacuer (boues, eaux claires, etc.) qui est fonction de la granulométrie de l’appareil.
- la nature de la pente à remonter.
- le niveau de pompe le plus haut, appelé hauteur manométrique.
Mais aussi Comment savoir si on a une pompe de relevage ? En effet, c’est le lieu de la pente qui détermine le point d’installation de la pompe de relevage. Si la pente se trouve proche de l’habitation, on installe la pompe juste avant la pente et avant le système d’épuration. En ce cas l’eau à pomper sera « usée ».
Qui installe des pompes de relevage ? Une pompe de relevage s’installe au sein d’une station de relevage. Un plombier dispose des compétences nécessaires pour installer la pompe de relevage et son tuyau jusqu’à votre système d’assainissement. Les branchements électriques pourront ensuite être réalisés par un électricien.
Sommaire
Quelle hauteur pompe de relevage ?
Par conséquent, il est indispensable de choisir une pompe de relevage adaptée à la hauteur manométrique de votre installation. Si par exemple votre fosse nécessite une hauteur de 10 mètres, il est préférable de choisir un engin dont la hauteur manométrique est de 11 mètres, voire 13.
Comment calculer la pression de refoulement d’une pompe ?
Elle correspond à la pression que devra fournir la pompe entre le point d’aspiration et de refoulement .
- FORMULES.
- HMt= HMa (aspiration) + HMR ( Refoulement ) – HMA = ha + Ja. – HMR = hr + Jr + Pr.
- HMa = Hauteur Manométrique aspiration. ha = hauteur aspiration.
Quelle puissance pompe relevage ?
La puissance électrique
Vous trouverez des pompes de relevage avec une puissance électrique allant de 250 watts à 1 100 watts. Cela vous donne toutefois une idée de la consommation électrique de l’appareil.
Quelle est la durée de vie d’une pompe de relevage ?
La durée de vie moyenne d’une pompe de relevage en eaux chargées est estimée à 8 – 10 ans ce qui est conséquent en regard du travail réalisé. Un poste de relevage est un ensemble simple, regroupant une cuve, une pompe de relevage et des accessoires spécifiques.
Comment relever les eaux usées ?
Lorsque l’écoulement gravitaire des eaux usées est impossible, que les eaux soient brutes ou faiblement chargées, en assainissement autonome ou collectif, la solution technique la plus simple à mettre en place est la station de relevage.
Comment nettoyer une pompe de relevage ?
Pour le nettoyage d’une pompe de relevage des eaux usées, faites un ou plusieurs cycles de purge. Ensuite, débranchez la pompe. C’est seulement après cela que vous pourrez vider la cuve. Une fois débarrassée de son contenu, nettoyez les parois de votre équipement et du flotteur.
Pourquoi ma pompe de relevage n’aspire plus ?
Si la pompe n’aspire pas correctement, cela est généralement dû à la présence d’air dans le tuyau. Un trou, un raccord pas tout à fait étanche entre le tuyau et la pompe ou un coude dans le tuyau peuvent entraver le bon fonctionnement de la pompe.
Pourquoi ma pompe de relevage ne fonctionne plus ?
L’obstruction des tuyaux de la pompe de relevage
Une des pannes les plus fréquentes auxquelles la pompe de relevage peut faire face est le fait que des matériaux solides ou des déchets viennent obstruer le conduit interne de la pompe. Cela aura donc des effets négatifs sur le bon fonctionnement de la pompe.
Où se trouve le clapet Anti-retour sur une pompe de relevage ?
Le clapet anti–retour doit faire partie de chaque groupe de relevage conformément à la norme DIN EN 12050. Il s’agit donc d’un composant obligatoire conformément aux réglementations techniques. Il est installé dans le tuyau de refoulement, celui-ci étant raccordé à votre pompe pour eaux usées.
Comment installer une pompe de relevage dans un Sous-sol ?
LA POSE DE LA STATION DE RELEVAGE
Pour les configurations où l’on peut creuser le sol, la pose consiste à creuser un trou de 1 m3 (1m * 1 m * 1 m) pour l’installation de la cuve et à réaliser une tranchée reliant : le tuyau d’évacuation de la maison (diamètre 100 mm) à la station par un tuyau de refoulement.
Comment installer une pompe dans un puisard ?
Mesurer l’espace nécessaire et creuser le puisard
Localisez l’endroit optimal pour installer la canalisation de refoulement, qui va servir à mener l’eau vers l’extérieur. À l’aide d’un marteau-piqueur, creusez un trou d’une profondeur suffisante pour loger le système de pompage.
C’est quoi hauteur de refoulement ?
Hr correspond à la hauteur de refoulement c’est-à-dire à la hauteur entre la pompe et le point d’utilisation de l’eau le plus haut. Pc correspond aux pertes de charges moyennes liées au débit ainsi qu‘à la longueur et diamètre du tuyau. … Pr correspond à la pression de refoulement souhaitée à l’ouverture du robinet.
Comment calculer la hauteur manométrique d’une pompe ?
Pour calculer votre Hauteur Manométrique Totale (HMT), vous allez devoir additionner la hauteur totale + la pression souhaitée + les pertes de charges. La hauteur totale correspond à la hauteur entre le point de pompage et le point de refoulement de l’eau le plus haut. Cette donnée s’exprime en mètres.
Comment calculer la pression d’une colonne d’eau ?
Le volume de la colonne d’eau est égal à la hauteur de cette colonne multipliée par la surface. P = ρ. g.h , la pression hydrostatique est indépendante de la surface !
Comment calculer la pression résiduelle ?
Calcul approximatif : Pc = 0.1 x lg des tuyau. Pr : pression résiduelle au robinet (2.5 bars pour arrosage). RAPPEL : Pour une pompe immergée, la formule devient : H.M.T = Hr + Pc + Pr (la pompe est toujours en charge, donc : Ha = 0 et Hr = hauteur entre le niveau de l’eau et le point d’utilisation).
Comment calculer la pression d’un château d’eau ?
La pression au niveau du robinet est égale à la pression de l’eau dans le château d’eau à l’altitude 15 m : pression due à une colonne d’eau de 60-15 = 45 m soit g r AB = 10 * 1000 *45 = 4,5 105 Pa = 4,5 bar.
Comment calculer la puissance d’une pompe de relevage ?
suivant NF EN 12056-2/3
- Le débit maximal est calculé avec la formule suivante :
- Qm = Qww + Qr + Qc. avec :
- Qm = débit du dispositif.
- de pompage.
- (débit d’eaux mixtes) Qww = débit d’eaux usées.
- Qr = débit d’eaux pluviales. Qc = débit continu.
Comment installer une pompe de relevage des eaux usées ?
Pour installer une pompe de relevage, il est important de commencer par creuser une tranchée. Celle-ci est indispensable pour installer un tuyau haute pression de 50 mm de diamètre environ. Celui-ci doit relier la maison à la pompe de relevage. Au niveau de cette dernière, le diamètre nécessaire sera porté à 100 mm.
C’est quoi la hauteur de refoulement ?
Distance exprimant les possibilités de pompage à la verticale. Pour une pompe immergée, elle va de l’axe de l’appareil au point correspondant à la hauteur maximum indiquée par le fabricant.
